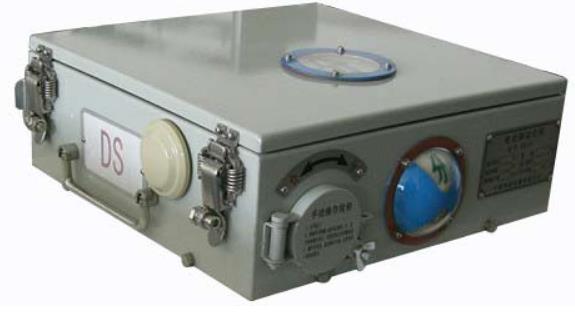

CJ24型二工位电动操动机构

发布时间：2023年04月10日人气：次

产品描述:

CJ24型电动操动机构可操72.5kv、126kv、252kv 、SF6全封闭组合电器中的隔离开关、接地开关，也可以操作负载和转角与之匹配的其他开关。

本机构通过电机的正反转动功能，蜗轮驱动离合器到位后自动离合，保证分合闸位置和输出角度。机构同时具有手动、电动两种操作功能。

产品主要参数：

额定电压	合、分闸时间	输出角度	输出力矩	机械寿命
DC110V DC220V	≤6S	195°(30°～330° 之间可供选择)	200NM	6000次

机构特点：

1. 合闸、分闸位置机械锁定，位置准确、可靠。

2. 合、分到位后机械自动离合，具有可靠的机械保护功能。

3. 三面指示，在120°角视觉范围内可以准确判断开关的位置状态。

4. 具有完善的五防联锁功能：

① 手电联锁功能；

② 各个电器元件按程序操作的电磁闭锁功能；

③ 合、分操作到位后，手柄插入或拔出的联锁功能，使中间位置时无法插入或拔出操作手柄。

④ 可以使用挂锁。

⑤ 检修时的电动闭锁功能。

5. 配有温湿度控制器和电加热板，防止凝露和低温。机箱防尘、防雨、密封性好且带有通风窗，可达到IP55防护等级。

6. 精度高，误差可控制在±1°
