产品描述:

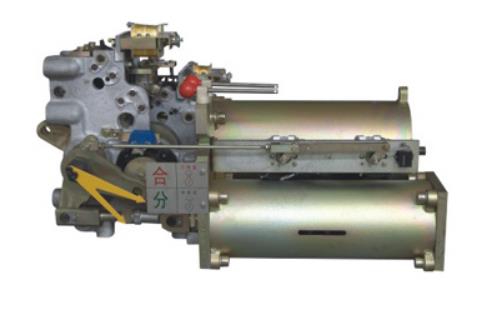

CT30A弹簧机构可供操作72.5~252kV瓷柱式SF6断路器和GIS组合电器之用，其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超过IEC56《高压交流断路器》中有关的标准。
使用条件：
1、周围空气温度：40℃~40℃；
2、相对湿度：月平均值不大于90%；
3、空气污秽程度不超过GB5582中的Ⅲ级；
4、海拔高度不超过2000m；
5、风压不超过700Pa（相当与风速34m/s）；
6、无经常性剧烈震动的场所；
7、安装场所：户内或户外。
产品技术参数：
1、储能电机为交直流两用电机，其技术参数如表一
型号 | SBH801600-2 | SBH801600-1 |
额定工作电压（V） | ≌220V | ≌110V |
电动机额定功率（W） | 600 | 600 |
正常工作电压范围 | 85%-110%额定电压 | 85%-110%额定电压 |
额定电压储能时间 | ≤15s | ≤15s |
2、手动储能采用一棘轮扳手，储能时最大操作力为150Nm；
3、合闸电磁铁，其技术参数如表二：
额定工作电压（V） | 220 | 110 |
额定工作电流（A） | 2 | 4 |
额定功率（W） | 440 | 440 |
20℃时线圈电阻（Ω） | 110±5 | 27±2 |
正常工作电压范围 | 85%-110%额定电压 |
4、分闸电磁铁，其技术参数如表三：
额定工作电压（V） | 220 | 110 |
额定工作电流（A） | 2 | 4 |
额定功率（W） | 440 | 440 |
20℃时线圈电阻（Ω） | 110±5 | 27±2 |
正常工作电压范围 | 65%-120%Ue，30%不得分闸 |
5、机构输出角度：45°。
6、机构合闸功调整范围大，可在2000J-3800J可调。
7、机构分闸功为1500J-2500J。
8、机构净重：300千克。
9、机械寿命：10000次。
