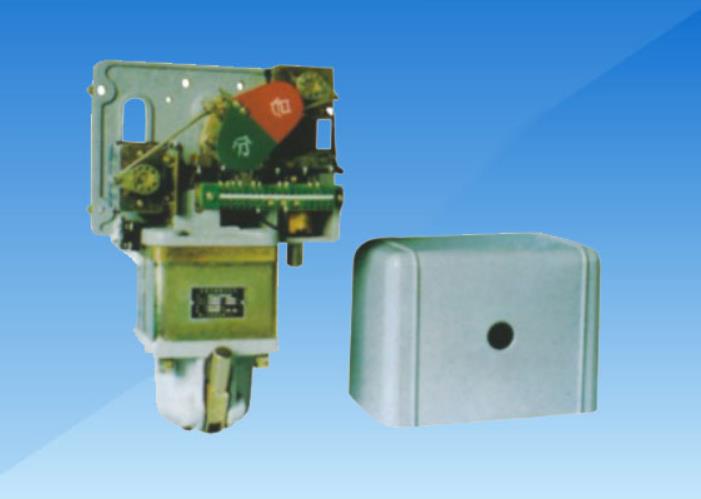

产品概述：
本产品可以用于操作各类手车柜、固定柜中的SN10-35减少油断路器和各类真空断路器，其输出转角为≤90°，其中CD10-Ⅲ型电操机构可用于ZW□-35KV户外真空断路器，本产品机械寿命为10000次。
产品主要技术参数：
机构型号 | CD10-Ⅰ | CD10-Ⅱ | CD10-Ⅲ | CD10-Ⅳ | CD10-Ⅴ |
配断路器型号 | SN10-10Ⅰ 630/16KA | SN10-10Ⅱ1000/31.5KA | SN10-10Ⅲ1250/40KA | SN10-10Ⅲ2000
3000/40KA | SN10-35Ⅳ1250/16KA | SN10-35Ⅳ1250/20KA | ZW7-40.5
1600/20KA |
项目 |
|
|
|
|
|
|
|
合闸线圈 | -220V | 电流（A） | 99 | 120 | 147 | 120 | 115 |
电阻（Ω） | 2.22±0.18 | 1.82±0.15 | 1.50±0.12 | 1.82±0.15 | 1.9±0.15 |
-110V | 电流（A） | 196 | 240 | 294 | 240 | 230 |
电阻（Ω） | 0.56±0.05 | 0.46±0.04 | 0.38±0.04 | 0.46±0.04 | 0.48±0.04 |
分闸线圈 | -48V | 电流（A） | 18.5 |
电阻（Ω） | 2.60±0.13 |
-110V | 电流（A） | 5 |
电阻（Ω） | 22±1.1 |
-220V | 电流（A） | 2.5 |
电阻（Ω） | 88±4.4 |
正常工作电压 | 合闸：80%-110%的额定工作电压。
分闸：65%-120%的额定工作电压。小于30%额定工作电压时不得分闸。
|
