操动机构

CJ6电动机构

发布时间：2023年06月01日人气： 次

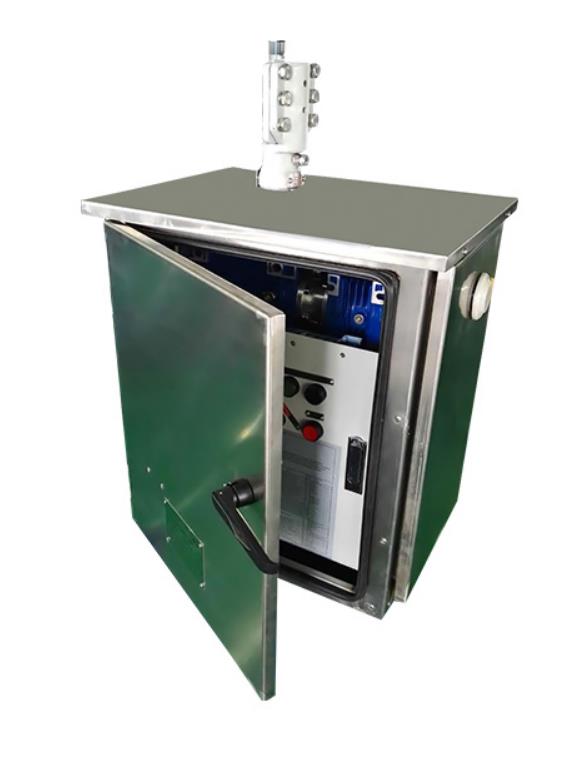

CJ6电动机构

CJ6电动机构

机构用于操作RGP-SVEL-110型高压隔离开关的主隔离和接地开关。

本机构为电动机构，机构同时具有手动、电动两种操作方式。

本机构通过减速箱电机的正反转功能，用磁吹开关来保证分合闸位置及输出角度，并能通过磁吹开关微调输出角度。


1.本机构的输出角度为±182°（可根据用户要求定做）。

2.输出转矩900N.m。

3.额定电压分、合闸时间≤12S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F9-24I/L型辅助开关。

6.二次接插件为端子排模式。

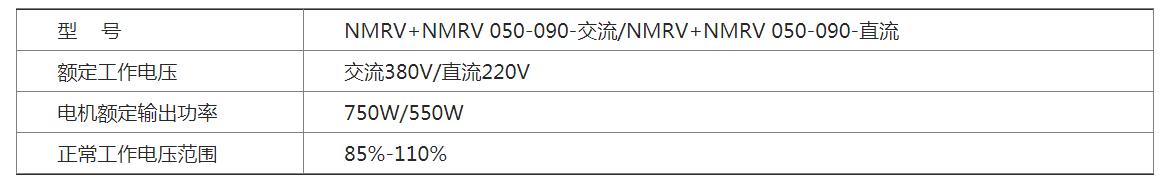

7.减速箱电机技术参数


CJ6电动机构
