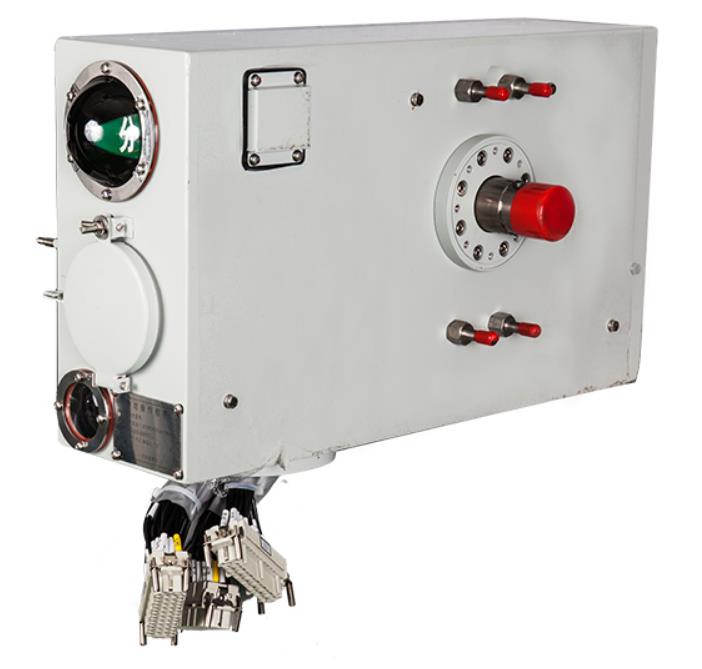

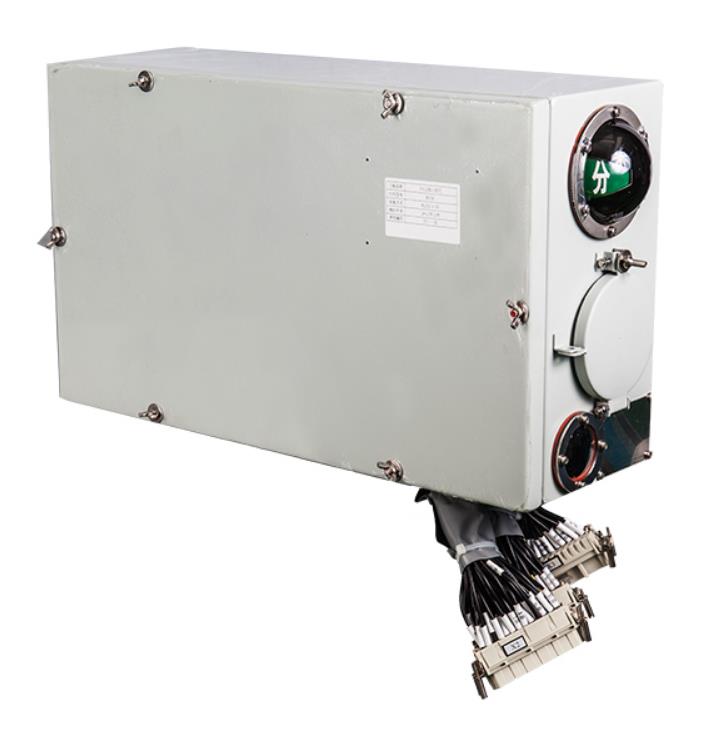

HYJ4C电动机构

发布时间：2023年06月01日人气：次

HYJ4C型电动操动机构可供252kV工程及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和断开之用。

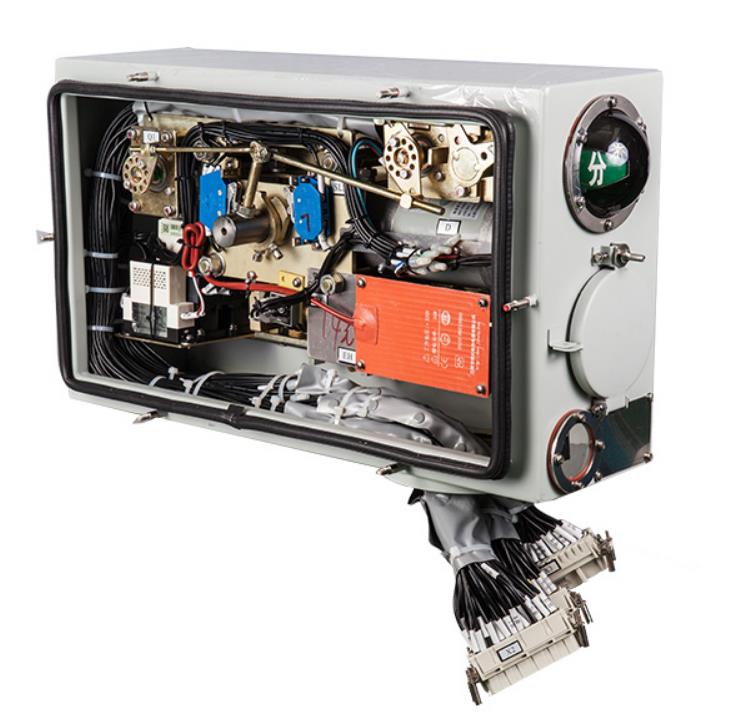

本机构通过电机的正反转功能，用机械离合器、蜗轮蜗杆的传动来保证分合闸位置及输出角度，并能通过离合装置的限位螺钉微调输出角度。机构同时具有手动、电动两种操作方式。

1.本机构的输出角度为36°（可根据用户要求定做）。

2.输出转矩250N.m。

3.额定电压分、合闸时间≤2S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F10型辅助开关。常规时为二个10开10闭辅助开关。

6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带二个46芯工业联接器。

二次工业联接器有24针、32针、46针等几种。

7.储能电机技术参数
