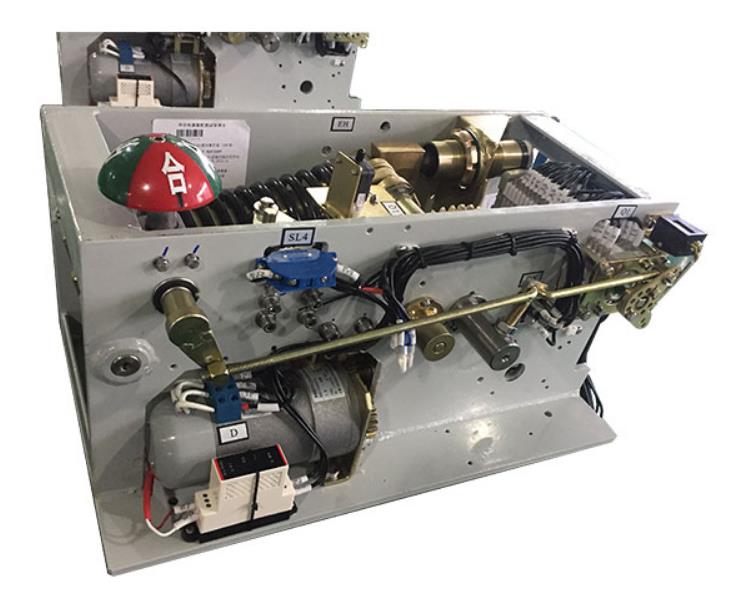

HYT5电动弹簧机构

发布时间：2023年06月01日人气：次

HYT5型弹簧操动机构可供ZF3A-126、ZF4A-126、ZF10-126、ZF12-126、ZF1-252、ZF11-252及所需转矩与之相当的隔离开关、接地开关及负荷开关的开断和关合之用。

本机构利用弹簧对称过中原理，通过电机的正反转功能，使机构压缩弹簧即可实现快速分合。机构同时具有手动、电动两种操作功能。

1.本机构的输出角度为80±2°（可根据用户要求定做）。

2.输出转矩128N.m。

3.额定电压分、合闸时间≤6S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F10型辅助开关。常规时为一个10开10闭辅助开关。

6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带一个46芯工业联接器。

二次工业联接器有6针、32针、46针等几种。

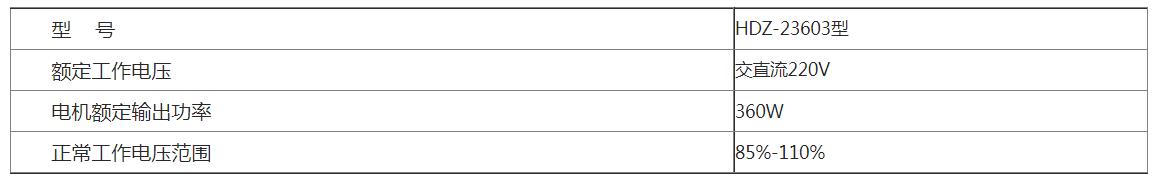

7.储能电机技术参数
