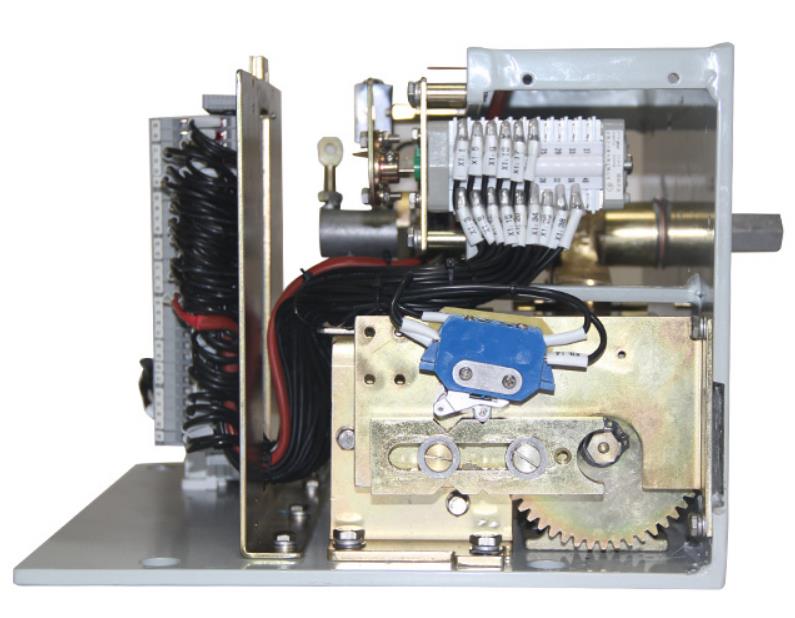

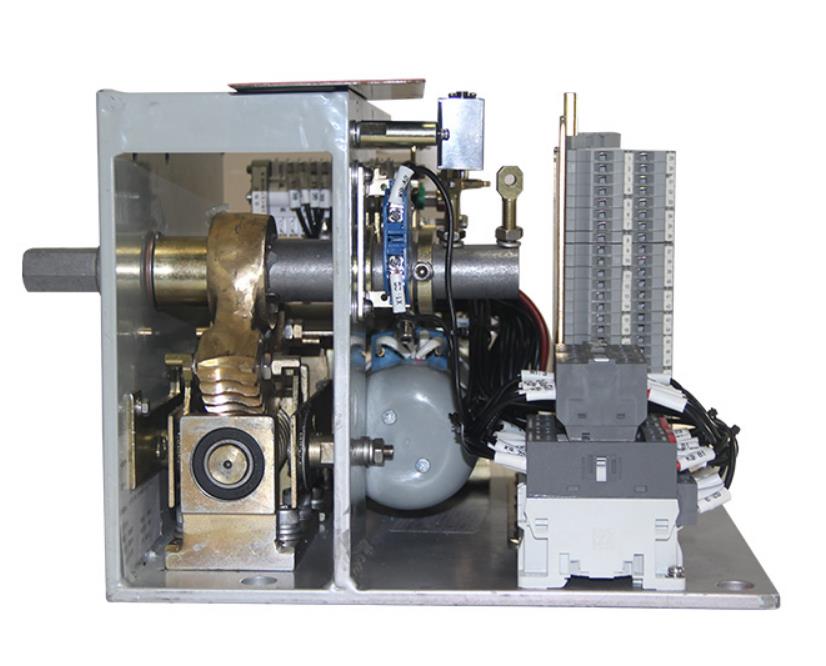

HYJ4E电动机构

发布时间：2023年06月01日人气：次

HYJ4E型操动机构可供ZF10-126、ZF1-252及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。

本机构通过电机的正反转功能，用离合器、蜗轮蜗杆传动来保证分合闸位置及输出角度，机构同时具有手动、电动两种功能。

1.本机构的输出角度为90±2°（可根据用户要求定做）。

2.输出转矩128N.m。

3.额定电压分、合闸时间≤3S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A.

5.使用F10型辅助开关。常规时为一个14开14闭辅助开关。

6.二次接插件为双层接线端子,一台机构常规带32片双层接线端子，双层接线端子片数根据客户二次要求增减。

7.储能电机技术参数
