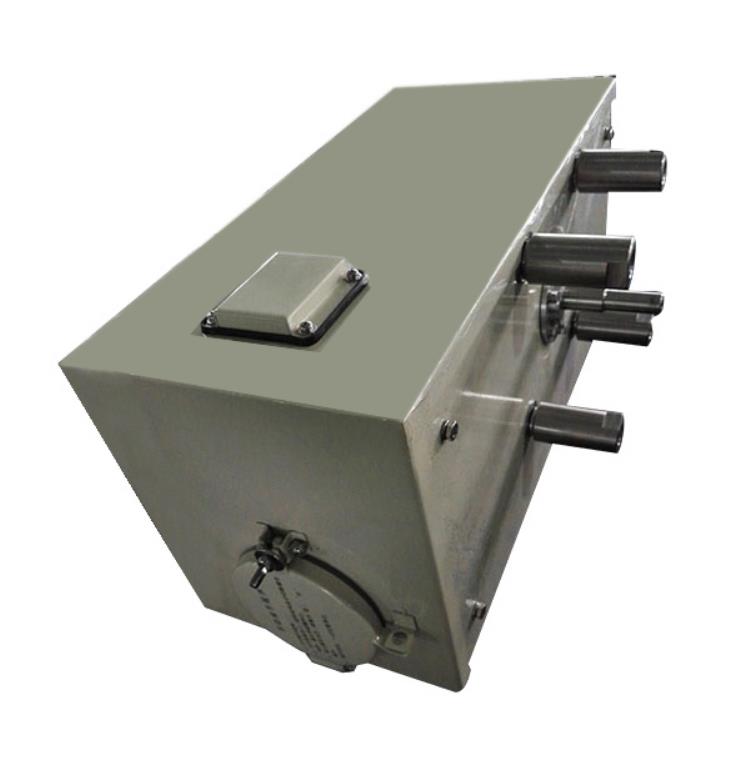

HYJ4F大角度电动机构

发布时间：2023年06月01日人气：次

HYJ4F型操动机构可供ZF10-126、ZF1-252及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。

本机构通过电机的正反转功能，用离合器、蜗轮蜗杆传动来保证分合闸位置及输出角度，机构同时具有手动、电动两种功能。

1.本机构的输出角度为720±2°（可根据用户要求定做）。

2.输出转矩128N.m。机构分（合）已经到位。

3.额定电压分、合闸时间≤3S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F10型辅助开关。常规时为一个14开14闭辅助开关。

6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带两个46芯工业联接器。

二次工业联接器有6针、32针、46针等几种。

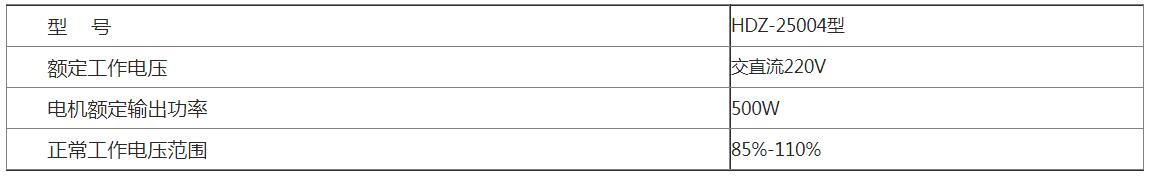

7.储能电机技术参数
