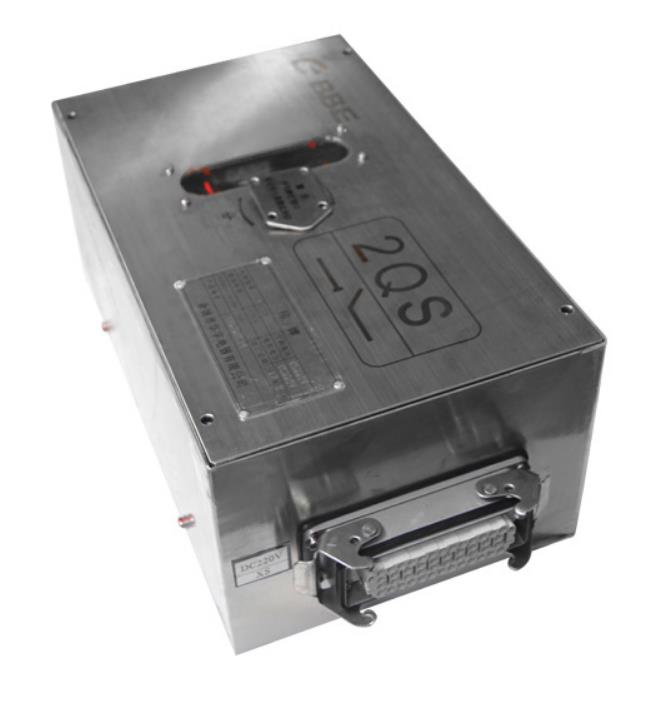

CJ21电动机构

发布时间：2023年06月01日人气：次

CJ21型操动机构可供ZFW31-126及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。

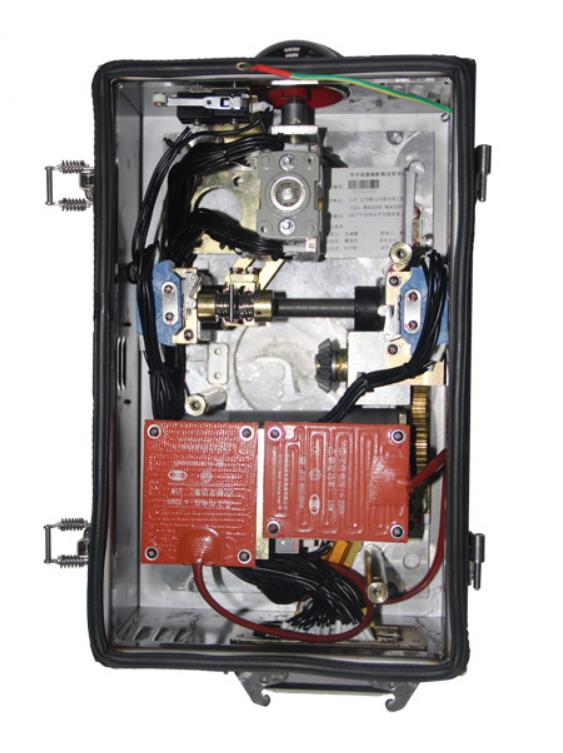

本机构通过电机的正反转动功能，通过齿轮与锥齿轮的传动,实现开关的合分闸。机构同时具有手动、电动两种功能。

1.本机构的锥齿轮输出圈数16.7±0.5 圈本机构的锥齿轮输出圈数16.7±0.5 圈。

2.输出转矩15N.m。

3.额定电压合分闸时间≤3S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F10辅助开关。常规为1至3个8开8闭辅助开关。

6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带一到二个46芯工业联接器。二次工业联接器有24针、32针、46针等几种。

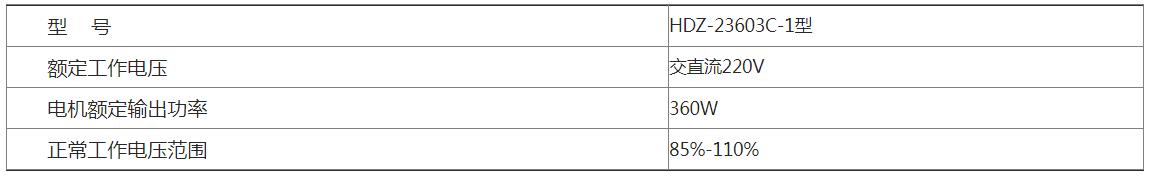

7.储能电机技术参数
