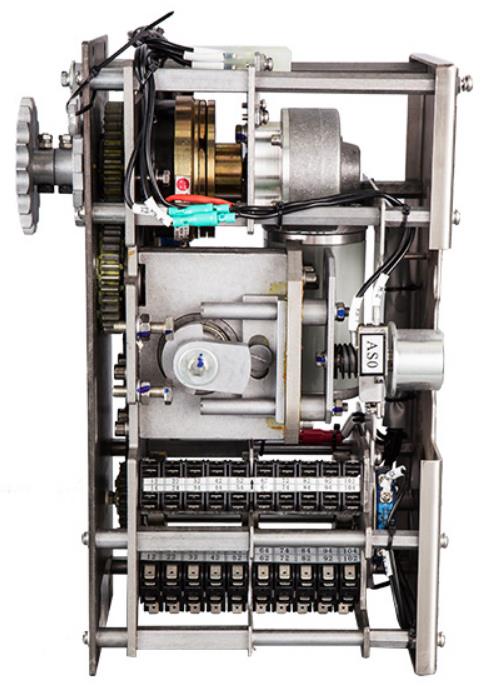

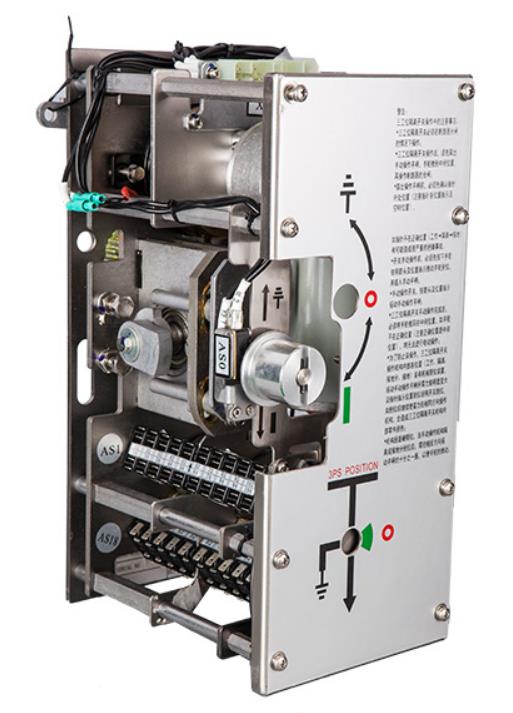

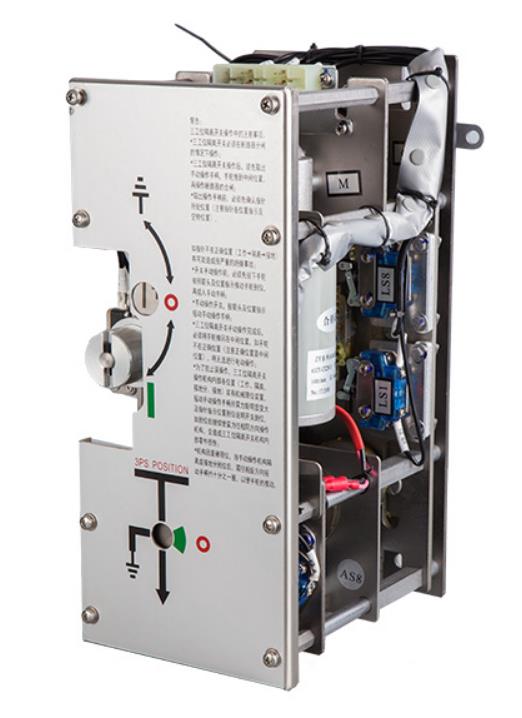

CJ10B三工位机构

发布时间：2023年06月01日人气：次

CJ10B多圈输出型电动操作三工位机构可供12kV、24kV、40.5kV环网柜、充气柜所需转矩机与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。

本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸及接地开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。

本机构为多圈输出的单电机三工位机构。电机通过电磁离合器直接操动开关组件；通过行程开关、机械限位装置控制多角输出；用行程开关代替辅助开关准确反映机构、开关所处位置。机构带有电磁离合器，能可靠的保证机构三个位置的输出。

1.本机构的输出±12.5圈（可根据用户要求定做）。

2.输出转矩13.6N.m。

3.额定电压分、合闸时间≤5S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.用HLXW20-11M微动开关代替辅助开关，共30个。

6.二次接插件为21P插座（AMP)。

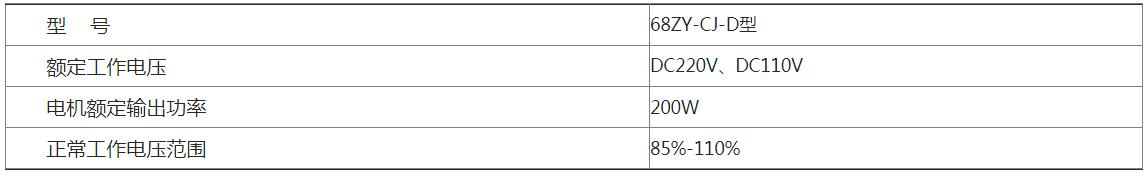

7.储能电机技术参数
