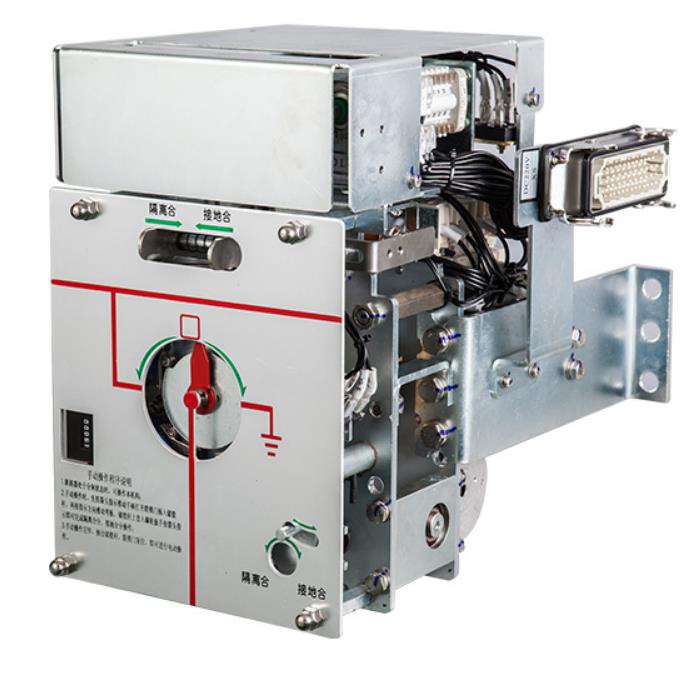

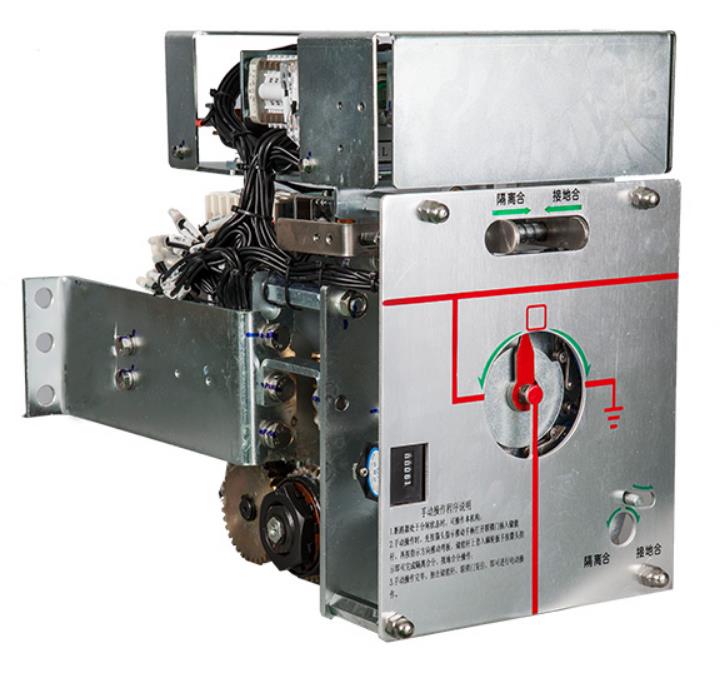

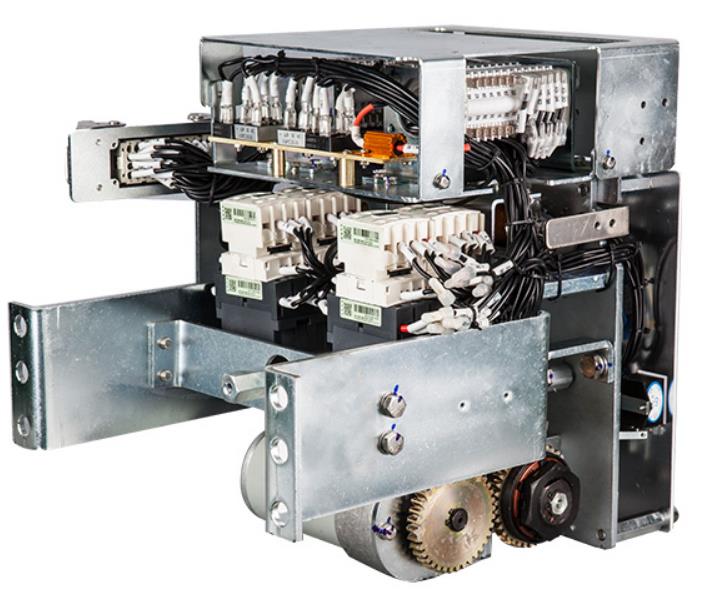

CJ30G三工位机构

发布时间：2023年06月01日人气：次

CJ30G型操动机构可供12KV、40.5KV及所需转矩与之相当的充气柜的关合和开断之用。

本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。

1.本机构的输出角度为±60°（可根据用户要求定做）。

2.输出转矩127N.m。

3.额定电压分、合闸时间≤2S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F10型辅助开关。常规时为二个8开8闭辅助开关。

6.二次接插件为进口的工业联接器, 一台机构常规带一个46芯工业联接器。二次工业联接器有24针、32针、46针等几种。

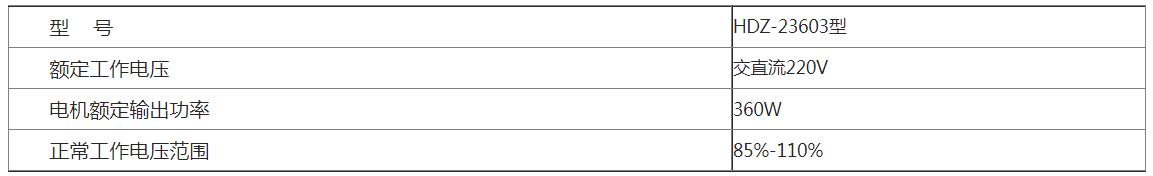

7.储能电机技术参数
