CJ8B三工位机构

发布时间：2023年06月01日人气：次

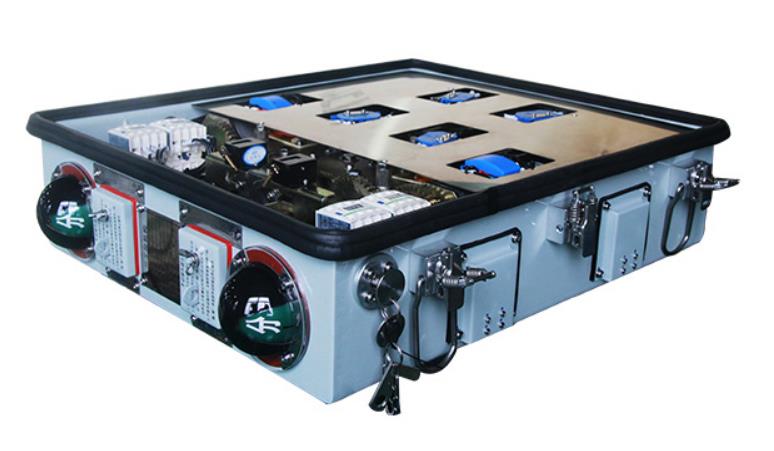

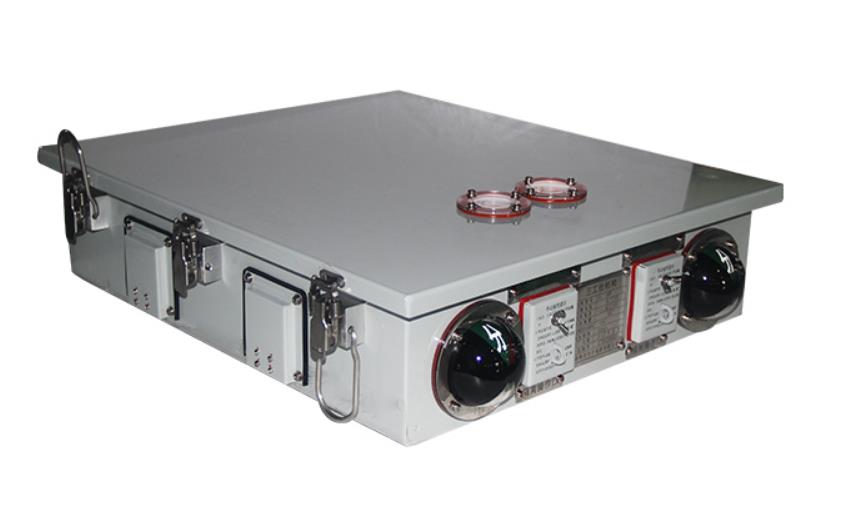

CJ8B型操动机构可供ZF12B-126、ZF囗-126及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。是CJ8机构小型化产品。

本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。

本机构为双电机双丝杆螺母传动结构，左右对称，一只电机与一套丝杆螺母对应操作一组开关。

1.本机构的输出角度为92.5°（可根据用户要求定做）。

2.输出转矩60N.m。

3.额定电压分、合闸时间≤2S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。

5.使用F10型辅助开关。常规时为二个10开10闭辅助开关。

6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带二个46芯工业联接器。二次工业联接器有24针、32针、46针等几种。

7.储能电机技术参数。
