CJ23-252三工位机构

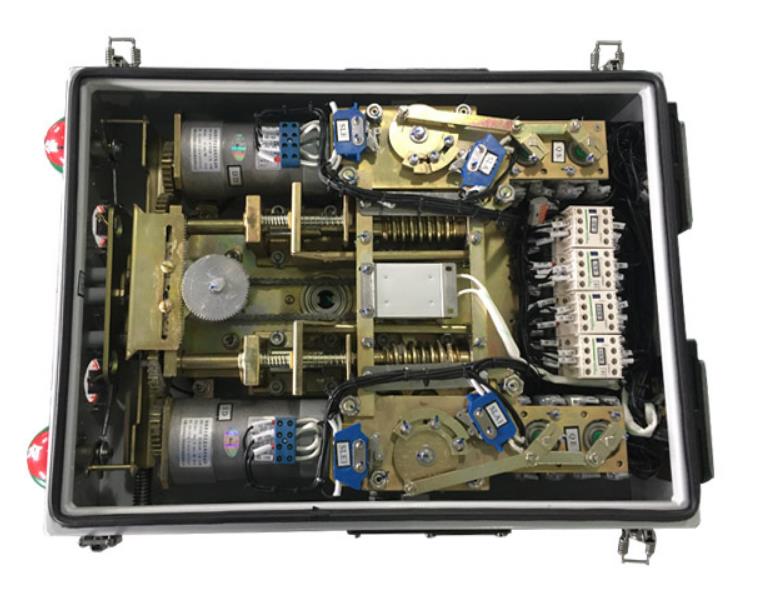

CJ23-252-PG三工位电动操作机构是根据平高ZF11C的特殊要求设计的一款双电机三工位机构。为双电机型三工位机构。
本机构输出力矩大，分合闸时间在1s内，隔离侧与接地侧输出角度不一样。它可供ZF□-252GIS及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。
本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸及接地开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。
本机构通过双电机的正反转功能，用机械离合器、蜗轮蜗杆、曲柄槽轮的传动来保证分合闸位置及输出角度的差异化，并能通过机械离合器及磁吹开关微调输出角度。
1.本机构的输出角度：DS=223° ES=160°（可根据用户要求定做）。
2.输出转矩DS=100N.m ES=130N.m。
3.额定电压分、合闸时间DS≤1S ES≤2s。
4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.使用F10型辅助开关。常规时为二个8开8闭辅助开关（可根据用户要求增加）。
6.二次接插件为进口的工业连接器，防护等级可达到IP68级，一台机构常规带二个46芯工业连接器。二次工业连接器有24针、32针、46针等几种。
7.储能电机技术参数
