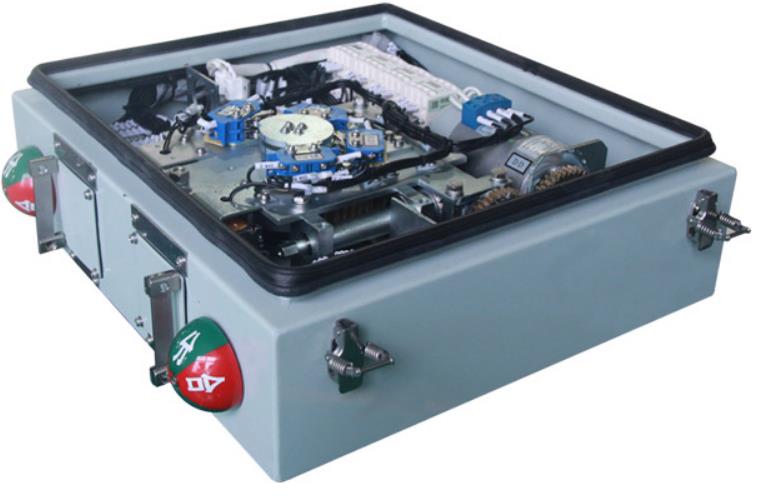

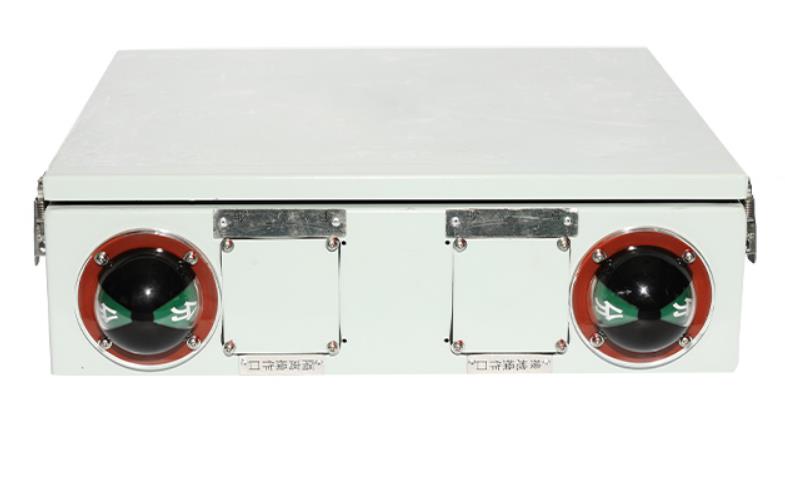

CJ30三工位机构

发布时间：2023年06月01日人气：次

CJ30型操动机构可供ZF□-126、ZH□-252及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。为单电机三工位机构。

本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离、接地开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。

1.本机构的输出角度为±60°（可根据用户要求定做）。

2.输出转矩200N.m。

3.额定电压分、合闸时间≤2S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A.

5.使用F10型辅助开关。常规时为二个10开10闭辅助开关。

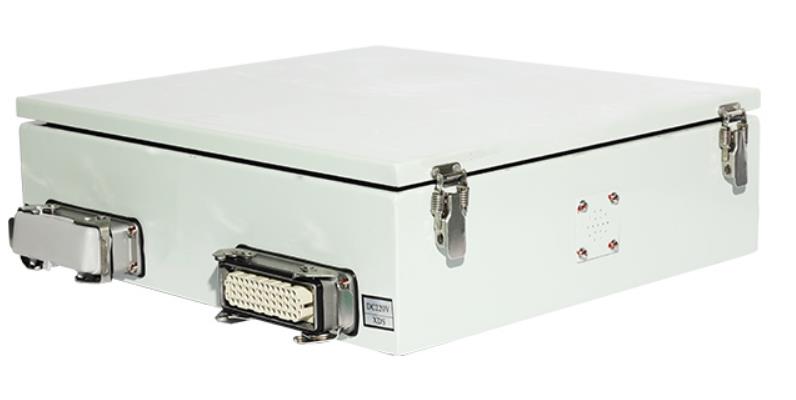

6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带二个46芯工业联接器。二次工业联接器有24针、32针、46针等几种。

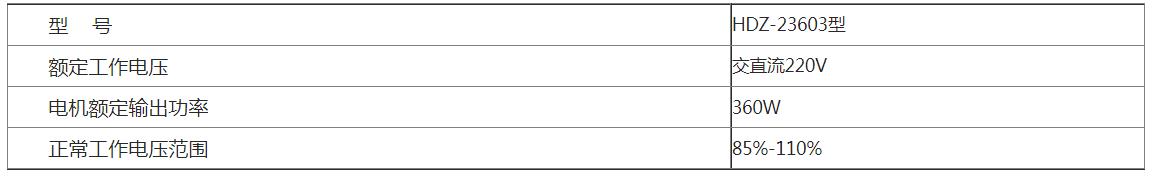

7.储能电机技术参数
