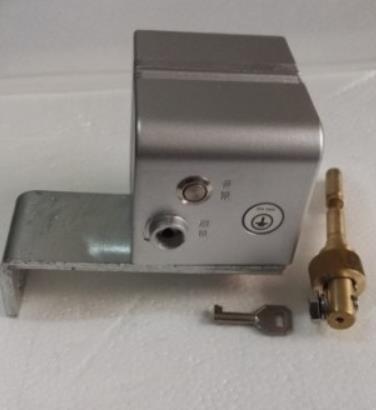

接地电磁锁

发布时间：2023年04月25日人气：次

DSW（N）-JD接地电磁锁安装使用说明书

1．本产品符合JB/T7827-1995《高压开关设备用电磁锁通用技术条件》的规定。

2．额定工作电压AC（DC）220V。

3．当符合接时条件时，电磁锁获得工作电源，此时带灯按钮指示灯亮（表示可以操作本锁具）。按下按钮将接地棒插入锁体内，拧紧螺母，实现接地。此时原来的常开信号变成常闭信号，常闭信号变成常开信号。

4．检修完毕，拆除导电端，旋下螺母，按下按钮，拔下接地棒，此时锁具恢复原常开常闭信号状态。

5．本锁具内各有两对常开常闭信号，按照端子下方的标识示意接线即可。

6．安装时将安装弯板焊接或用M10螺栓固定。
