柜门锁

DSW-D户外电磁锁（带自动复位）

发布时间：2023年04月25日人气： 次

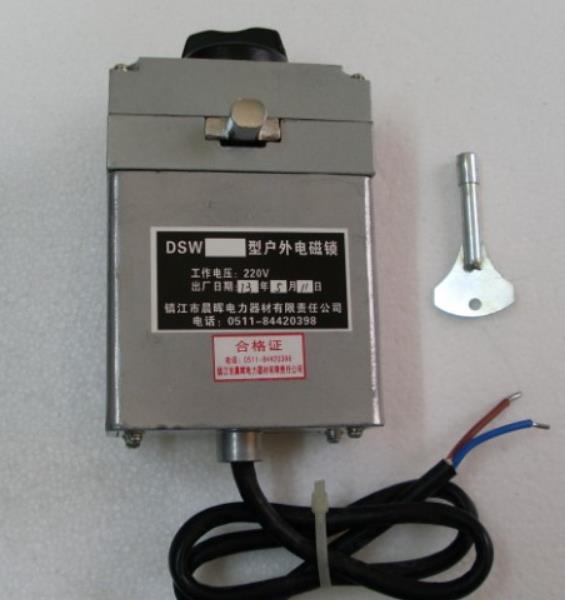

DSW-D户外电磁锁（带自动复位）



一、概述

    DSW型户外电磁锁，适用于220kv、110kv、35kv等不同电压等级的变电站户外隔离刀闸操作机构作电气闭锁使用。同时，由于该锁内置合分两组辅助触点，所以特别适合同综合自动化变电站配套，作为防误操作监控使用。
　　使用环境：上限 +40 ℃  下限 -40 ℃
　　额定电压：交流（50Hz） 220V、110V
　　额定工作电压：220V、110V
　　额定工作电流：3A


二、安装及调试

    DSW型户外电磁锁，主要由锁头、安装支架、锁扣板三部分组成。 安装时，先将锁头电源线接好，然后用4-M5螺钉同支架固定，再将锁扣板安装在户外隔离刀闸操作机构连杆上，将锁头锁栓暂锁，平放在刀闸操作机构横担上，旋转刀闸操作机构，使锁栓紧贴在锁扣板边缘运动而不摩擦，反复几次，将安装支架与操作机构横担焊接好，然后将锁扣板开口处对准锁头锁栓，并保持同刀闸操作机构同步，安装即完成。
