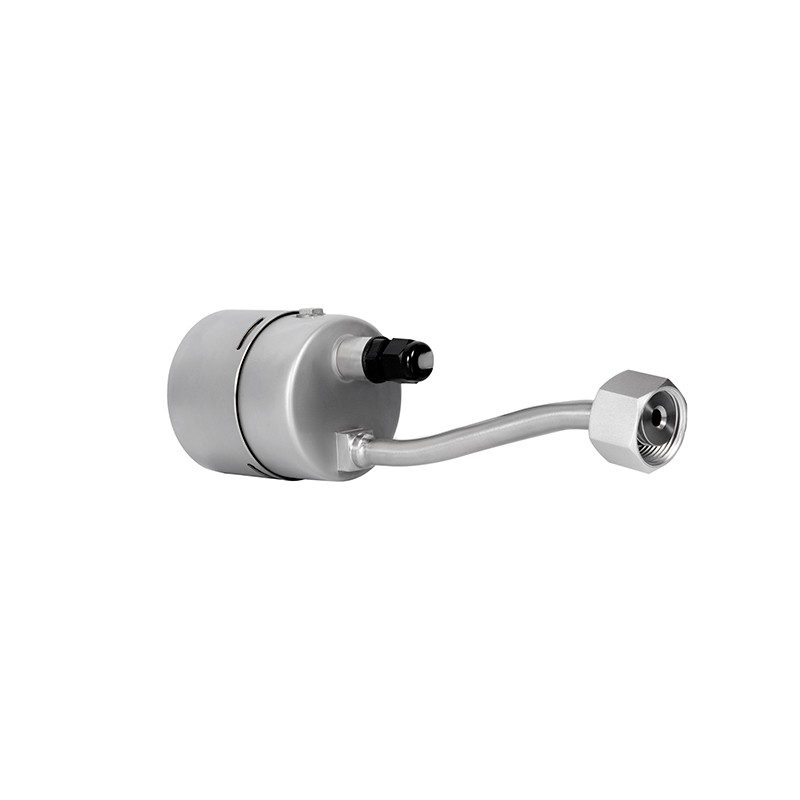

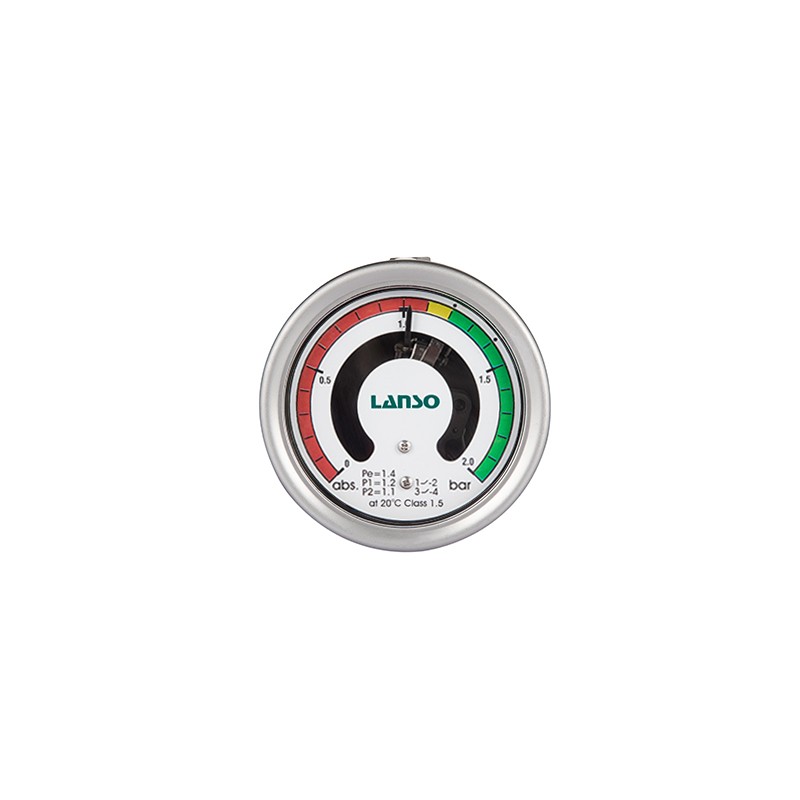

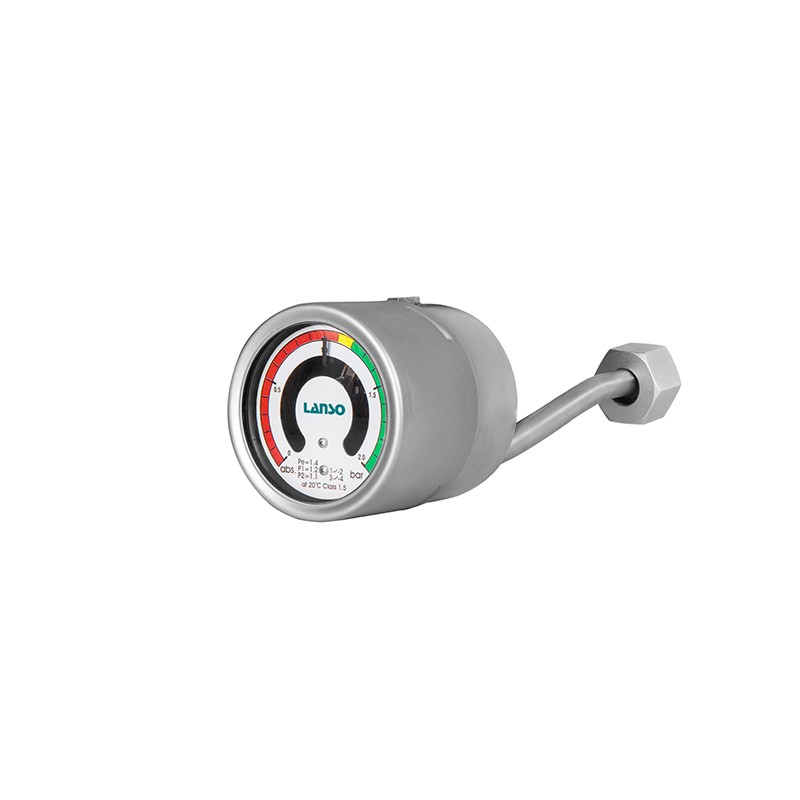

ZMJ60型密度继电器
产品介绍：

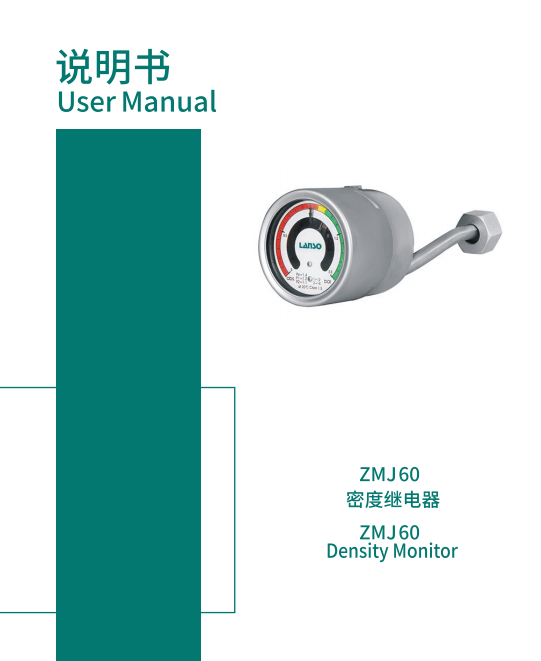

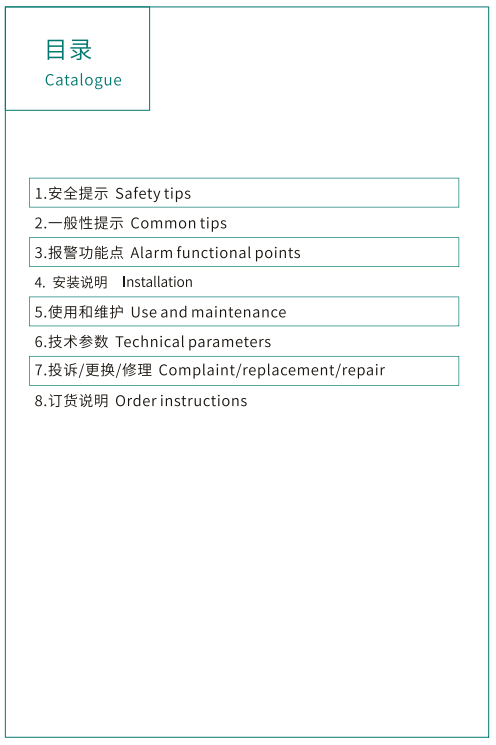

产品说明书：
一.产品描述
用于监控密闭容器中气体的密度，可广泛应用于中压开关柜、环网柜。适合于户外恶劣的外界条件。
可提供新建变电站配套及现有变电站改造等多种解决方案。
二.产品特性
体积最小化，安装接口特别定制，方便可靠。
按照客户需求定制压力接口。
可根据用户需求提供最多3组开关动作接点。

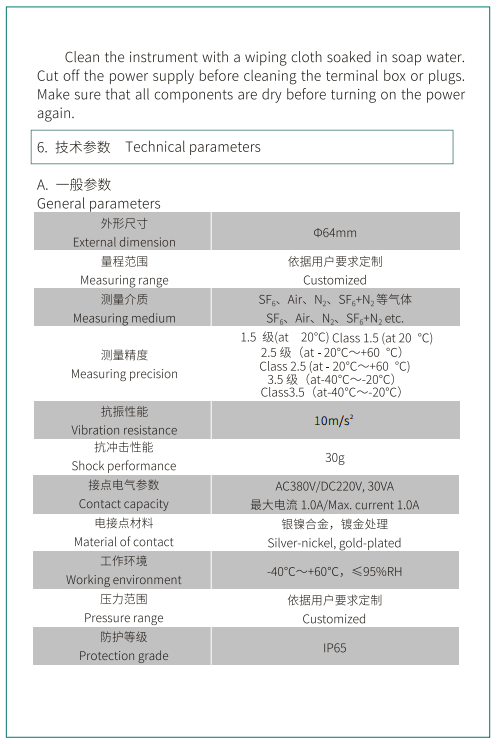

三.技术数据

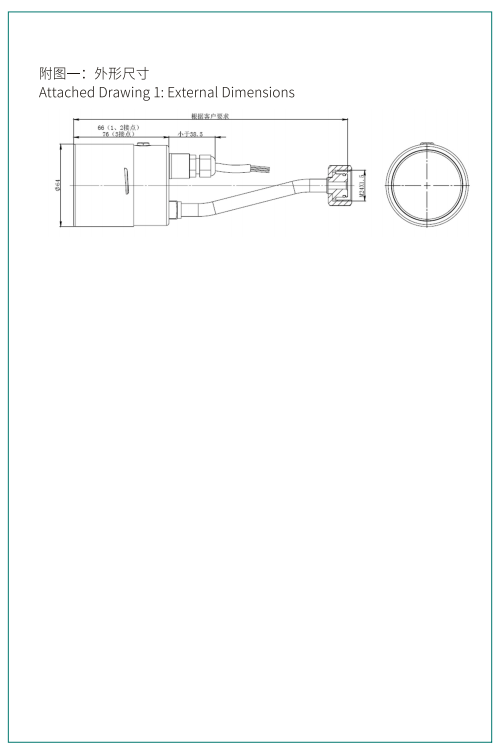

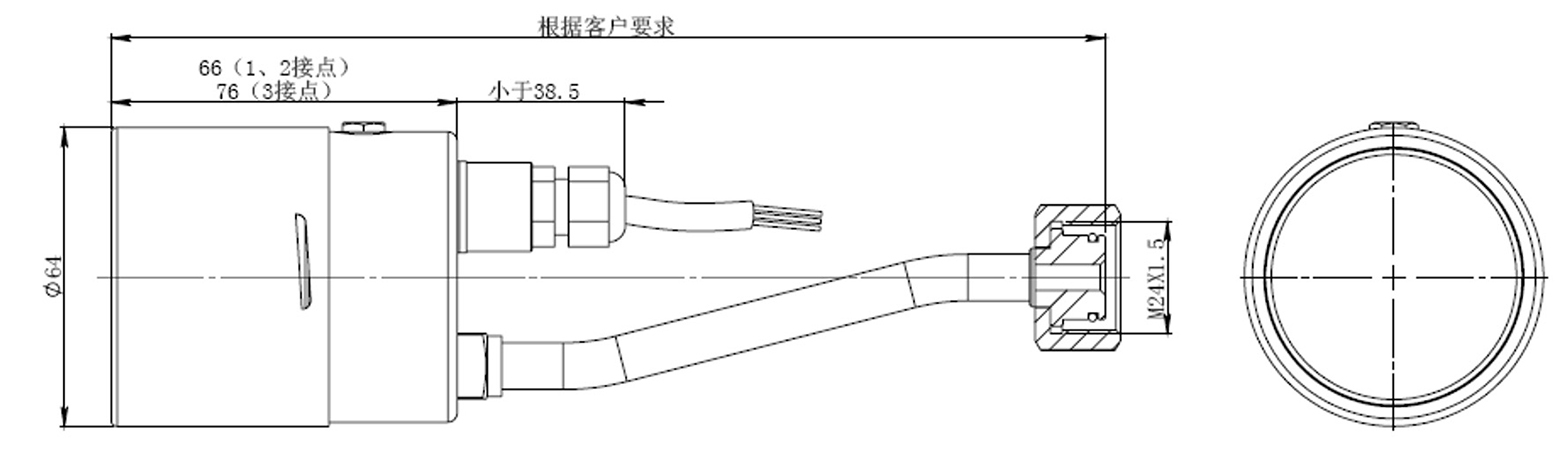

1、外壳直径：Φ64mm
2、外壳材质：不锈钢
3、测量范围：0 ~ 2bar（abs.）或 -1~ 6bar
4、测量精度： 1.5级（at20°C）; 2.5级（at-40°C ~ +60°C）(气态)
5、工作温度：-40°C ~ +60°C, 相对湿度≤ 95%RH
6、防护等级：IP65
7、泄漏率： ≤1×10-9Pa·m3/s （氦气检漏）
8、接点类型：磁助式电接点开关（最大3组，常开或常闭）
9、压力接口：M20×1.5（可定制）
10、安装方式：径向或轴向
11、绝缘性能：绝缘电阻：>100MW (DC 500V)
工频耐压： 2000V, 50/60 Hz 1 min
12、接点电气参数：功率：30VA
最高工作电压：380V
最大通过电流：1A
13、重量： 0.3kg
14、感压元件：波顿管
四.选项
测量范围
工作温度
出线方式及电缆线长度
安装方向
高海拔环境使用
可检测SF6、Air、N2、SF6+N2等气体
