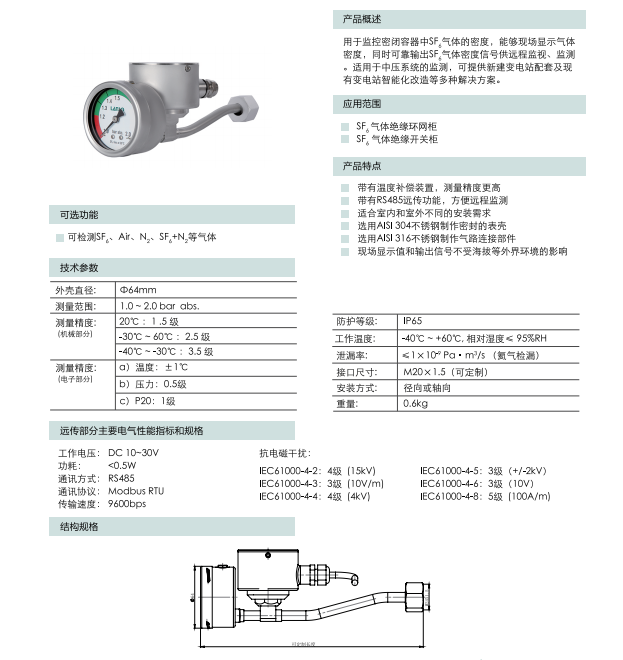

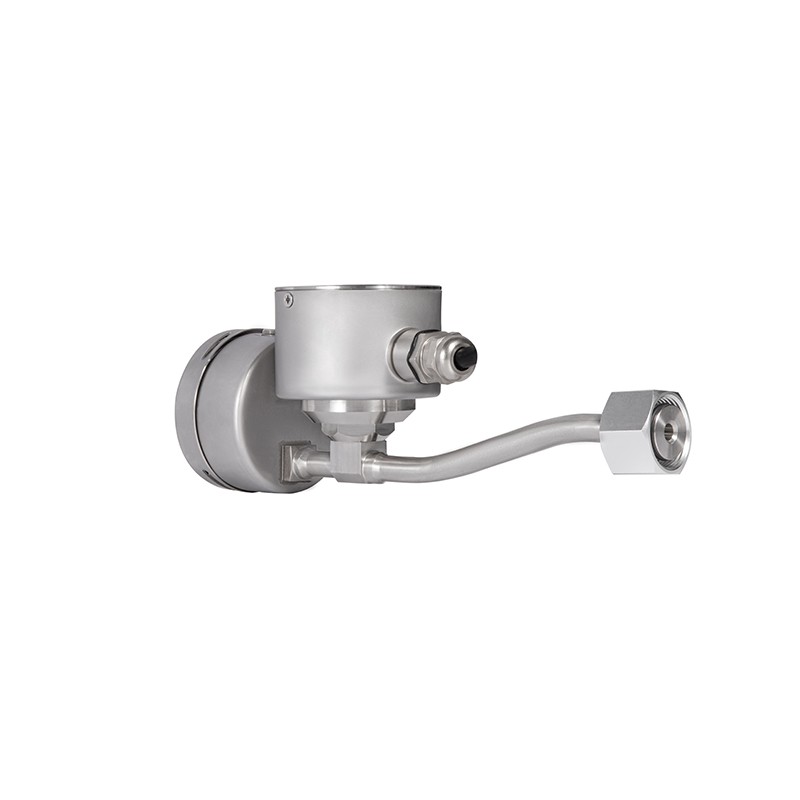

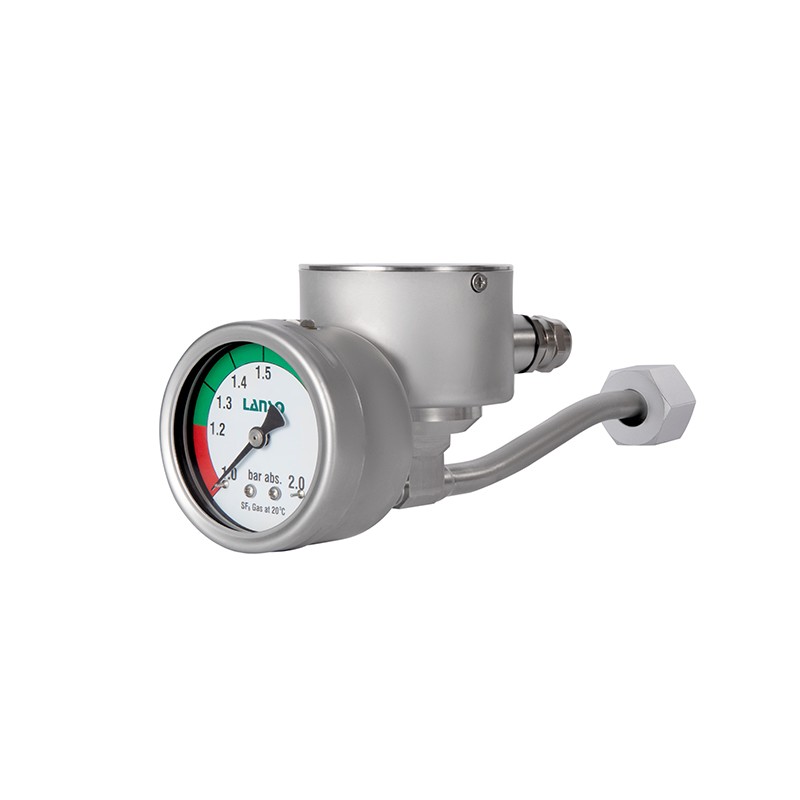

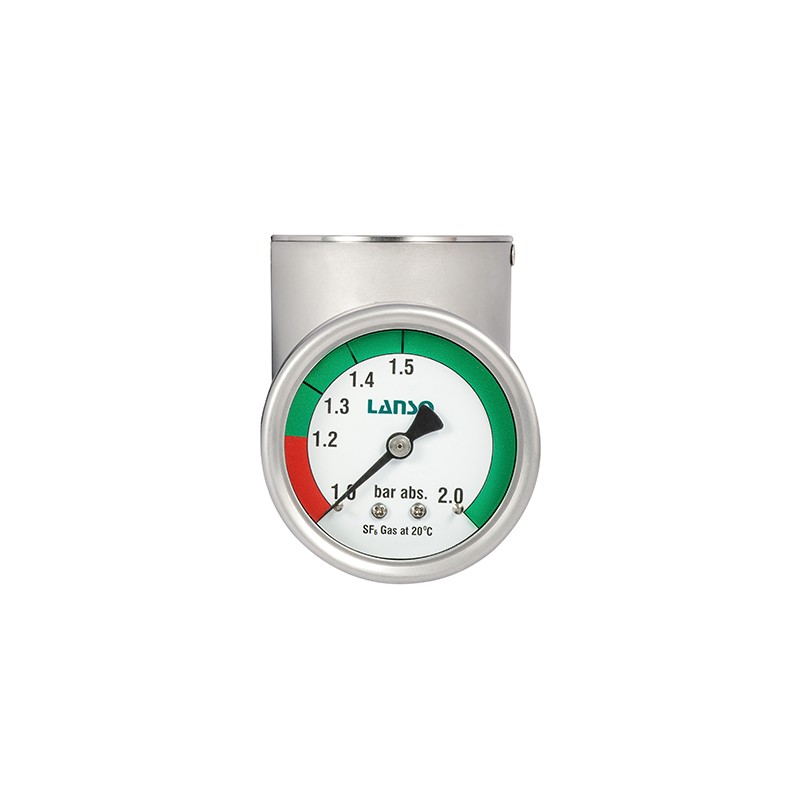

KL60R型远传式密度表
产品介绍：
一.产品描述
用于监控密闭容器中SF6气体的密度，能够现场显示气体密度，同时可靠输出SF6气体密度信号供远程监视、监测。适用于中压系统的监测，可提供新建变电站配套及现有变电站智能化改造等多种解决方案。
二.产品应用
SF6气体绝缘环网柜
SF6气体绝缘开关柜
三.产品特性
1.带有温度补偿装置，测量精度更高
2.带有RS485远传功能，方便远程监测
3.适合室内和室外不同的安装需求
4.选用AISI 304不锈钢制作密封的表壳
5.选用AISI 316不锈钢制作气路连接部件
6.现场显示值和输出信号不受海拔等外界环境的影响
四.技术数据
1.外壳直径：64mm
2.测量范围：1.0 ~ 2.0 bar abs.
3.测量精度：
机械部分：
a)20°C:1.5级
b)-30°C —— 60°C: 2.5级
c)-40°C—— -30°C: 3.0级
电子部分：
a）温度：±1℃
b）压力：0.5级
c）P20：1级
4.防护等级：IP65
5.工作温度： -40°C ~ +60°C, 相对湿度≤ 95%RH
6.泄漏率： ≤1×10-9Pa·m3/s （氦气检漏）
7.接口尺寸：M24×1.5（可定制）
8.安装方式：径向或轴向
9.重量： 0.6kg
远传部分主要电气性能指标和规格
工作电压：DC 10~30V
功耗： <0.5W
通讯方式：RS485
通讯协议：ModBus RTU
传输速度：9600bps
抗电磁干扰 IEC61000-4-2：4级 (15kV)
IEC61000-4-3：3级 (10V/m)
IEC61000-4-4：4级 (4kV)
IEC61000-4-5：3级（+/-2kV）
IEC61000-4-6：3级（10V）
IEC61000-4-8：5级（100A/m）
五.选项
测量介质：SF6、Air、N2、SF6+N2等气体
