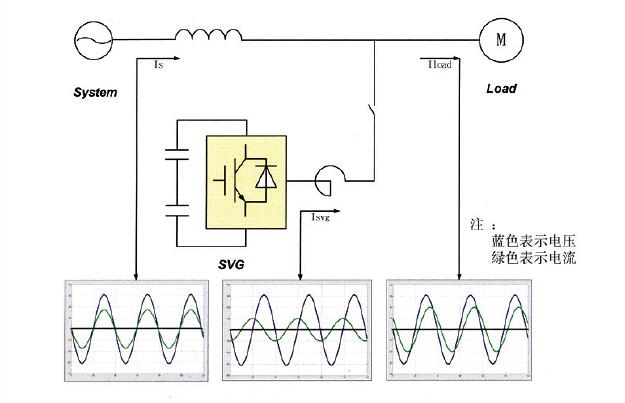

工作原理
静止无功发生器（SVG：Static Var Generator )是指将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以是该电路吸收或者发生满足要求的无功电流，实现动态无功补偿的目的。它是目前先进的无功补偿装置，它不采用不大容量的电容、电感器，而是通过大功率电力电子器件的高频开关实现无功能量的变换，解决了传统无功补偿存在谐振和响应时间慢等问题。

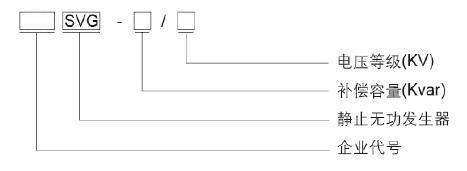

型号说明
技术特点
响应速度快：
响应时间≤5ms，SVG从额定感性无功功率到容性无功功率相互转换时间版短，可以满足冲击性负荷的补偿。
安全性能高：
SVG运行时被控制为电流源，不存在与系统阻抗发生谐振的可能性，安全性更高。
补偿功能灵活多变：
SVG可实现负载无功补偿，谐波补偿，负载不平衡补偿，无功谐波和不平衡同补。
谐波含量低：
VG采用了PWM技术和多重化控制技术，与TCR型SVC相比，谐波含量极低，对电网不会产生二次污染。
占地面积较小:
SVG采用直接PWM电流控制技术，其输出电流波形和相位完全可控，能够在额定的范围内运行。由于无须大容量的电容器和电抗器做储能元件，SVG占地面积大只有相同容量SVC的50%。
