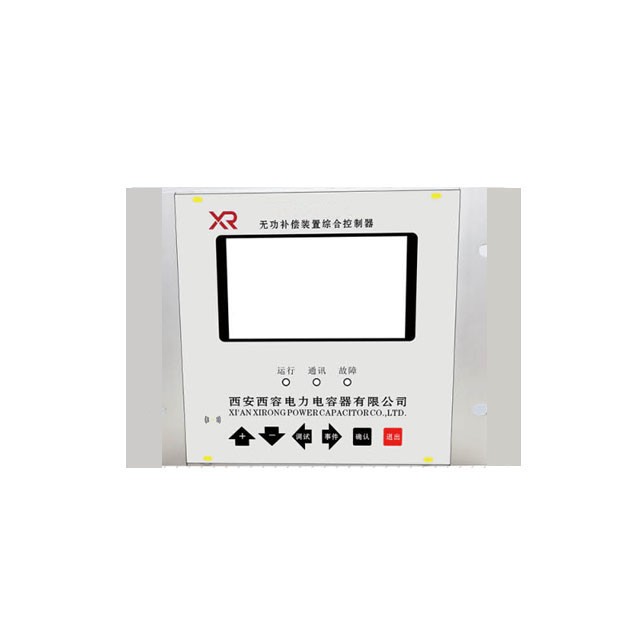

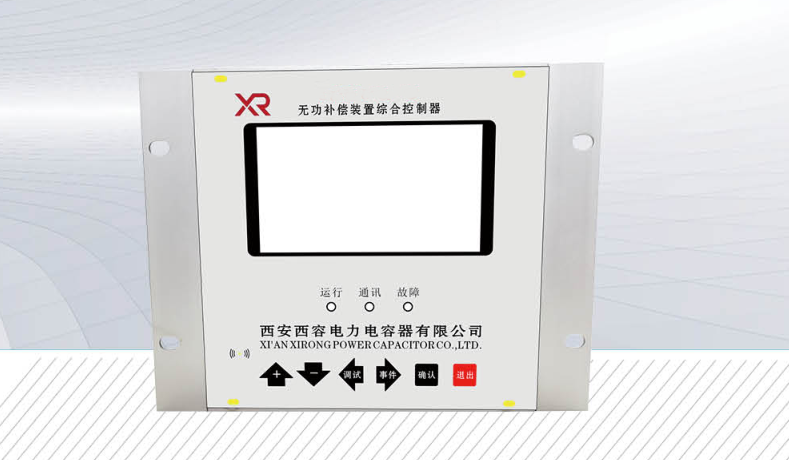

XRVQ-CP4 无功补偿装置综合控制器(控保一体化控制器）
产品用途：
XRVQ-CP4无功补偿装置综合控制器适用于6～35KV无功补偿装置的自动投切控制和保护。根据系统的无功功率大小、功率因数和电压范围，可控制1-4组电容组自动投切进行无功补偿，能有效减少线路无功损耗,提高电网的功率因素；并能采集系统电压、各投切支路的电流和零序电压，提供相应的保护。对需要提高电压的地方，还可利用本控制器的电压优先控制的功能投切电容，利用电容的调压作用提高电压合格率。
产品特点：
1. 4路控制4路保护。能控制4组电容器支路，并提供相应的保护。
2.时时显示系统电压、系统电流、系统有功、系统无功、功率因数、各支路的电流和零序电压。
3.具有系统过压保护、系统欠压保护、每组电容的过流保护、每组电容的速断保护、每组电容的开口三角电压保护功能。
4.具有自动、手动、调试运行方式，方便根据需要选取。
5.具有滤波、等容、差容、组合等多种投切方式，方便根据现场工况和安装电容的容量来选取。
6.主界面上带有投切倒计时时钟，方便观察投切。
7.根据用户类型的不同，既可以仅控制无功，也可按电压优先的原则进行电压无功的综合控制。
8.具备标准的485通讯接口，方便与后台通讯。
9.具有实时时钟，能否显示日期和时间，方便查看事件记录。
10.详尽的大容量的事件记录功能，便于分析事故及观察运行工况。
11.安全可靠性高。优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象。独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。
12.“傻瓜机”的设计风格，简单、实用的个性。
13. 人机接口由大屏幕液晶显示器和薄膜按键组成，信息显示汉化，带图形界面和菜单操作。
带有快捷键，方便操作。
使用环境：
正常工作温度： -10℃ ～ 55℃
极限工作温度： -20℃ ～ 75℃
装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
技术参数：
额定数据：
采样电流 5A（可选1A）
采样电压 100VAC
采样频率 50Hz
电源电压 AC/DC220V
功率消耗：
交流电流回路 IN=5A 每相不大于1.0VA
交流电压回路 U=UN 每相不大于1.0VA
直流电源回路 正常工作 不大于10W
动作时刻 不大于20W
过载能力：
交流电流回路 2倍额定电流 连续工作
10倍额定电流 允许10S
40倍额定电流 允许1S
交流电压回路 1.2倍额定电压 连续工作
工作电源回路 80%—110%额定电压 连续工作
测量误差：
测量电流电压 不大于±0.5%
有(无)功功率 不大于±0.5%
触点容量：
总故障输出口通过的电流：5A（AC250V）或0.3A（DC220V）。
其他输出口通过的电流：16A（AC250V）或1A（DC220V）。
