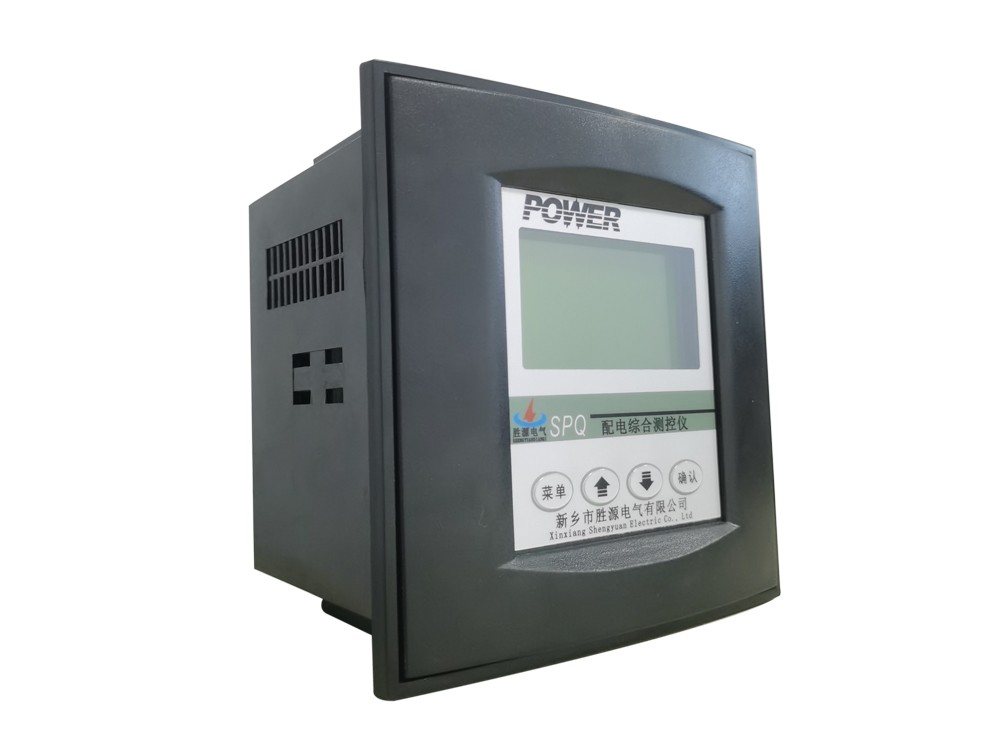

SPQ-50C配电综合测控仪
一、产品特点：
1、产品概述
SPQ-50C配电综合测控仪，采用交流取样技术，是集数据采集、通讯、无功补偿、电网参数分析等于一体的新型配电测控设备，符合《JB/T 9663—2013低压无功补偿控制器订货技术条件》的要求，适用于交流0.4KV、50Hz低压配电系统的检测及无功补偿控器。采用CAN总线的通讯方式可以实现智能化通讯，智能电容免操作。只需将网络连接无误，上电后终端与智能电容即可联机组网，智能电容的参数和数据均可发送至控制终端。
2. 测量精度
工作电压：AC 220V±20% 50Hz ± 10%
取样电压：AC 三相四线220V±20% 50Hz ± 10%
取样电流：AC 三相0-5A
输出路数：滤波电力电容50台(纯共补滤波型)50台(纯分补补滤波型)16台
输出方式：CAN总线通讯
本机功耗：≤6VA
测量灵敏度：100mA
测量精度：电压：0.5级 电流：0.5级 功率因数：0.5级 有功功率：1.0级
无功功率：1.0级
外形尺寸：144 x 144 x 100mm
安装开孔尺寸：138 x 138mm
3. 功能
●基本功能
取样物理量为无功功率， 全Y、全Δ、Y+Δ等多种补偿方式;
当电网某相电压过压、欠压或谐波超限时，依次切除已补偿电容器;
当电网缺相时快速切除已补偿电容器;
每次通电，测控仪进行自检并复位输出回路，使输出回路处于断开状态;实时显示电网有关参数，直观显示预置参数;
●显示
采用128×64背光液晶显示器;
实时显示电网有关参数，直观显示预置参数。

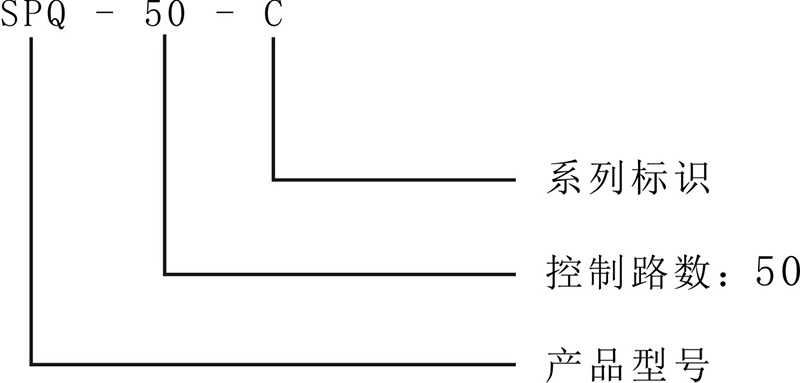

二、型号说明：

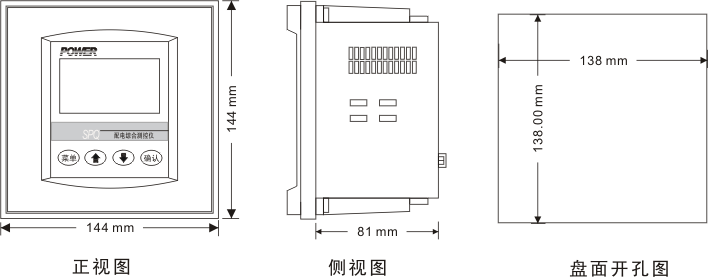

三、安装尺寸：

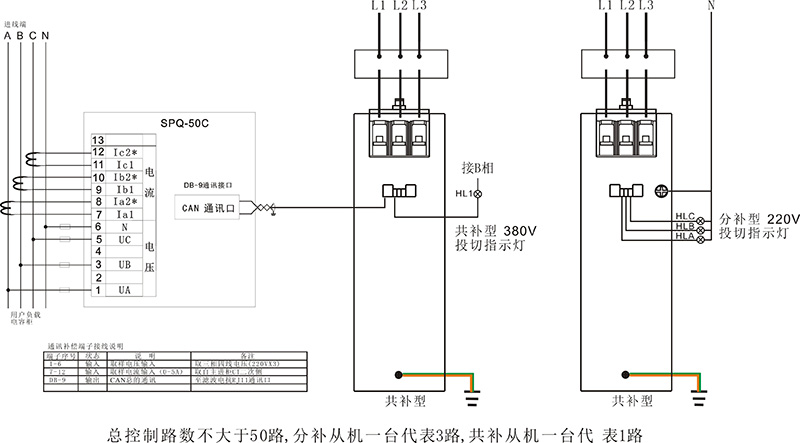

四、接线图：
