产品特点：
1、产品概述
SPQ配电综合测控仪，采用交流取样技术，是集数据采集、通讯、无功补偿、电网参数分析等于一体的新型配电测控设备，适用于交流0.4KV、50Hz低压配电系统的检测及无功补偿控器。
2. 测量精度
电 压：±0.5% 有功功率：±1.0%
电 流：±0.5% 无功功率：±1.0%
功率因数：±1.0% 有功电度：±2.0%
频 率：±0.03Hz 无功电度：±2.0%
3. 功能
●基本功能
取样物理量为无功功率， 全Y、全Δ、Y+Δ等多种补偿方式;
当电网某相电压过压、欠压或谐波超限时，依次切除已补偿电容器;
当电网缺相时快速切除已补偿电容器;
每次通电，测控仪进行自检并复位输出回路，使输出回路处于断开状态;实时显示电网有关参数，直观显示预置参数;
●数据采集
三相电压//电流//功率因数;
有功功率 // 无功功率;
有功电量 //无功电量;
频率 // 谐波电压//谐波电流;
日电压 //电流大、小值;
停电时刻 // 来电时刻;
累计停电时间;
电压超上、下限// 缺相时间;
谐波分析至13次;
数据存储为2个月;
●数据通讯
具有RS232/485 通讯接口;方便连接GPRS/CDMA模块;
可采用现场通讯或远程通讯;
可实现定时、实时召唤， 响应预置参数的修改及远程控制;
USB电子盘现场采集(需定制);
●数据管理
基于Windows 系列操作平台，使用B/S架构，可在浏览器中生成、查看、打印各种报表和数据曲线，该系统已在许多省份供电公司运行。
●显示
采用128×64背光液晶显示器;
实时显示电网有关参数，直观显示预置参数。
●通讯
物理接口：RS232/485;
通讯规约： 企标、IEC870-5-101;
波特率：1200bps,2400bps,4800bps, 9600bps任选;
型号说明：
SPQ-A-D-12产品型号编码

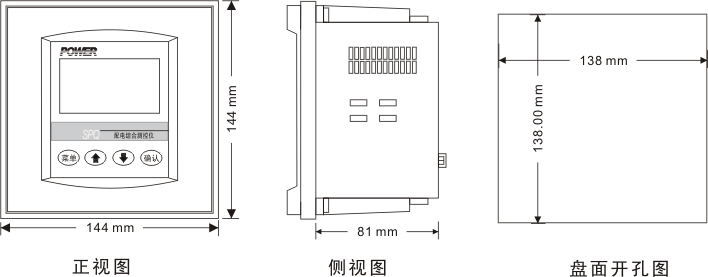

安装尺寸：
SPQ－A产品安装尺寸图
接线图：
SPQ-A-D-12接线图
SPQ-A-J-12接线图
SPQ-A-D-18接线图
SPQ-A-J-18接线图
SPQ-A-D-24接线图
SPQ-A-J-24接线图
