产品特点：
1、产品概述
SPQ-B/D配电综合测控仪，以高速微处理芯片为核心，快速傅立叶变换，准确计算电网中各种参数，符合《DL/T597-1996低压无功补偿控制器订货技术条件》的要求，适用于交流0.4KV、50Hz低压配电系统的检测及无功补偿控器。
2. 测量精度
电 压：±0.5% 有功功率：±1.0%
电 流：±0.5% 无功功率：±1.0%
功率因数：±1.0%
3. 功能
●基本功能
取样物理量为无功功率，全Δ补偿方式;
当电网某相电压过压、欠压或谐波超限时，依次切除已补偿电容器;
当电网缺相时快速切除已补偿电容器;
每次通电，测控仪进行自检并复位输出回路，使输出回路处于断开状态;实时显示电网有关参数，直观显示预置参数;
●其他
显示方式： 数码管显示
电压： 380V
路数： 1-16路任选
控制/输出方式： 全角
触点： 有/无触点 任选
接线方式： BC相电压，A相电流
外形尺寸： 120×120×85mm
开孔尺寸： 113×113

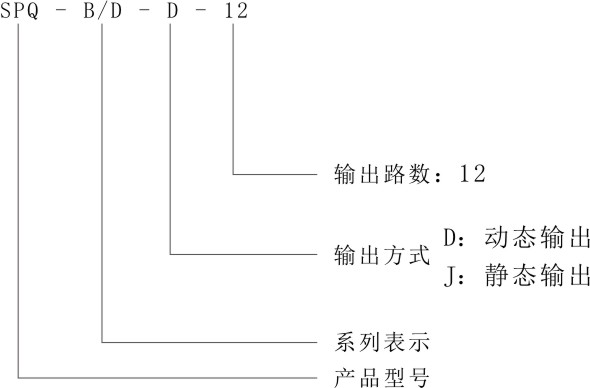

型号说明：
SPQ-B产品型号编码

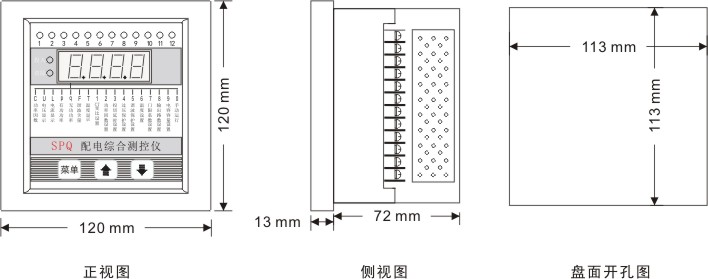

安装尺寸：
3.SPQ-B配电综合测控仪安装图
接线图：

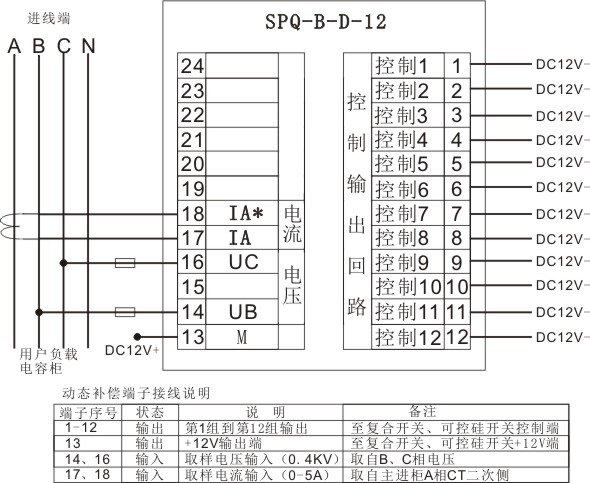

SPQ-B-D-12接线图

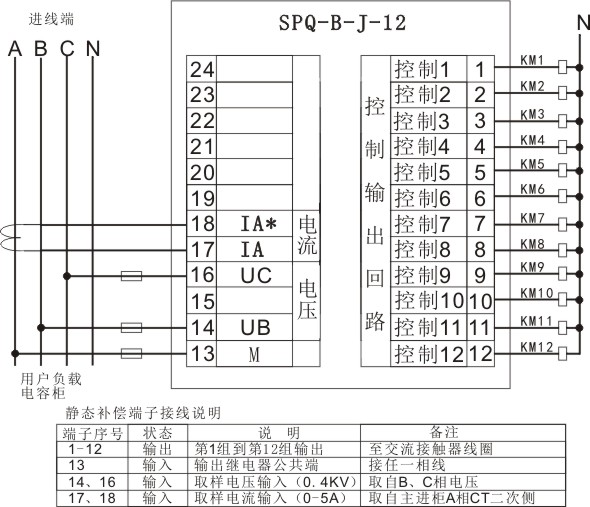

SPQ-B-J-12接线图

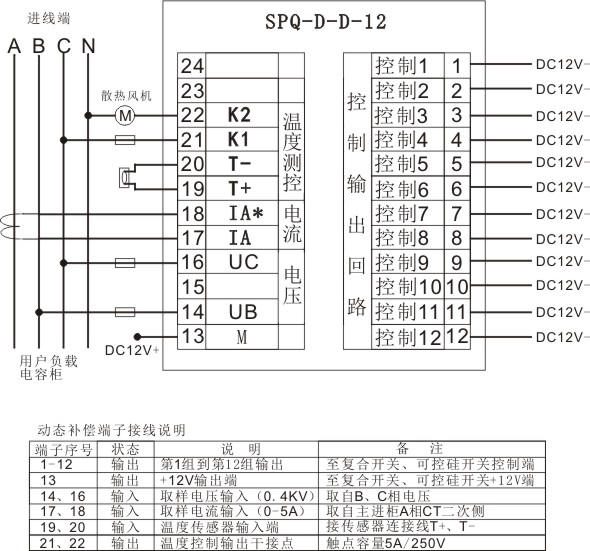

SPQ-D-D-12接线图

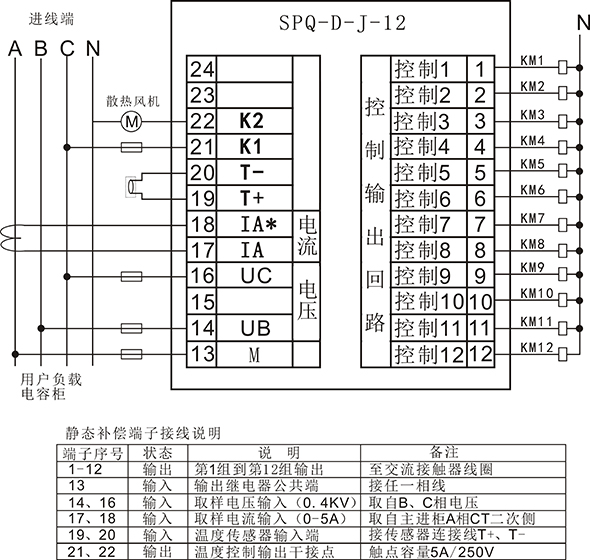

SPQ-D-J-12接线图
