NDW50系列保护装置
应用范围
本系列数字式保护单元适用10kV及以下小电流/小电阻接地系统，提供对输电线路和变压器、电容器、电动机等主设备保护、控制及监视功能。装罝运用元件可编程设计思想，使其能灵活地满足多种应用场合需求。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享，是构成变、配电自动化系统的理想基础设备。
主要特点
采用高性能数字信号处理器（DSP),提供强大的运算处理能力。电路设计精洁，配备工业级元件， 保障装置稳定可薛运行。
特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。
高速、高精度交流信号测茧，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。取样数值有数字化校正，并能有效抑制噪声与偏移。
强大的矢量化计算方法，可得到多种派生交流信号特征。
能够连续记录20次事件，具有故障时间、类型、峰值的保护动作全事件记录。
采用图形液晶显示屏，图形、图标和全中文显示。
主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作。
增强的MODBUS通信接口，除正常数据之外，还可传输实时波形、矢量数据等。
完善的自检功能，包括整定参数，记录，操作回路，电流等异常监视。
面板嵌入式和壁挂式结构设计，全封闭薄型金属机箱。装置体积小、重量轻，安装简单，适合于分布式安装在空间紧凑的开关面板、配电箱等场合。
产品具有优异的抗干扰性能，符合EC60255-22-4快速瞬变干扰IV级标准、
IEC60255-22-2静电放电IV级标准。
表面贴工艺，所有器件均采用国内外知名企业的成熟产品，保证装罝平均无故障时间大于100000小时。
NDW50-PB 变压器保护装置
应用范围
装置适用于10KV以下电压等级的変压器保护。
主要特点
•采用高性能数字倌号处理器（DSP）。
•特有的元件级-工程级-用戸级三级编程模式，元件类型现场可设定。
•强大的矢量化计算方法。
•能够连续20次事件记录。
•采用图形液晶显示屏，全中文显示。
•全封闭薄型金属机箱。装置体积小、重量轻。
•表贴工艺，所有器件均采用国内外知名企业的成熟产品。
装置功能配置
•三段式过流保护。
•零序电流保护。
•反时限保护。
•负序过流保护。
•重瓦斯
•超温
通讯功能
•RS485通讯

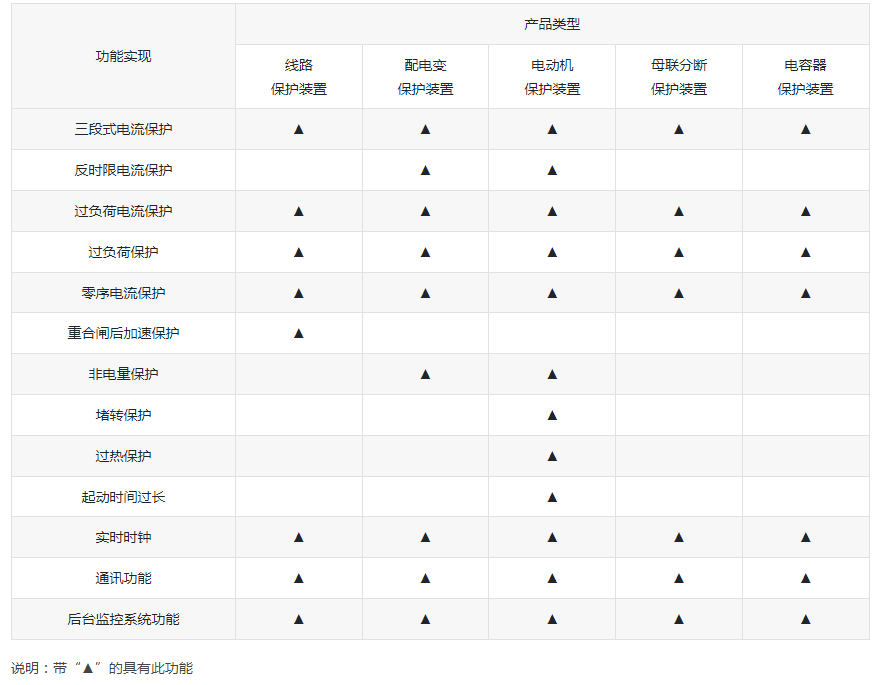

NDW50微机综合保护装置功能选型表
