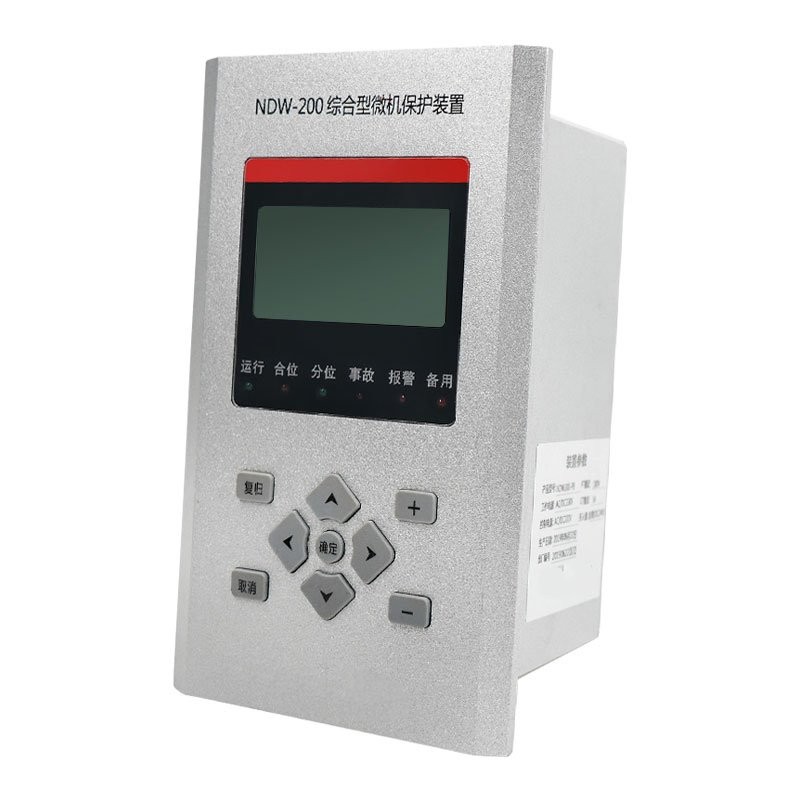

NDW200微机综合保护装置系列
概述
NDW200系列分散式微机保护监控装置是根据"一个设备（一个间隔）一个装置"的全分散设计模式开发出来的开关柜上保护监控装置。装置机箱设计结构紧凑、密封性好、抗干扰、抗震动能力强，可满足10KV及以下电压等级馈出线等设备的保护和监控需要。装置可根据用户要求灵活配置，以达到最佳性能价格比。主要包括NDW200-L微机线路保护监控装置、NDW200-PD微机电容器保护监控装置、NDW200-E微机电动机保护监控装置、NDW200-PT电压并列装置和NDW200-MBZT备用电源自投装置。通过不同的设定，可适用于线路保护（包括进线、出线）、分段保护、线路变压器组保护（含站、所用变）
NDW200系列微机保护及自动装置具有以下特点∶
●具有完整的保护功能和就地监视功能。根据用户需要，可选配通讯功能，以实现简单实用的综合监控功能。
●选用高性能、高可靠性、高集成度的宽温军用或工业级芯片;高精度阻容元件;密封继电器，确保了装置高、低温环境下的可靠性。
●全封闭抗干扰单元机箱，新型背插式结构设计，双层屏蔽，总线不外引，减少电磁干扰的影响。
●按继电保护的可靠性要求设计监控系统，提高系统整体可靠性，以真正实现变电站无人值班。·开关遥信采用双位置采集，避免了开关操作遥信抖动问题。
●装置具备完善的自检功能，发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。
●采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。
●内部线路板采用表贴工艺，所用元器件全部采用一线品牌，保证了装置的可靠性稳定性
●装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。
●具有高速磁隔离技术的RS485通讯接口，通讯稳定可靠，RS485口通信采用MODBUSRTU通信协议和IEC60870-5-1-3协议，通信协议可通过设置来选择。
●装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
●采用全中文液品显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
产品参数
1.额定数据
交流电流∶5A、1A
交流电压∶100V
交流频率∶50HZ
直流电压∶220V、110V
2.功率消耗

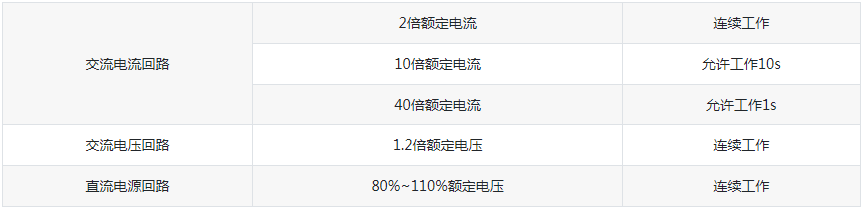

3.过载能力
4.测量误差
5.温度影响
正常工作温度-10℃~55℃范围内动作值因温度变化而引起的变差不大于±1%

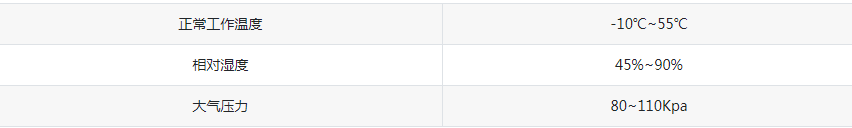

6.允许环境变化
7.抗干扰性能
（1） 脉冲干扰试验
能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.
（2）静电放电抗扰度测试
能承受IEC61000-4-2标准IⅣ级、试验电压 8KV的静电接触放电试验。
（3）射频电磁场辐射抗扰度测试
能承受IEC61000-4-3标准Ⅲ级、干扰场强 10V/M的辐射电磁场干扰试验。
（4）电快速瞬变脉冲群抗扰度测试
能承受 IEC61000-4-4 标准IⅣ级的快速瞬变干扰试验。
（5）浪涌（冲击）抗扰度试验
能承受IEC61000-4-5标准IⅣ级、开路试验电压4KV的浪涌干扰试验。
（6）供电系统及所连设备谐波、谐间波的干扰试验
能满足IEC610004-7标准B级、电流和电压的最大允许误差不大于测量值的5%。
（7）电源电压暂降、短时中断和电压变化的抗扰度试验
能承受IEC61004-11标准 70% UT 等级的电压暂降、短时中断干扰试验。
（8）振荡波抗扰度试验
能承受IEC61004-12标准V级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的IV级振铃波干扰试验。
（9）工频磁场抗干扰度
能承受IEC61000-4-8标准IV级持续工频磁场干扰试验。
（10）阻尼振荡磁场抗干扰度
能承受 IEC610004-10标准Ⅳ级阻尼振荡磁场干扰试验。
8.绝缘耐压性能
交流输入对地∶大于100兆欧
直流输入对地∶大于100兆欧
信号及输出触点对地∶大于100兆欧
开入回路对地∶大于100兆欧
能承受2KV/1min 的工频耐压，5KV的冲击电压
9.机械性能
（1）振动
能承受GB/T7261中16.3规定的严酷等级为I级的振动耐久能力试验
（2）冲击
能承受GB/T7261中17.5规定的严酷等级为I级的冲击耐久能力试验
（3）碰撞
能承受GB/T7261中第18章规定的严酷等级为I级的碰撞试验
NDW200系列微机选型表
NDW200-PB变压器保护端子图

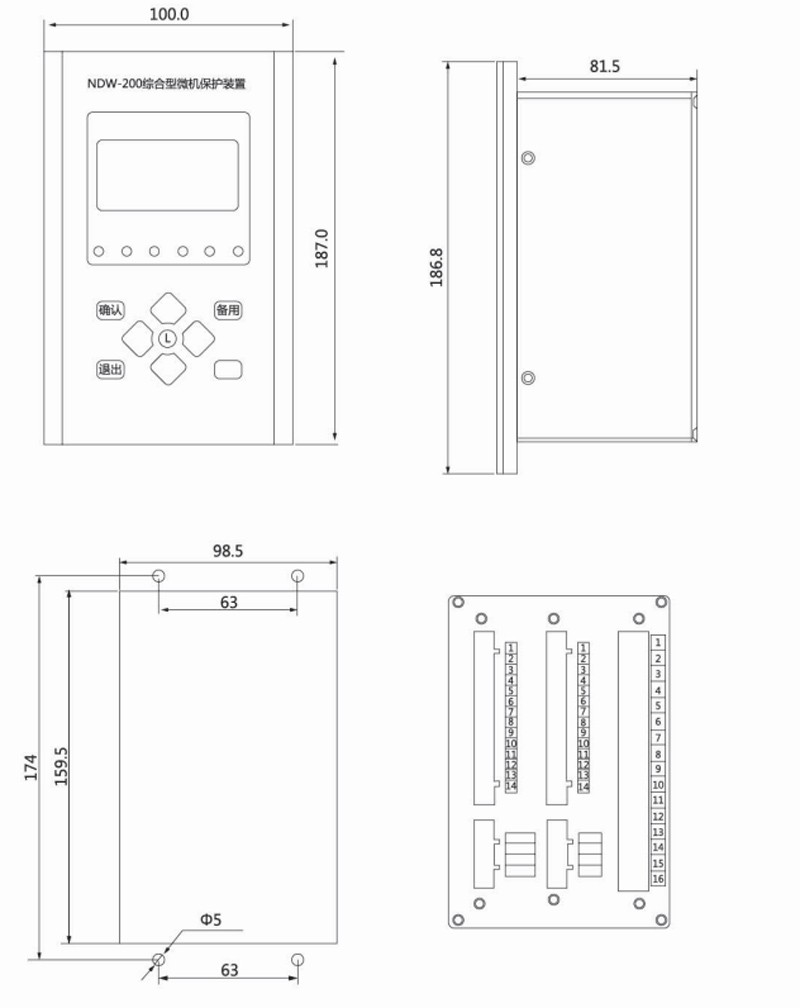

NDW200外形及开孔尺寸
