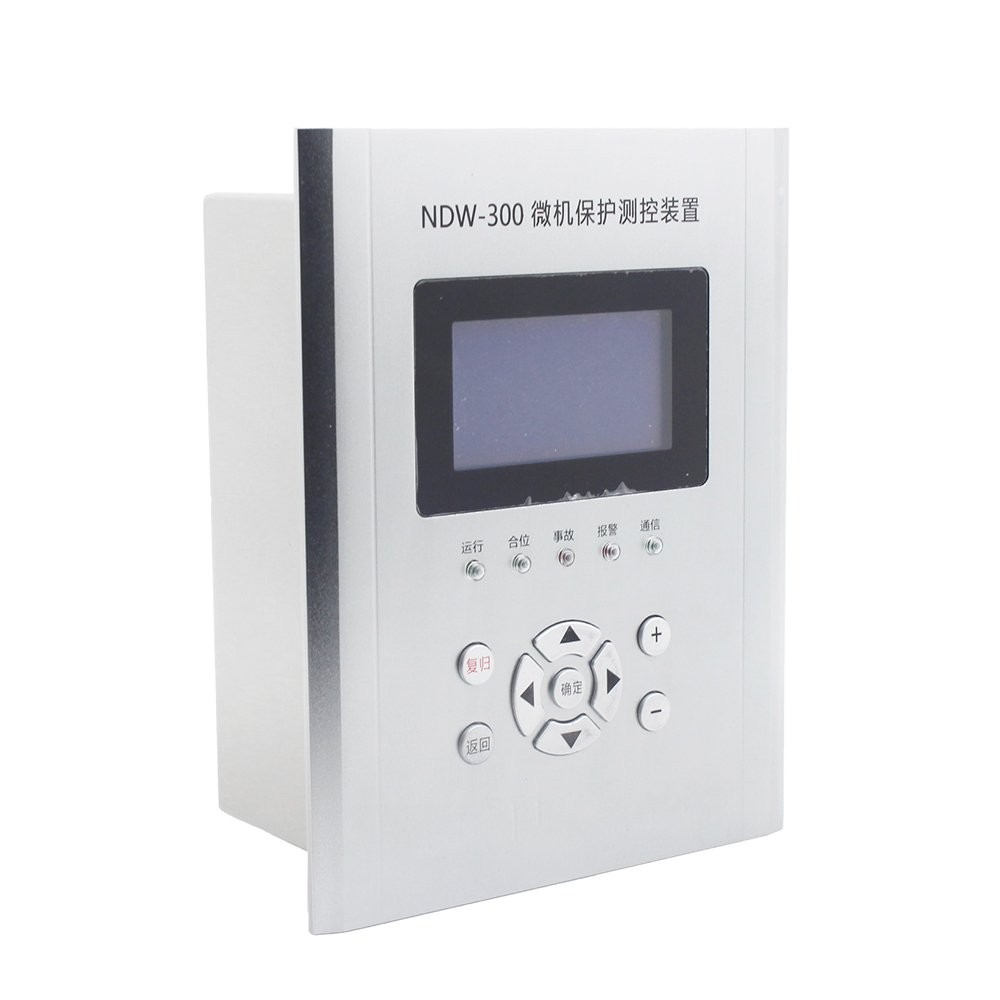

NDW300系列保护装置
产品概述
NDW300系列分散式微机保护监控装置是根据“一个设备（一个间隔）一个装置”的全分散设计模式开发出来的开关柜上保护监控装置。装置机箱设计结构紧凑、密封性好、抗干扰、抗震动能力强，可满足 10KV 及以下电压等级馈出线等设备的保护和监控需要。装置可根据用户要求灵活配置，以达到最佳性能价格比。主要包括 NDW300-L 微机线路保护监控装置、NDW300-PD微机电容器保护监控装置、NDW300-E微机电动机保护监控装置、NDW300-PT电压并列装置和 NDW300-MBZT备用电源自投装置。通过不同的设定，可适用于线路保护（包括进线、出线）、分段保护、线路变压器组保护（含站、所用变）。
NDW300系列微机保护及自动装置具有以下特点：
具有完整的保护功能和就地监视功能。根据用户需要，可选配通讯功能，以实现简单实用的综合监控功能。
选用高性能、高可靠性、高集成度的宽温军用或工业级芯片；高精度阻容元件；密封继电器，确保了装置高、低温环境下的可靠性。
全封闭抗干扰单元机箱，新型背插式结构设计，双层屏蔽，总线不外引，减少电磁干扰的影响。
按继电保护的可靠性要求设计监控系统，提高系统整体可靠性，以真正实现变电站无人值班。
开关遥信采用双位置采集，避免了开关操作遥信抖动问题。
装置具备完善的自检功能，发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。
采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。
具有高速磁隔离技术的 RS485 通讯接口和 CAN 通信接口，通讯稳定可靠，RS485 口通信采用 MODBUS-RTU 协议可通过设置来选择，CAN 通信接口采用 IEC60870-5-104 协议。
装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
技术参数
2.1 额定数据
交流电流 5A、1A
交流电压 100V
交流频率 50HZ
直流电压 220V、110V
2.2 功率消耗
交流电流回路 IN=5A 每相不大于 0.5VA
交流电压回路 U=UN 每相不大于 0.2VA
直流电源回路 正常工作 不大于 8W
保护动作 不大于 10W
2.3 过载能力
交流电流回路: 2倍额定电流 连续工作
10 倍额定电流 允许工作 10S
40 倍额定电流 允许工作 1S
交流电压回路: 1.2 倍额定电压 连续工作
直流电源回路: 80％～110％额定电压 连续工作
2.4 测量误差
电流 不大于±0.5%
电压 不大于±0.3%
功率 不大于±1.0%
2.5 温度影响
正常工作温度-10℃～55℃范围内动作值因温度变化而引起的变差不大于±1％
2.6 允许环境条件
正常工作温度 -10℃～55℃
相对湿度 45％～90％
大气压力 80～110kpa
2.7 抗干扰性能
⑴ 脉冲干扰试验
能承受频率为 1MHZ 及 100KHZ 电压幅值共模 2500V，差模 1000V 的衰减震荡波脉冲干扰试验.
⑵ 静电放电抗扰度测试
能承受 IEC61000-4-2 标准Ⅳ级、试验电压 8KV 的静电接触放电试验。
⑶ 射频电磁场辐射抗扰度测试
能承受 IEC61000-4-3 标准Ⅲ级、干扰场强 10V/M 的辐射电磁场干扰试验。
⑷ 电快速瞬变脉冲群抗扰度测试
⑸ 浪涌(冲击) 抗扰度试验
能承受 IEC61000-4-5 标准Ⅳ级、开路试验电压 4KV 的浪涌干扰试验。
⑹ 供电系统及所连设备谐波、谐间波的干扰试验
能满足 IEC61000-4-7 标准 B 级、电流和电压的最大允许误差不大于测量值 的 5％。
⑺ 电源电压暂降、短时中断和电压变化的抗扰度试验
能承受 IEC61000-4-11 标准 70％UT 等级的电压暂降、短时中断干扰试验。
⑻ 振荡波抗扰度试验
能承受 IEC61000-4-12 标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模 4KV、差模 2KV 的Ⅳ级振铃波干扰试验。
⑼ 工频磁场抗干扰度
能承受 IEC61000-4-8 标准Ⅳ级持续工频磁场干扰试验。
⑽ 阻尼振荡磁场抗干扰度
能承受 IEC61000-4-10 标准Ⅳ级阻尼振荡磁场干扰试验。
2.8 绝缘耐压性能
交流输入对地：大于 100 兆欧
直流输入对地：大于 100 兆欧
信号及输出触点对地：大于 100 兆欧
开入回路对地：大于 100 兆欧
能承受 2KV/1min 的工频耐压，5KV 的冲击电压
2.9 机械性能
⑴ 振动
能承受 GB/T 7261 中 16.3 规定的严酷等级为 I 级的振动耐久能力试验
⑵ 冲击
能承受 GB/T 7261 中 17.5 规定的严酷等级为 I 级的冲击耐久能力试验
⑶ 碰撞
能承受 GB/T 7261 中第 18 章规定的严酷等级为 I

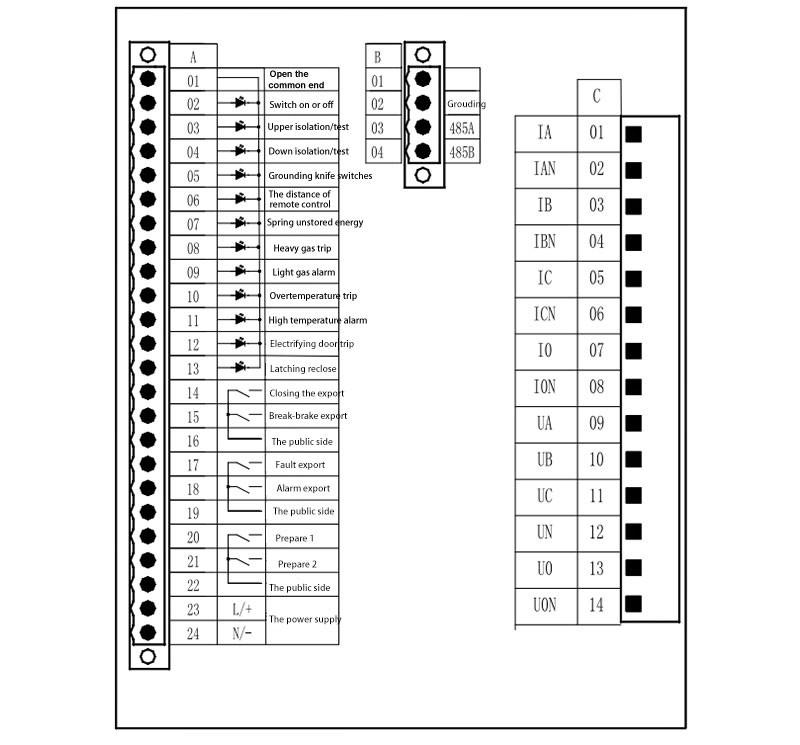

NDW300-ZH微机保护端子图

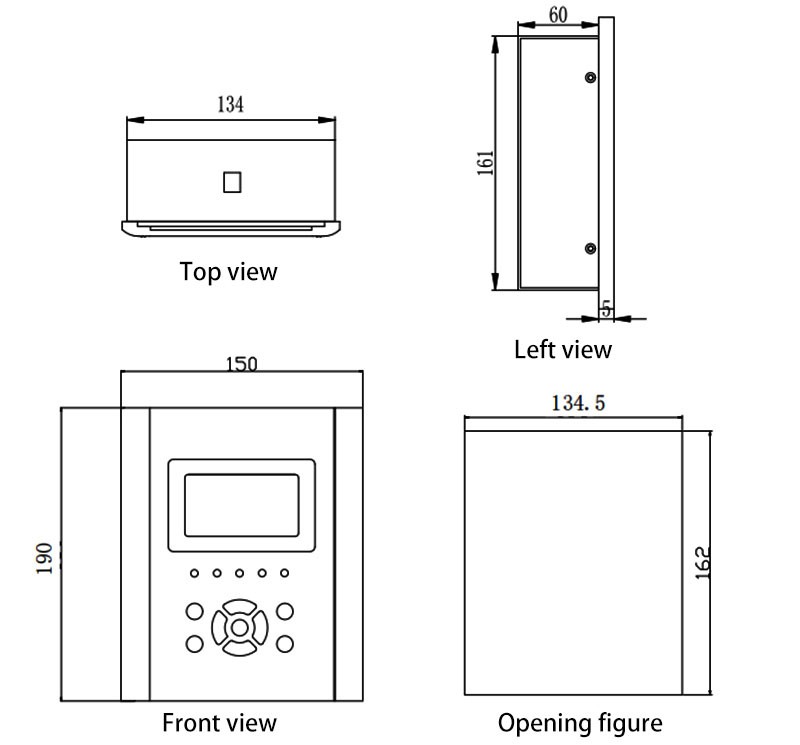

孔尺寸
