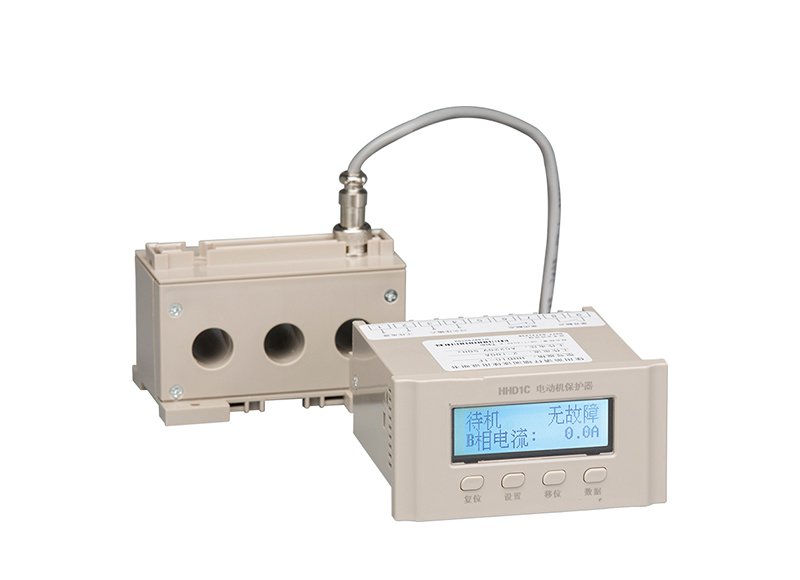

HHD1C-□F电动机保护器
产品介绍Product introduction
用途
HHD1C系列电动机保护器（以下简称保护器）是目前国内低压电动机保护器的最新产品。本产品采用单片机，EEPROM存储等国际上先进的集成电路和微机技术开发而成的，因此参数测量精度高，故障分辨准确可靠，保护功能齐全，参数显示直观，并配有RS485串行数字接口，可实现计算机通讯、检测、控制等功能，是目前最理想的电机保护产品。广泛适用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。 本系列保护器符合GB/T14048.4标准要求。
产品基数
工作电源：AC220V、AC380V 50Hz
电流范围：-1：2~100A -2：40~200A
-3：80~400A -4：160~800A
保护功能：断相、三相不平衡、过载、堵转、启动避让、短路、过压、欠压、欠载、运行时间、故障记忆、接地(需配专用零序互感器)
显示方式：中/英文汉字液晶显示和记忆故障状态及查询
整定方式：按键整定
触点形式：一组常开、一组常闭独立触点
触点容量：3A AC380V(阻性)
外形尺寸：显示器部分100×52.5×106mm
开孔尺寸：92.5+0.5×45+0.5mm
安装方式：面板式
配互感器：HHD1C-3、4 需另配电流互感器
可选功能：RS-485通讯接口（代号T）、4~20mA变送输出（代号B）
