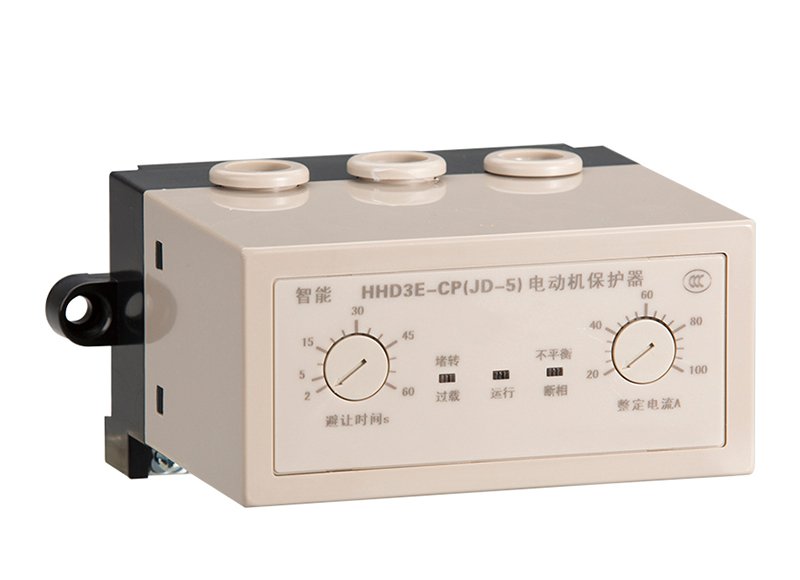

HHD3E-1P（JD-5）,2P（JD-5）,ATP（JD-5）,AP（JD-5）,BP（JD-5）,CP（JD 电动机保护器
产品介绍Product introduction
产品概述
HHD3E-□P系列电动机保护器（以下简称保护器）适用于交流50Hz，额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。保护器采用电位器量化整定方式，直接根据电机铭牌标定的额定电流值调节保护器的整定电流，比整定无量化、需起动电机的整定方式更为方便、直观。保护器采用起动避让连续可调技术，且过载具有优异的反时限性能，可适应从轻载到重载起动等各类电机的需要。本保护器具有发明专利。
本系列保护器符合GB/T 14048.4标准要求。
产品特点
静态量化标定
静态量化标定，不用启动电机，直接根据电机铭牌额定电流整定，更准确、直观、方便
专利电源电路设计，电压允许波动范围广
额定电压AC300-450V的产品可接受波动范围280-450V；额定电压AC220V的产品可接受波动范围130-265V；
专利断相电路，不存在空载拒绝合闸问题，可适应自动控制、正反转等回路配套使用（如空压机等电机保护）。
产品基数
工作电源：AC220V、AC380V 50Hz
电流范围：-1P：0.2~1A；-2P：0.4~2A；-ATP：1~5A; -AP：2~10A；-BP：8~40A；-CP：20~100A
保护功能：断相、三相不平衡、过载、堵转、启动避让
显示方式：发光管指示状态
整定方式：电位器静态量化标定
启动避让：2~60s 连续可调
复位方式：断电复位
触点形式：一常闭触点
触点容量：3A AC380V(阻性)
外形尺寸：125×66×92mm
安装方式：装置式与导轨式兼容
