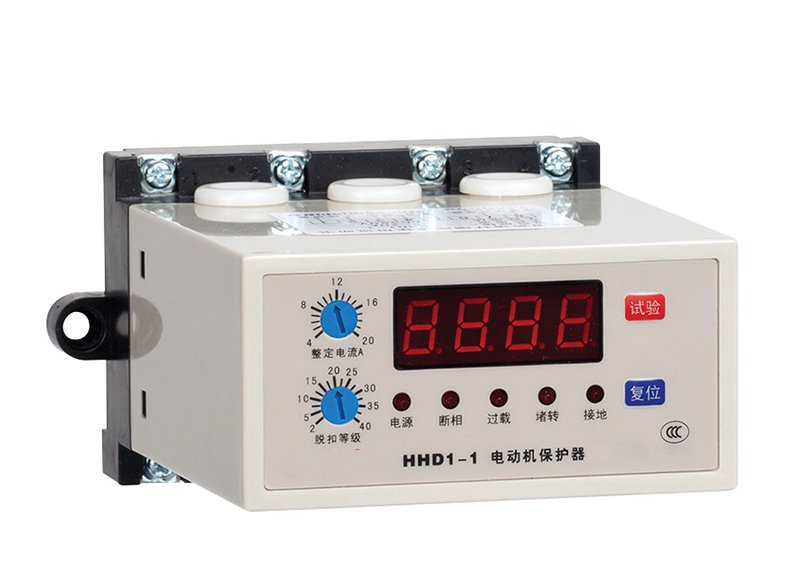

HHD1-1A、1、1B电动机保护器
产品介绍Product introduction
产品概述
HHD1系列电动机保护器（以下简称保护器）适用于交流50Hz，额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、三相不平衡、过载、堵转、接地等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。
保护器直接根据电机铭牌标定的额定电流值整定电动机电流，具有准确、直观、方便的特点。
保护器采用启动避让技术，起动避让时间与过载时间分开，且过载动作具有良好的反时限特性。
保护器采用故障电流自锁技术，保护器因故障保护后显示时的电流值及类别，便于用户了解原因和排除故障。
本系列保护器符合GB/T 14048.4标准要求。
产品基数
工作电源：AC220V、AC380V 50Hz
电流范围：-1A:1~5A -1:4~20A -1B:16~80A
保护功能：断相、三相不平衡、过载、堵转、启动避让
显示方式：LED数码管显示最大相电流和记忆故障状态
显示精度：2.0级
整定方式：电位器静态量化整定
复位方式：面板复位或断电复位
脱扣等级：2、5……40 连续可调
触点形式：一组常开常闭转换触点
触点容量：3A AC380V(阻性)
外形尺寸：125×71×120mm
安装方式：装置式和导轨式兼容
选配功能：接地（代号J需配专用零序互感器）或4-20mA变送输出（代号B）
