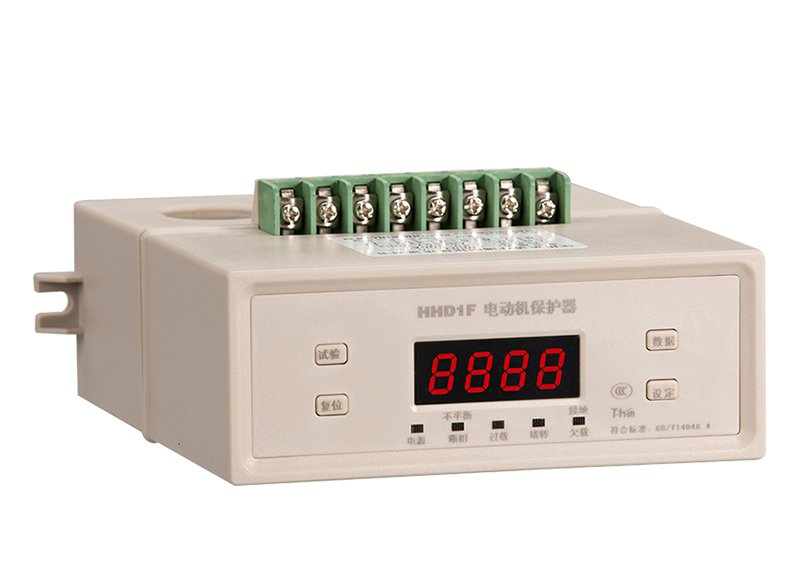

HHD1F-C电动机保护器
产品介绍Product introduction
用途
HHD1F电动机保护器（以下简称保护器）适用于交流50Hz,额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、三相不平衡、过载、堵转等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。
保护器可直接根据电动铭牌标定的额定电流值整定电动机保护电流，具有准确、直观、方便的特点。
保护器采用起动避让技术，起动避让时间与过载时间分开，且过载动作具有良好的反时限特性。
保护器采用故障电流自锁技术，保护器因故障保护后显示故障时电流值，便于用户了解原因和排除故障。
产品基数
工作电源：AC220V、AC380V 50Hz
电流范围：-C:20~300A
保护功能：启动避让、断相、三相不平衡、过载（定时限/反时限）、堵转、欠载、接地
显示方式：LED数码管显示最大相电流及故障状态指示
显示精度：2.0 级
整定方式：按键整定
复位方式：面板复位或断电复位及自动复位
触点形式：一组独立常开常闭
触点容量：3A AC380V(阻性)
外形尺寸：154×65×157mm
安装方式：装置式
选配功能：接地（代号J需配专用零序互感器）或4-20mA变送输出（代号B）
备注：替代HHD1系列、HHD3i系列、HHD3H系列
