继电器

DY-20C 20D系列电压继电器

发布时间：2023年09月20日人气： 次

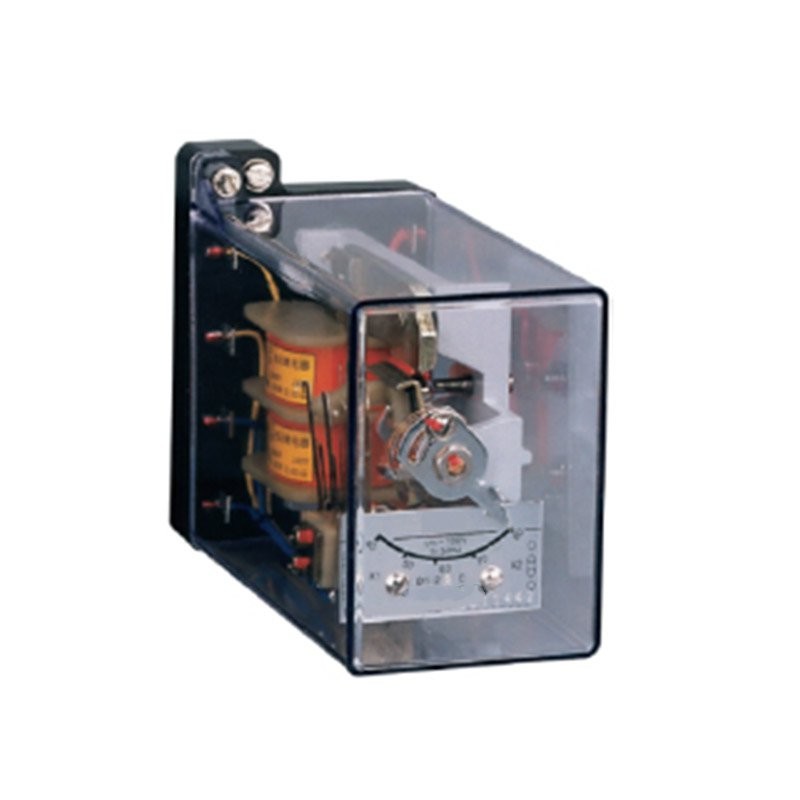

DY-20C 20D系列电压继电器



DY-20C 20D系列电压继电器


产品概述

     整定电压:
         过压: 60V 200V 400V
         低压: 48V 160V 320V
     返回系数: 过压≥0.85 低压≤1.25
     触点容量:DC40WAC200VA
     触点形式:一动合、一动断、一动合一动、断、二动合、二动断
     开孔尺寸:81.5×55.5mm
     动作时间:1.2倍≤0.15s3倍≤0.03s
     低压0.5倍≤0.15s
     安装方式:采用JK-1、JK-1Q壳

应用范围

     DY-20C,20D系列电压继电器（以下简称继电器）用于发电机，变压器及输电线的电压升高（过电压保护）或电压降低 （低电压闭锁）的继电保护线路中。

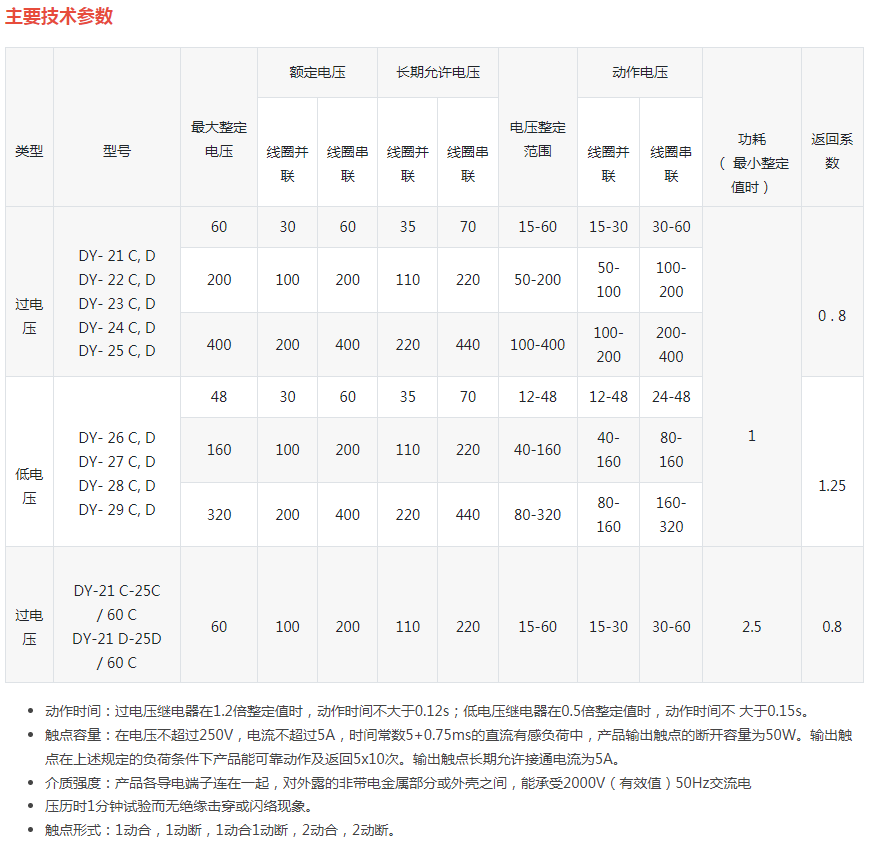

主要技术参数

DY-20C 20D系列电压继电器

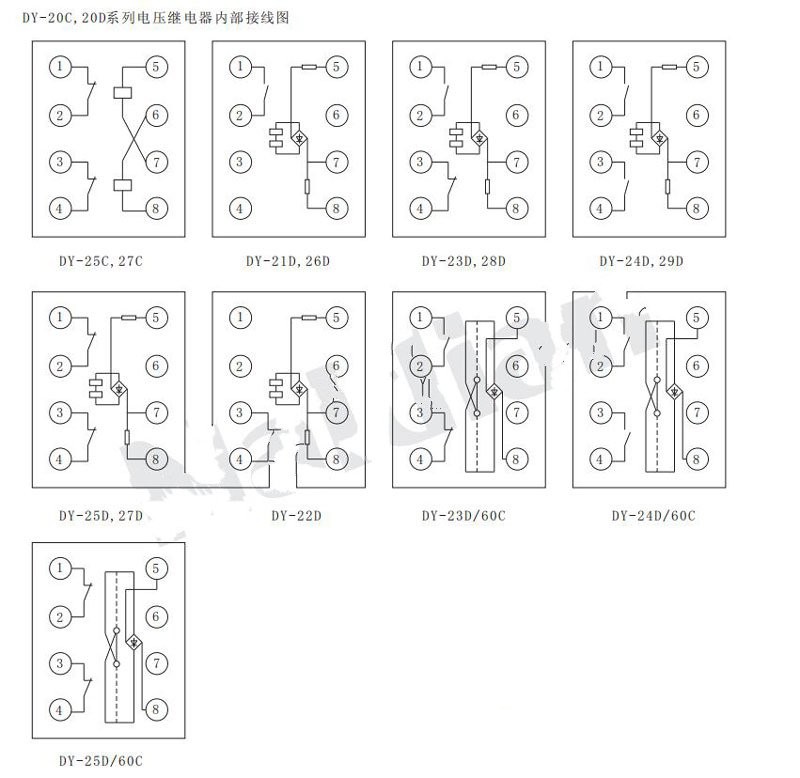

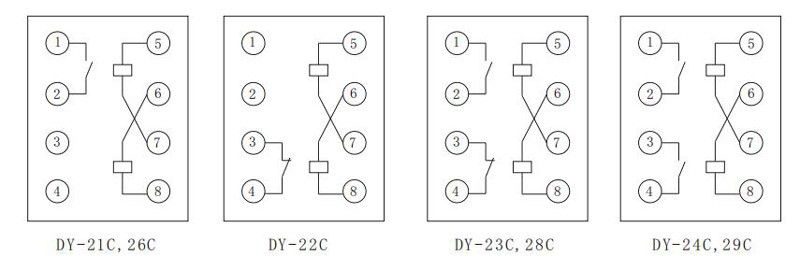

内部接线

DY-20C 20D系列电压继电器
DY-20C 20D系列电压继电器

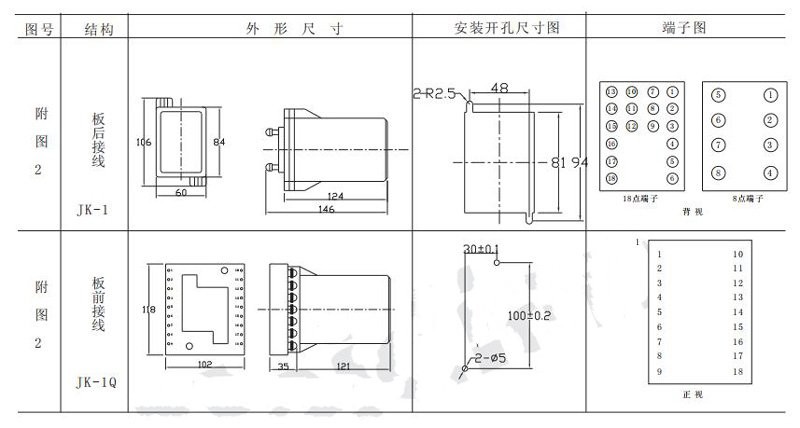

外形尺寸及开孔尺寸

DY-20C 20D系列电压继电器
