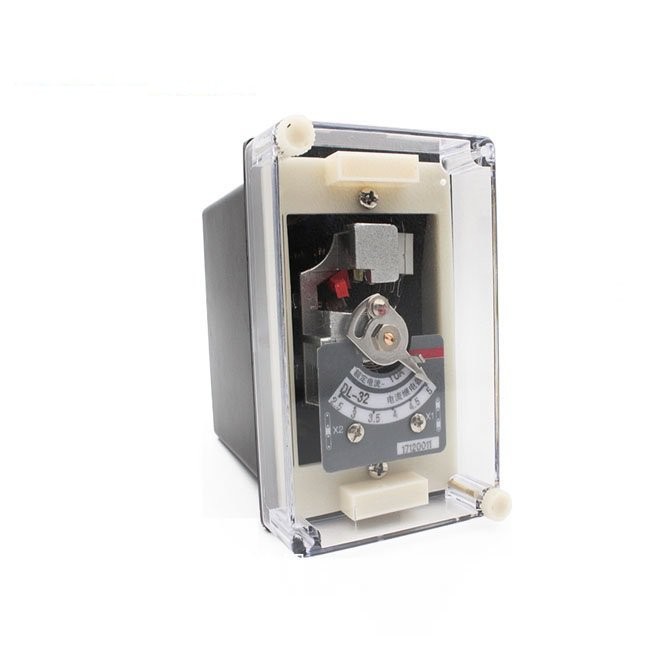

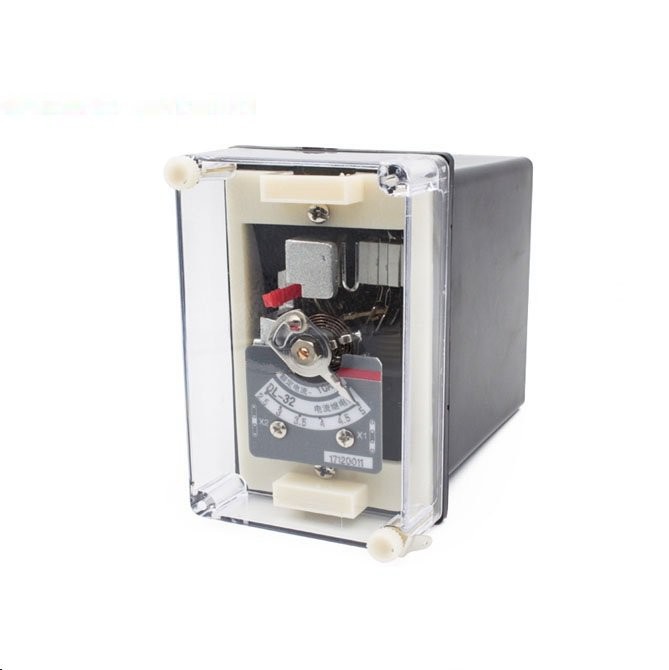

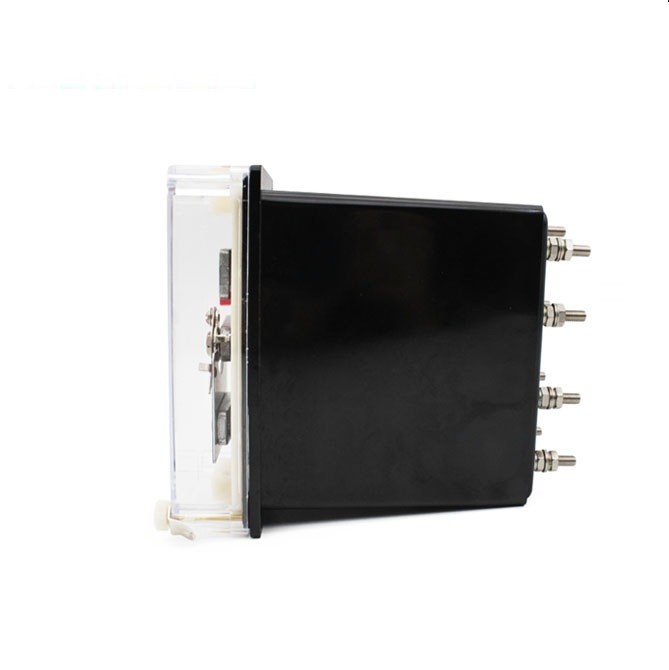

DL-30系列电流继电器
用途
DL-30系列电流继电器，用于电机，变压器和输电线的过负荷和短路保护线路中，作为起动元件。
结构和原理

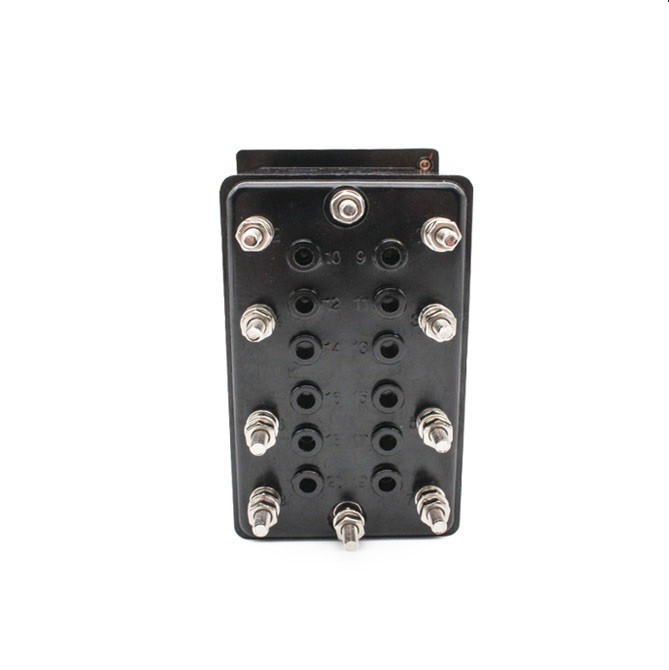

1.继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因 而可使继电器整定变化一倍。

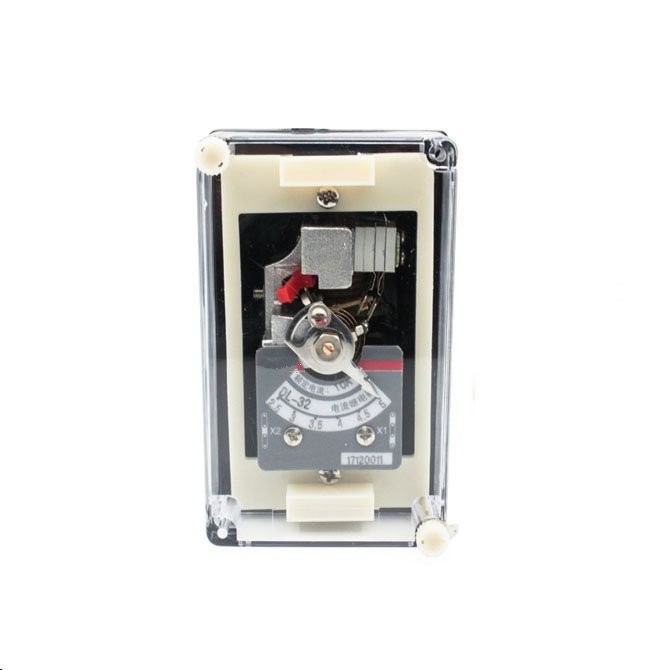

2.继电器名牌的刻度值及额定值对于电流继电器是线圈串联的（以安培为单位）转动刻度盘上的指针，以改变 游丝的反作用力矩，从而可以使改变继电器的动作值。
3.继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降 低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

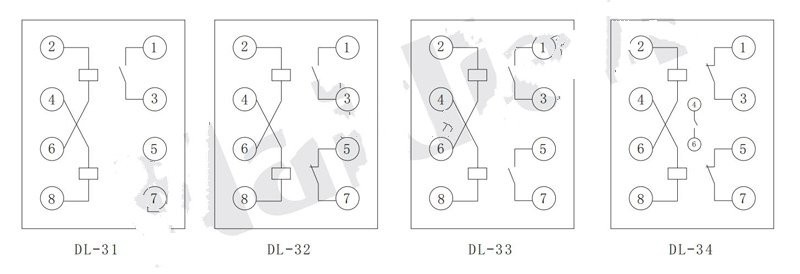

4.继电器的内部接线图见图1

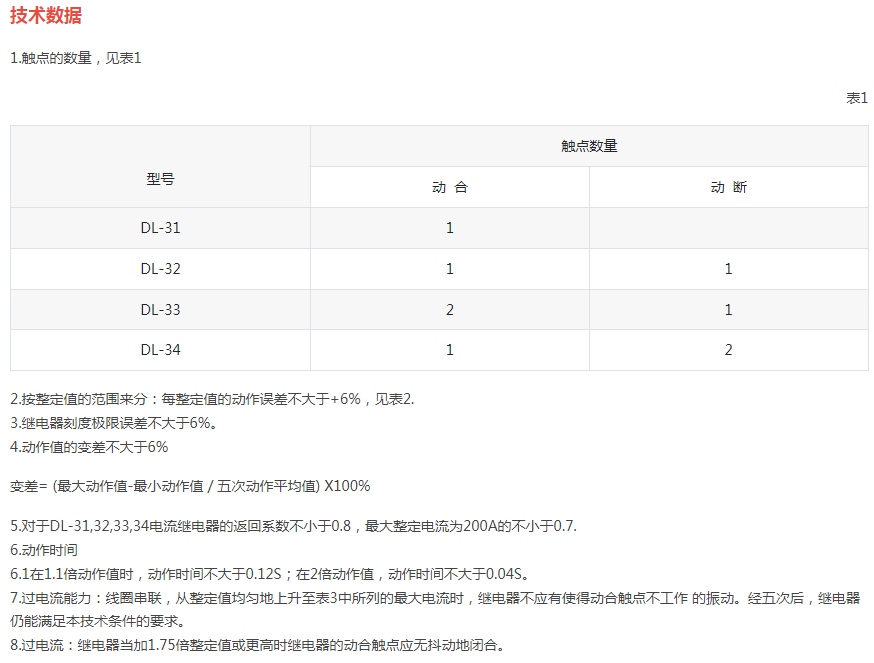

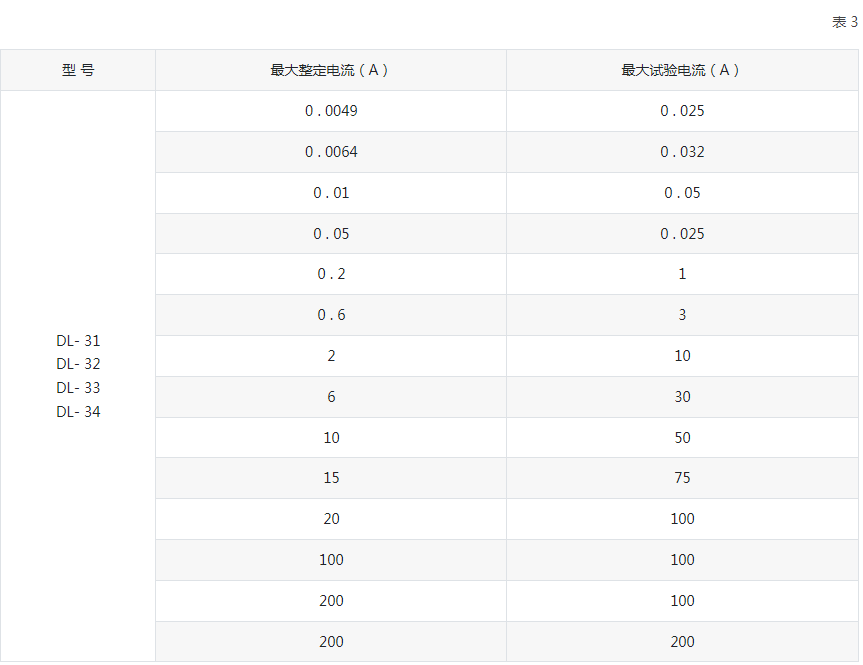

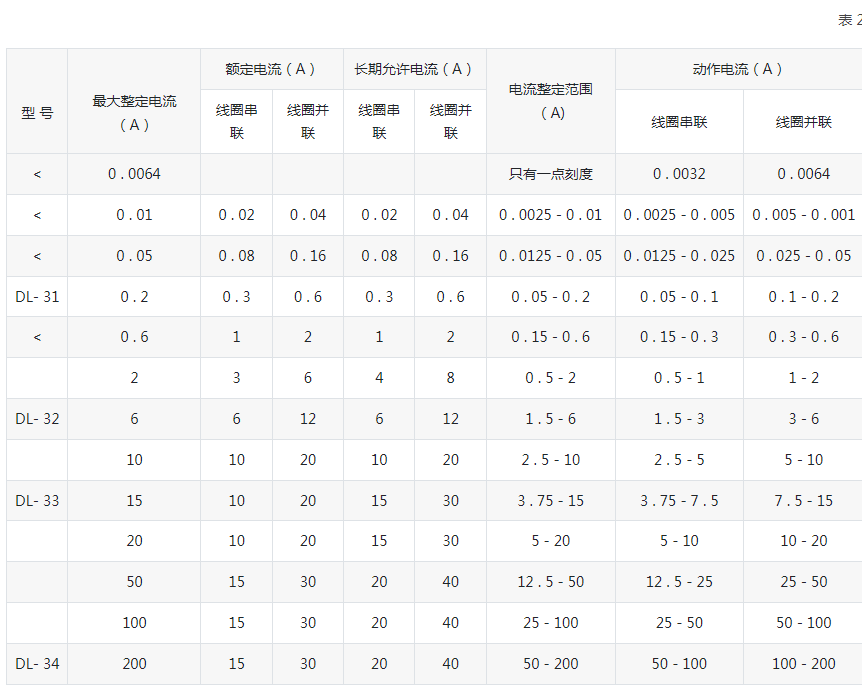

产品参数
9.当无外来的碰撞和振动时，继电器的各整定（第一点除外）位置上的工作电流为0.6整定值时，其动断触点应 可靠地闭合电路。
10.在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。
11.在周围空气的相对温度不大于85%，继电器的电路对外壳（外壳上的非导电金属部分）的绝缘电阻，用500V兆欧表测量应当不小于300MΩ。
12.继电器的导电部分对外壳（外壳上的非导电金属部分）的绝缘，能耐受50Hz交流电压2kV历时1min的试验。
13.触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路（时间 常数不大于5X10s）中为50W，在交流电路中为250VA。
14.功率消耗

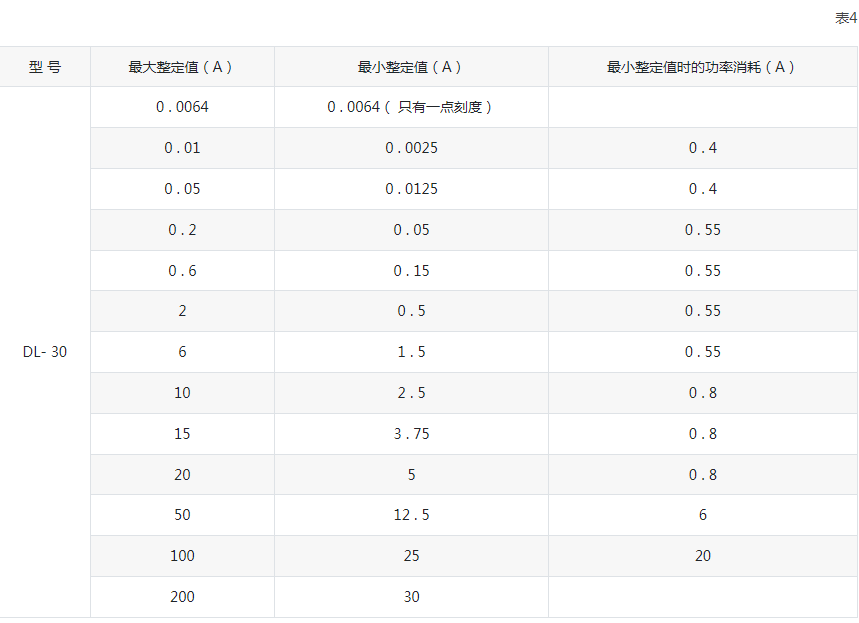

在最小整定值处，继电器的线圈所消耗的功率不超过表4的数据。
使用和维护
1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴 上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统住磁板方向转动，然后放开，可动系统应当转 回到原来位置直到止档，然后进行必要的调整和整定。
2.继电器在重新调整时，必须保证：
2.1可动系统的轴向活动量在0.15-0.3min之间。
2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。
2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。
2.5继电器动作时，桥形触点应当在静触点的中心线上滑动（公差+1mm），动.静触点总气隙不小于2mm.
2.6静触点和限制片之间的距离应不大于0.3mm。
2.7在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，最大整定值的调整，主要是改变动 片和磁板间的气隙等。
2.8不宜润滑继电器轴和轴承。
2.9不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的，柔软的布片擦 干净，避免用手指接触触点。

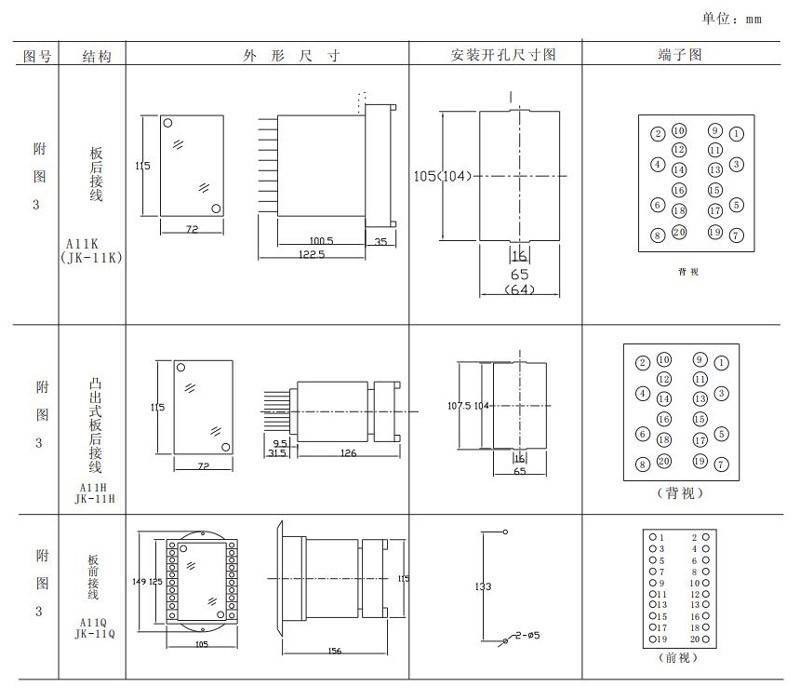

外形及开孔尺寸
