继电器

DL-20系列电流继电器

发布时间：2023年09月20日人气： 次

DL-20系列电流继电器



DL-20系列电流继电器
DL-20系列电流继电器
DL-20系列电流继电器
DL-20系列电流继电器
DL-20系列电流继电器


产品概述

     整定电流:0.2A、0.6A、2A、6A、10A、20A、50A、100A、200A
     整定误差:≤±3%
     返回系数:≥0.85
     动作时间:1.2倍≤0.15s3倍≤0.03s
     触点容量:DC40WAC200VA
     触点形式:一动合、一动断、一动合一、 动断、二动合、二动断
     开孔尺寸:81.5×55.5mm
     安装方式:采用JK-1、JK-1Q壳体

应用范围

     DL-20C系列电流继电器（以下简称继电器）用于发电机，变压器及输电线路的过负荷和短路的继电保护线路中， 作为起动元件。

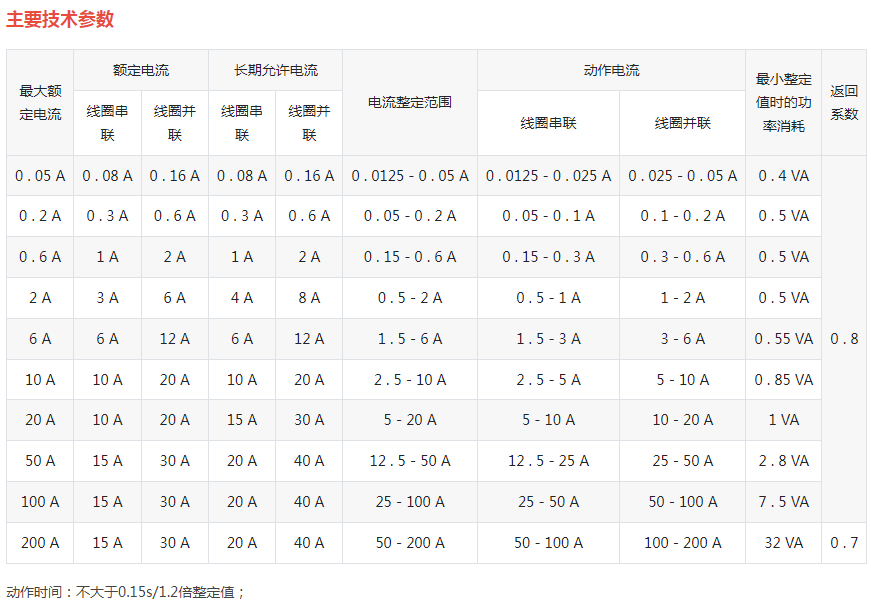

主要技术参数

DL-20系列电流继电器

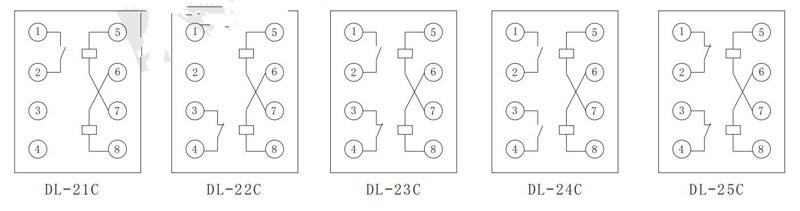

内部接线

DL-20系列电流继电器

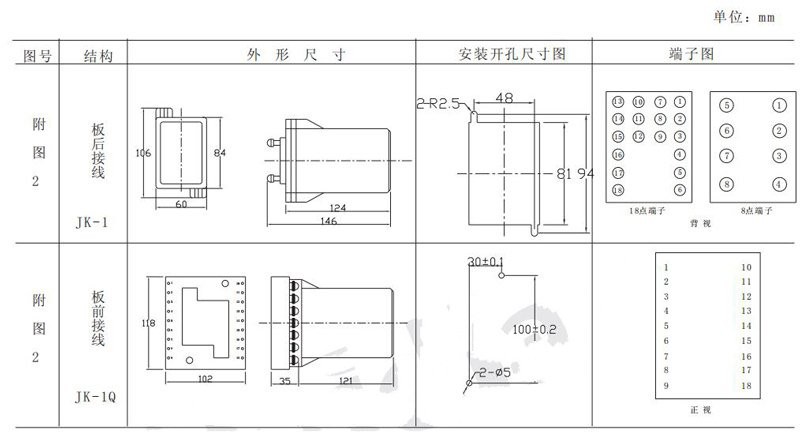

外形及开孔尺寸

DL-20系列电流继电器
