继电器

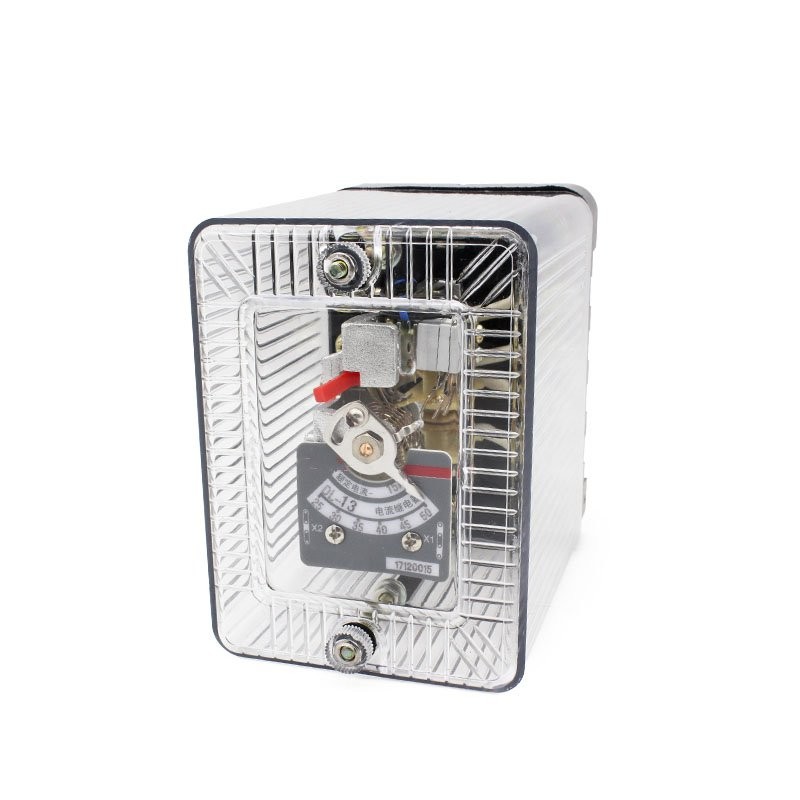

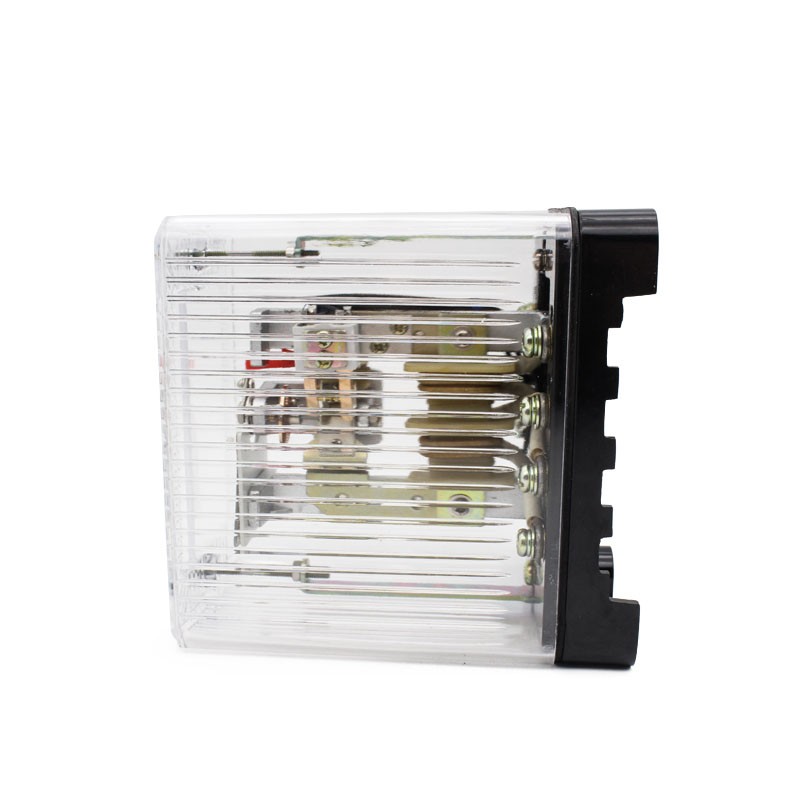

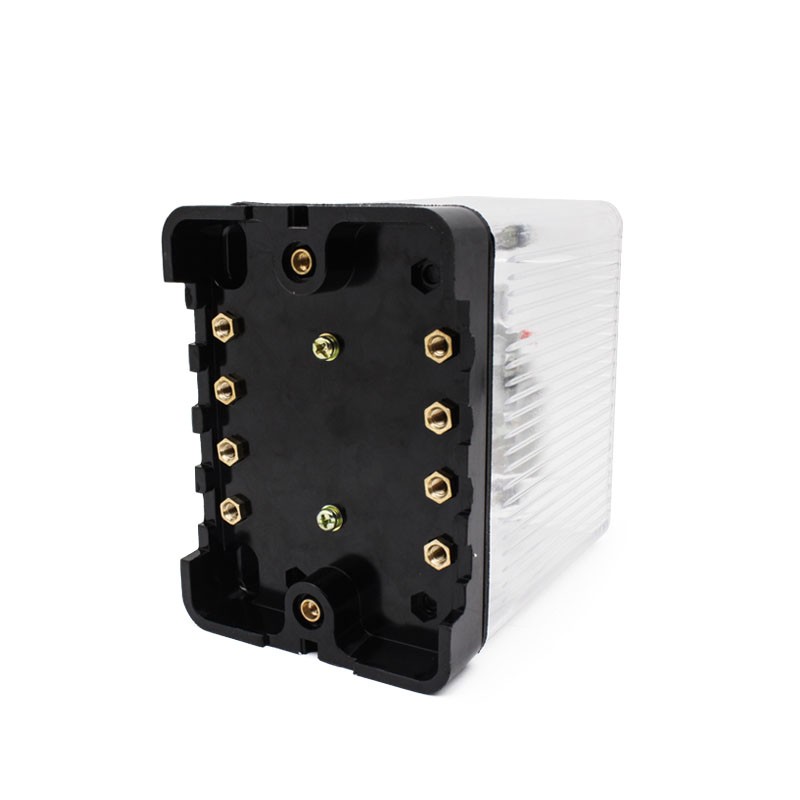

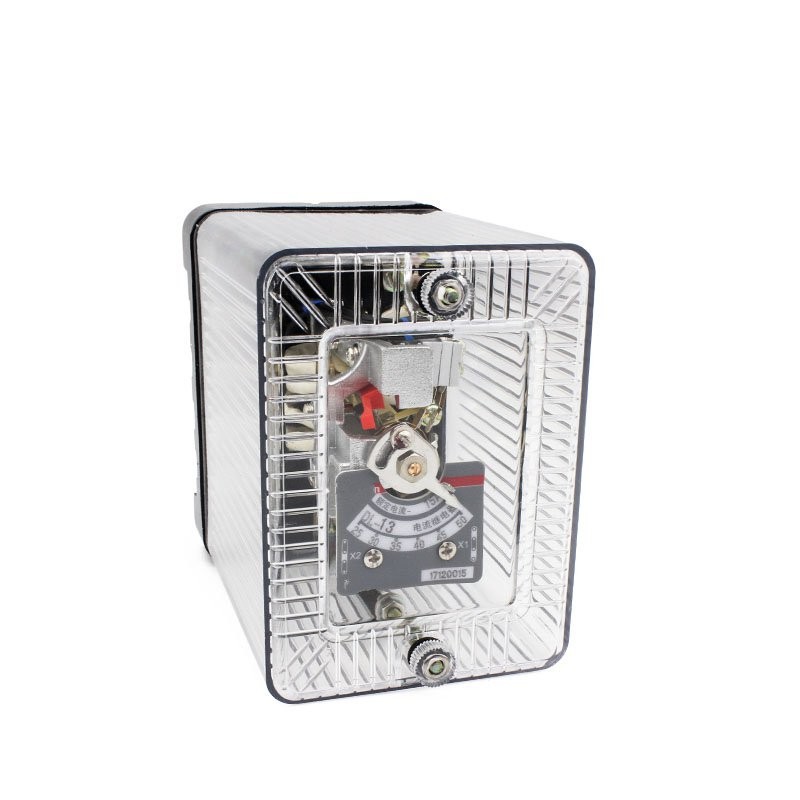

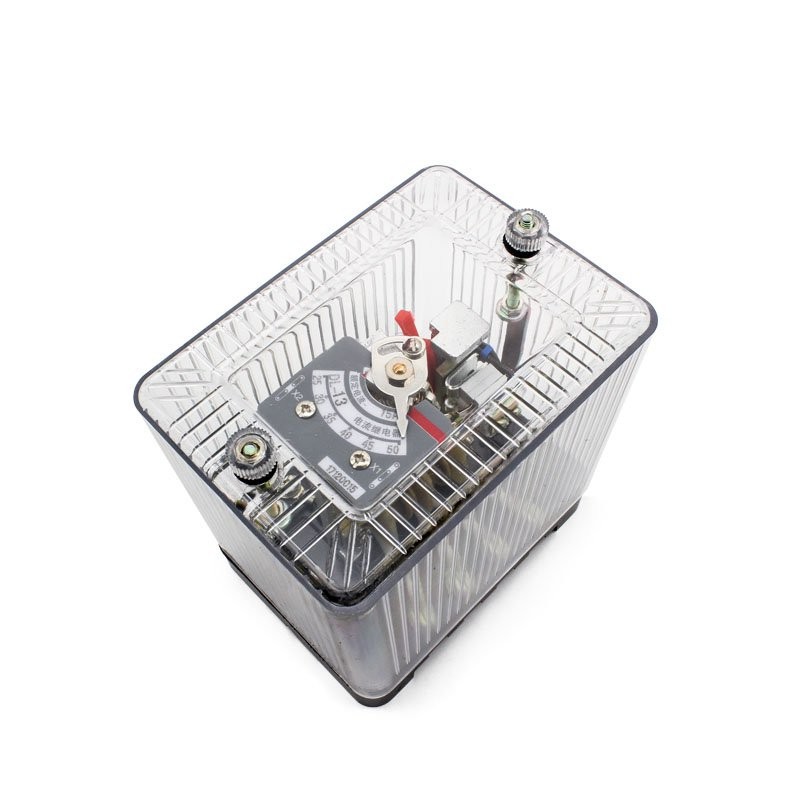

DL-10系列电流继电器

发布时间：2023年09月20日人气： 次

DL-10系列电流继电器



DL-10系列电流继电器
DL-10系列电流继电器
DL-10系列电流继电器
DL-10系列电流继电器
DL-10系列电流继电器


产品概述

     整定电流：0.2A、0.6A、2A、6A、10A、20A、50A、100A、200A
     整定误差：≤±3%
     返回系数：200A≥0.7 其余规格≥0.8
     动作时间：1.2倍≥0.15s3倍≥0.03s
     触点断开容量：DC40W、AC200VA
     触点形式:一动合一动断
     外形尺寸：128×94×141mm
     安装方式：板前接线板后接线
     注: 带“CN”额定电压为100V

应用范围

     DL-10系列电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。

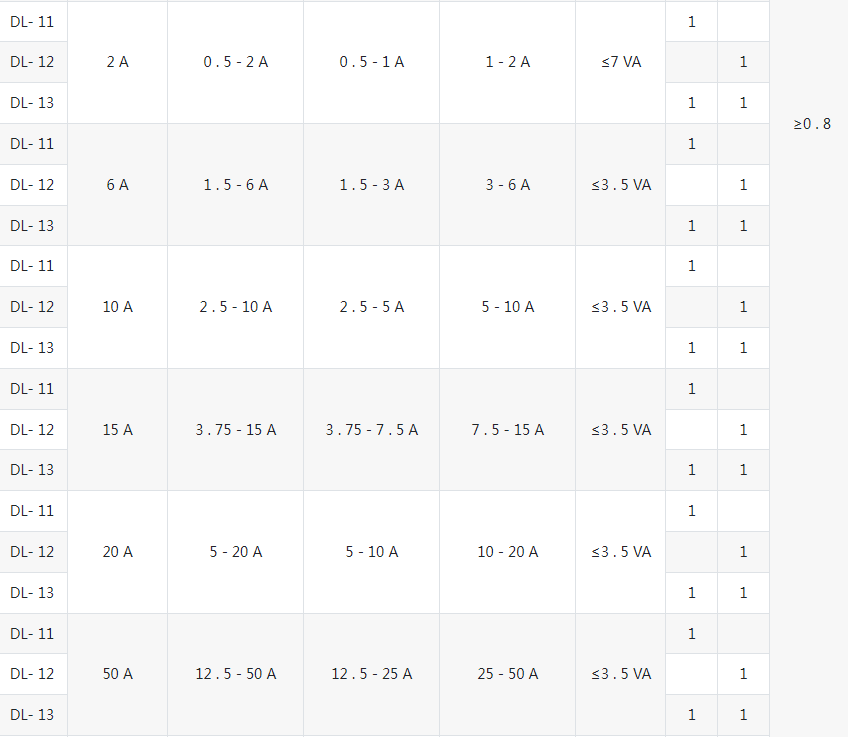

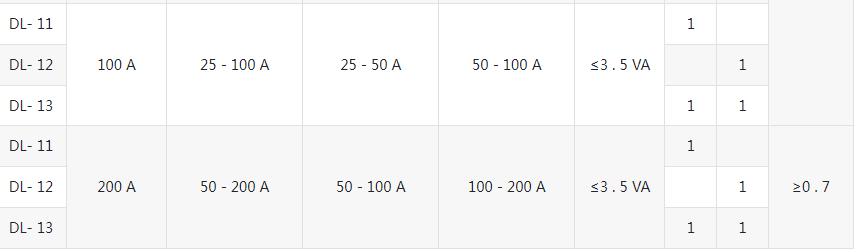

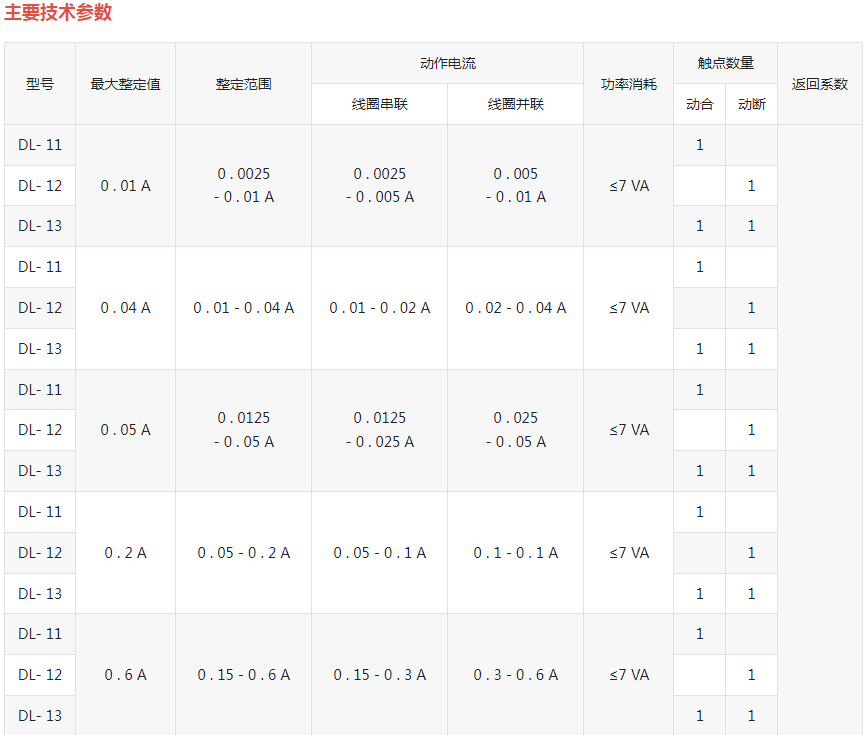

主要基数参数

DL-10系列电流继电器
DL-10系列电流继电器
DL-10系列电流继电器

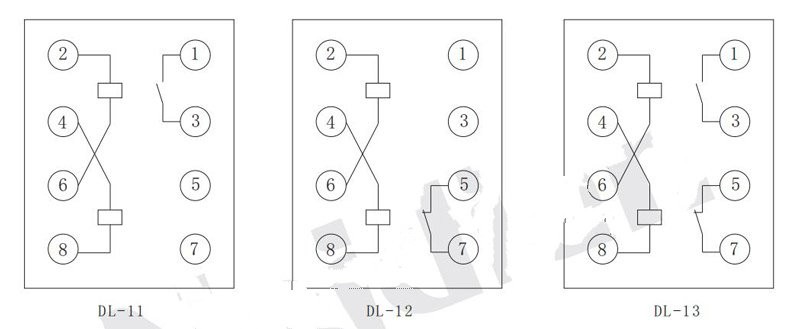

内部接线

DL-10系列电流继电器

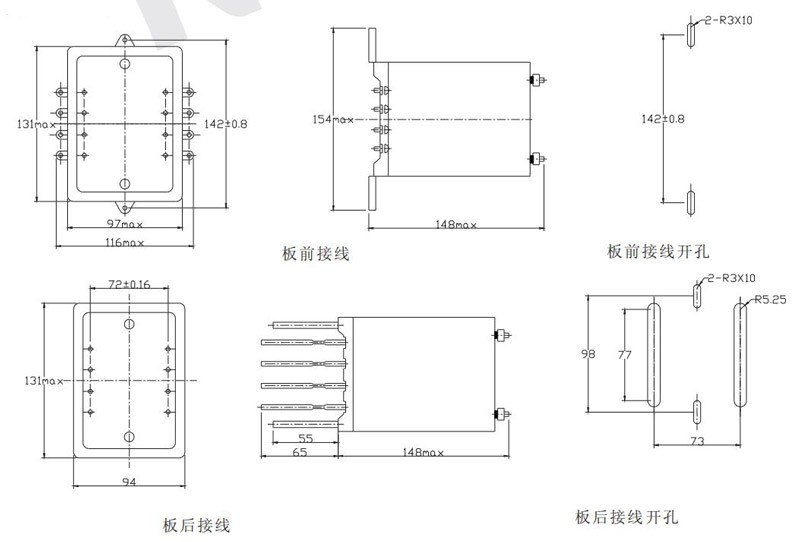

外形及开孔尺寸

DL-10系列电流继电器
