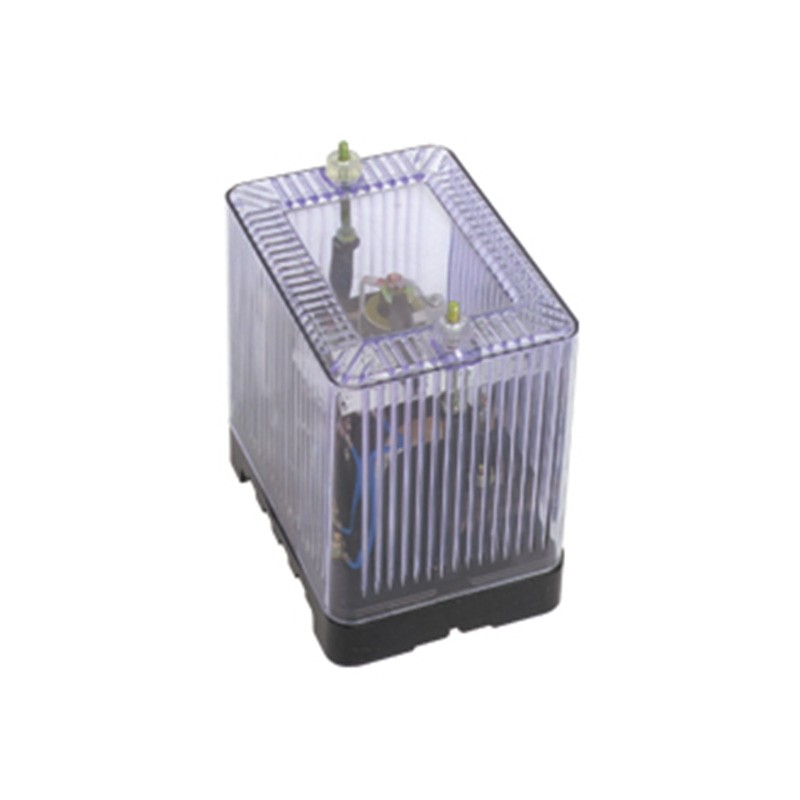

LY-30系列电压继电器
产品概述
额定电压：线圈并联：30、100、200V；
线圈串联：60、200、400
整定电流范围：12~48V、40~160V、80~320V
触点型式：一动断、一动合、一动断一动合、二动断、二动合
返回系数：1.25
功耗：在最小整定电压时为1VA
触点容量：直流50W；交流250VA
外型尺寸：LY31~35前接线154x116x141,
后接线：128x94x181;LY-34~37:106x60x146
应用范围
继电器为整流型瞬动电压继电器，用于继电保护装置线路中，作为欠电压闭锁启动元件，替代DJ-100A系列，DY-36C -DY-29C,DY-35,36型电压继电器。

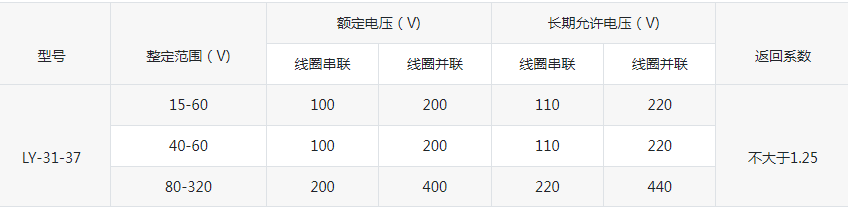

主要技术参数
动作时间：继电器在0.5倍实测动作值时，动作时间不大于0.15s。
触点形式：1动合，1动断，1动合1动断，2动合，2动断。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开 容量为50W。输出触点在上述规定的负荷下，产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A

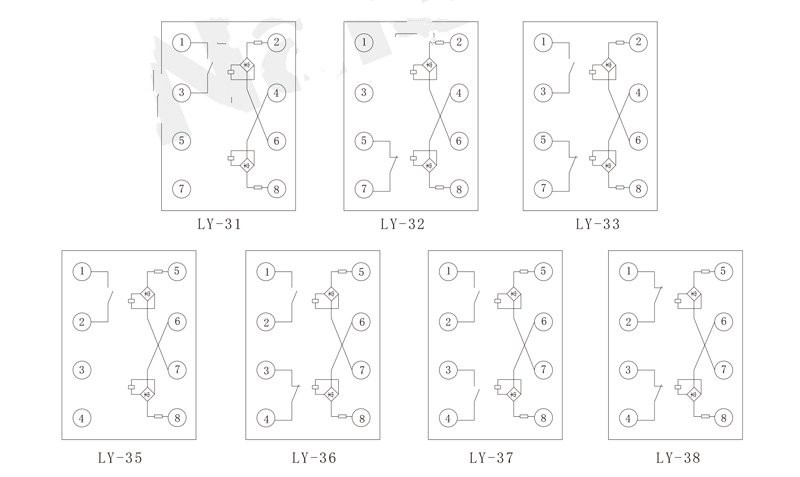

内部接线

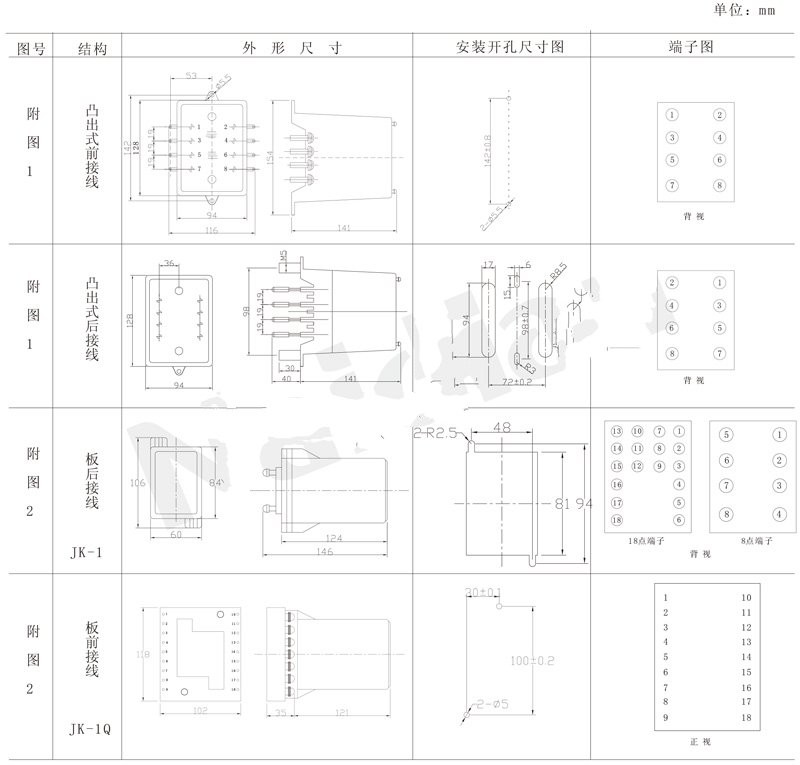

外形尺寸及开孔尺寸
LY-31-LY-33型壳体采用凸出式固定接线结构，外形及安装开孔尺寸详见本手册附图1.
LY-34-LY-37型壳体采用凸出式插拔结构，外形及安装开孔尺寸详见本手册附图2.
