NDS15PF数字式拨码式时间继电器
产品概述
NDS15P系列数字式时间继电器（以下简称继电器）适用于交流50Hz、工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预定的时间接通或分断电路。
该继电器为数字拨码设置，完全取代ST3P、AH2、AH3系列产品，同时解决ST3P、AH2、AH3系列产品电位器调节非线性的缺陷，可广泛应用在自动化控制电路中作延时控制之用。
本系列继电器执行Q/ZND 0081企业标准，符合GB 14048.5和JB/T 10047有关规定。
主要技术参数

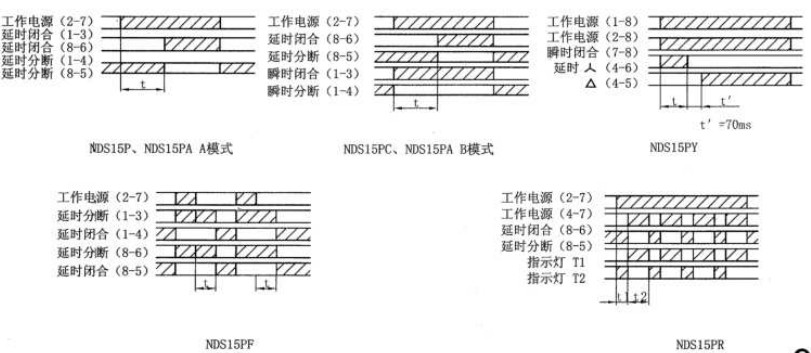

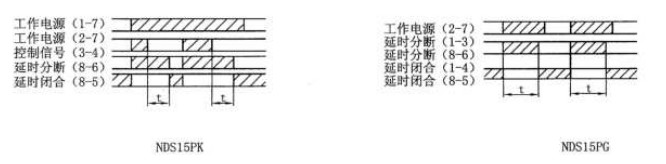

工作时序图
接线图
外形尺寸图（mm）
使用说明
1、按照继电器罩壳标签上的接线图，参考第八条电路举例将产品接入控制电路中。
2、调整拨码开关，预制好延时时间，接通电源，继电器开始按第三条对应工作时序运行
3、NDS15PF通电时间应≥2s。
4、NDS15PK信号控制端（3、4）闭合时应大于50ms，从控制端（3、4）断开时刻起，继电器开始延时，延时至预置时间，继电器释放，且控制端切勿输入电压或接地，同时应避免同电力线绞合走线，以免损坏产品。
5、NDS15PA模式A、B可通过调节面板上的拨档开关选择，且应在产品通电前设置好延时时间及A、B模式。
6、NDS15PY星三角转换延时时间为70ms。
