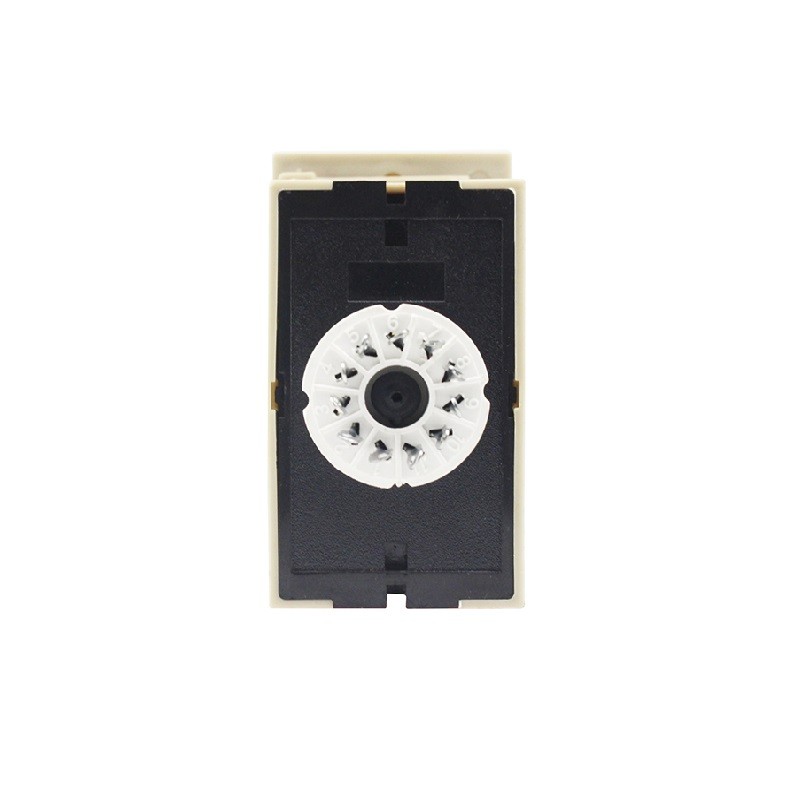

DH14J计数继电器1
产品概述
DH14J计数继电器（以下简称计数器）适用于交流50/60Hz，额定工作电压380V及以下或直流工作电压24V的控制电路中作计数元件，按预置的数字接通或分断电路。
本产品符合GB/T 14048.5的要求。
主要技术数据
1、工作电源∶AC380V、220V、110V、36V、24V 50/60Hz允许电压波动范围为（85%～ 110%)Ue: DC24V.
2、计数范围∶1～9999;
3、计数方式∶
a）接点信号∶继电器触点、行程开关等;
b）电平信号∶脉冲电平（H∶DC4V～30V有效，L∶0～DC2V无效）;
c）传感器信号∶光电开关、接近开关、霍尔开关;
4、计数速度∶a）接点信号∶30次/秒;b）电平和传感器信号∶100次/秒;
5、复位方式∶面板按钮开关复零和接线端子⑧、①短接复零;
6、辅助输出电源∶DC12V 30mA（max）;
7、触点容量∶3A AC250V（阻性）
8、停电记忆∶10年;
9、输出模式∶N 制式;
10、安装方式∶面板式或35mm导轨式;

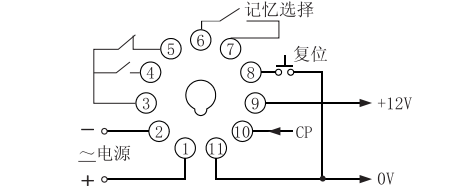

注∶a）接线端子①与②为电源（直流时①为正极，②为负极）;③、④、⑤为一组转换常开、常闭触点，③、④为常开触点，③、⑤为常闭触点;⑧为复位端;⑪为0V（即地）;⑩为计数信号输入端;⑨为辅助电源DC12V 30mA（max）输出端提供给传感器作为电源。
b）在⑥、⑦短接状态下工作时，具有停电记忆功能，故具有累积计数功能;在⑥、⑦断开状态下工作时，具有开机自动清零功能。
外形及安装尺寸图
