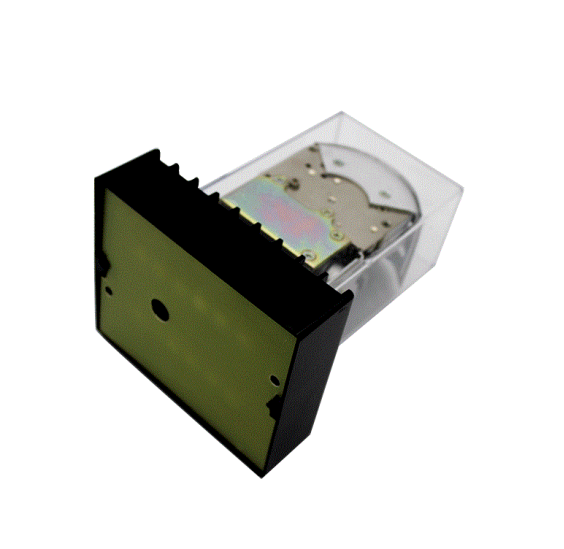

DS-20系列时间继电器
应用范围
DS-20系列时间继电器（以下简称继电器）作为辅助元件用于各种保护和自动控制线路中，使被控元件的动作得到可 调节的延时，继电器DS-21-24是短时带电的时间继电器；DS-21/C-24/C是长期带电的时间继电器（带外附电阻）； DS-25-28是交流时间继电器。该继电器具有一付瞬动转换触点，一付滑动延时主触点和一付终止延时主触点。
主要技术数据
延时范围:0.2～1.5s 1.2～5s 2.5～10s 5～20s
整定电压:24V、48V、110V、220V
动作电压:电流: ≤85%直流: ≤70% 返回电压≥5%
触点容量:直流有感100W
长期允许电流5A
触点形式:一副瞬动转换、一副滑动、一幅终止
开孔尺寸:81.5×55.5mm
安装方式采用JK-1、JK-1Q壳体
注：直流带“C”为长期工作
动作值：DS-21-24不大于70%额定电压；DS-21C-24C不大于75%额定电压；DS-25-28不大于85%额定电压。
返回值：不上于5%额定电压。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷中产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交 流电压历时1分钟试验而无绝缘击穿或闪络现象。
外附电阻对照表
内部接线
外形及开孔尺寸
