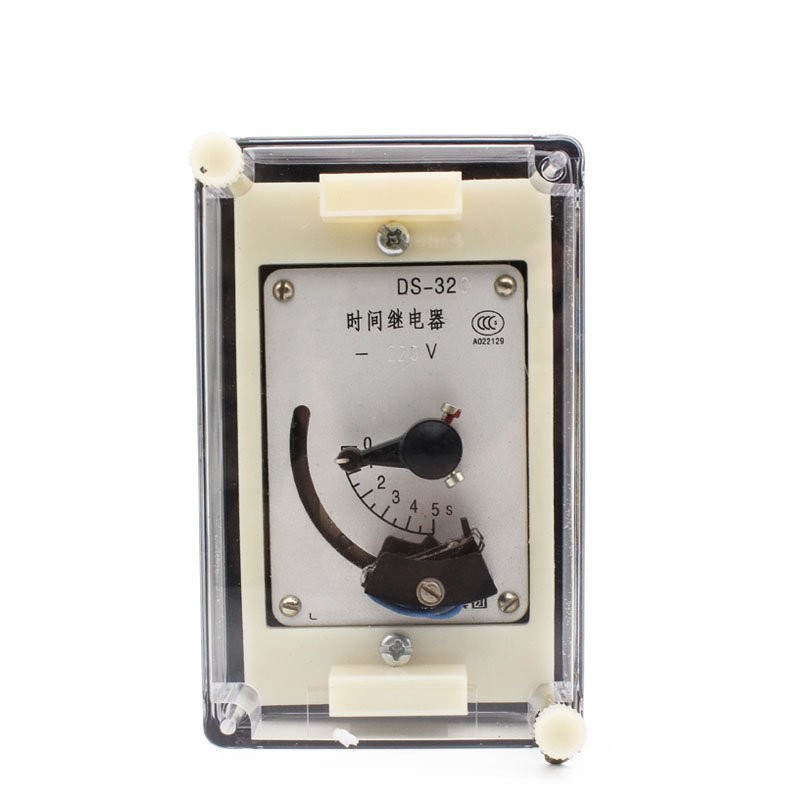

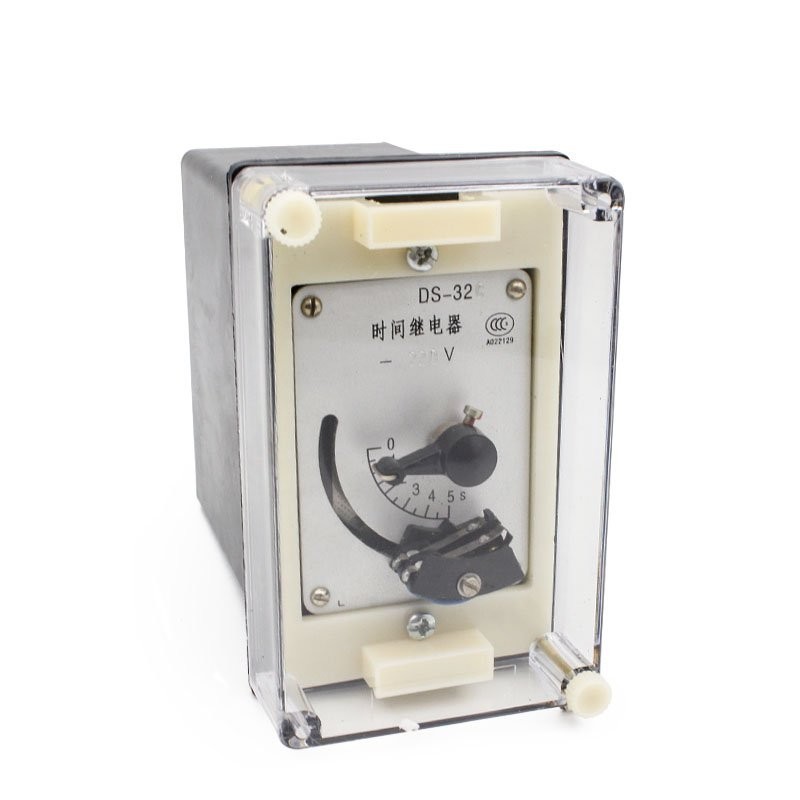

DS-30系列时间继电器
用途
DS-30系列时间继电器（以下简称继电器）作为辅助元件用于各种保护及自动装置中，使被控元件达到所需要的 延时，在保护装置中用以实现主保护与后备保护的选择性配合。
结构和原理
1.本继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器 其内部装 有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点，一付延时主触点（终止触 点），根据不同的规格，可以安装一付滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值 ；继电器 由其安装及接线方式不同，同一机芯可以有二种结构形式，即A11K为嵌入式安装；A11H为凸出安装后接线，见本手册 附图3.继电器盖子上可以装设拖针，以指示继电器动作情况,(规格表中型号后带有X的即为带有拖针的规格）为便于维 修继电器内部有插件，在取下盖子后即可将继电器部分抽出。
继电器没有动作时，瞬动转换触点的闭触点闭合，延时触点断开，拖针指零，当向电磁铁供电后，电磁铁吸合， 瞬时转换触点进行瞬时切换，钟表机构开始转动，延时动触点向闭合方向移动，同时带动拖针转动，根据延时触点的 整定滑动触点及主触点先后接通，主触点接通后由于止档限制机构的转动，机构停止，继电器将可长期停留在主触点 闭合的状态下，当电源断开后各触点瞬时复归至原来状态，拖针留在该处，其指示值应符合主触点整定值，（实际上 拖针指示值应稍大于主触点整定值，因为触点在接通后仍可滑行一段距离，另外当电源在延时未完了时断电，则拖针 所指示的时间完全 等于动触点整定值，因而拖针可指示出继电器的复归时间，便于分析问题）拖针可以方便的在继电 器外部复归，将盖子上的旋钮依顺时针方向旋转，首先拖针碰到动触点而停止，继续转动旋钮，使刻盘上零位对准拖 针为止。
2.继电器的内部接线图见图1.
3.直流继电器动作电压不大于70%额定电压，交流继电器动作电压不大于85%额定电压，返回电压不小于5%额定电压。
4.继电器延时的误差：（指在20+5℃时10次动作中，最大与最小值之差）
DS-31,DS-31C,DS-35,DS-35C为0.06s.DS-32,DS-32C,DS-36,DS-36C为0.125s.DS-33，DS-33C,DS-37,DS-37为0.25s.DS-34,DS-34C,DS-38,DS-38C为0.5s。
5.继电器线圈在额定电压下的功率消耗
对于直流短时工作的：DS-31,DS-32,DS-33,DS-34不大于25W。对于直流长时工作的：DS-31C,DS-32C,DS-33C,DS-34C不大于15W。对于交流短时工作的“DS-35,DS-36,DS-37,DS-38不大于20VA。对于交流短时工作的“DS-35C,DS-36C,DS-37C,DS-38C不大于20VA。
6.热稳定性
对于交直流短时工作的，线圈可承受110%额定电压，历时两分钟，其温升不大于65℃。对于直流交流长时工作的，线圈（经附加电阻）可长期承受110%额定电压，其温升不大于65℃。
7.继电器各触点断开感性负载50W。（U不大于220V,I不大于1A，T小于5ms).
8.继电器触点可长期闭合电流5A。
9.继电器带电部分对导磁体的绝缘强度可承受交流50Hz,2KV,历时1min而不击穿。
10.继电器可工作5000次而无机械损坏。
11.继电器使用温度范围：-20-+40℃。
产品参数
延时范围：0.125～1.25s、0.5～5s、1～10s、2～20s
整定电压：直流: 100、110、127、220V
交流: 24、48、110、220V、380V
动作电压：电流:≤85% 直流: ≤70%
返回电压≥5%
功率消耗：15～25W
触点容量：直流有感100W
长期允许电流5A
触点形式：一副瞬动转换、一副滑动、一幅终止
开孔尺寸：107.5×62.5mm
安装方式：采用A11K、H、Q壳体
注: 直流带“C”为长期工作
技术数据
1.继电器型号说明：
例：DS-31C/2XA11K
其中：DS表示电磁式时间继电器。
31-38为设计序号，并用其第二位数字同时表示延时范围，及电源种类（1-4为四种延时范围同时表示直流电源，5-8表示与1-4相同的延时范围，但为交流电源）。
/2表示有滑动延时触点。

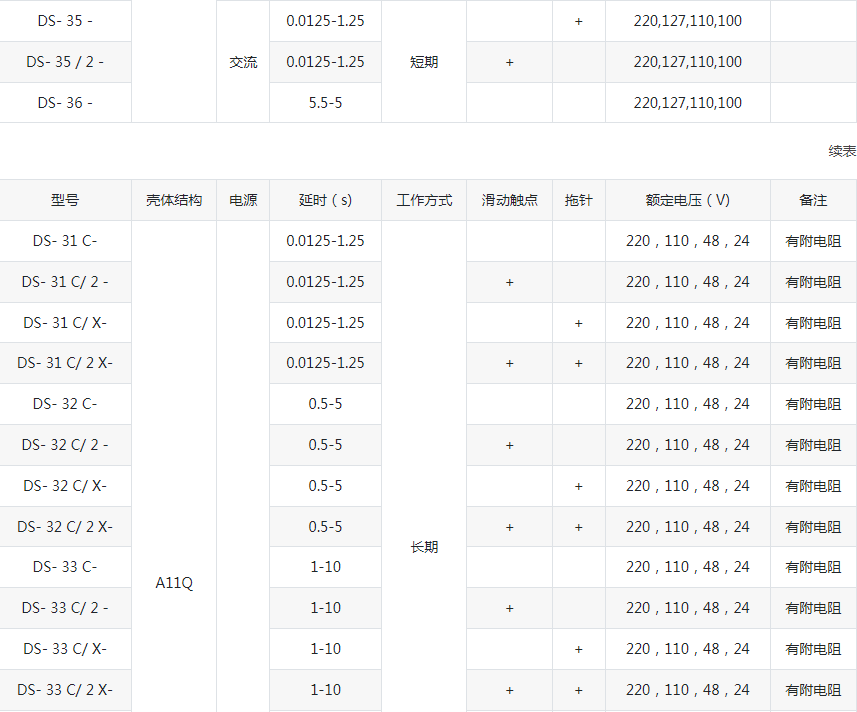

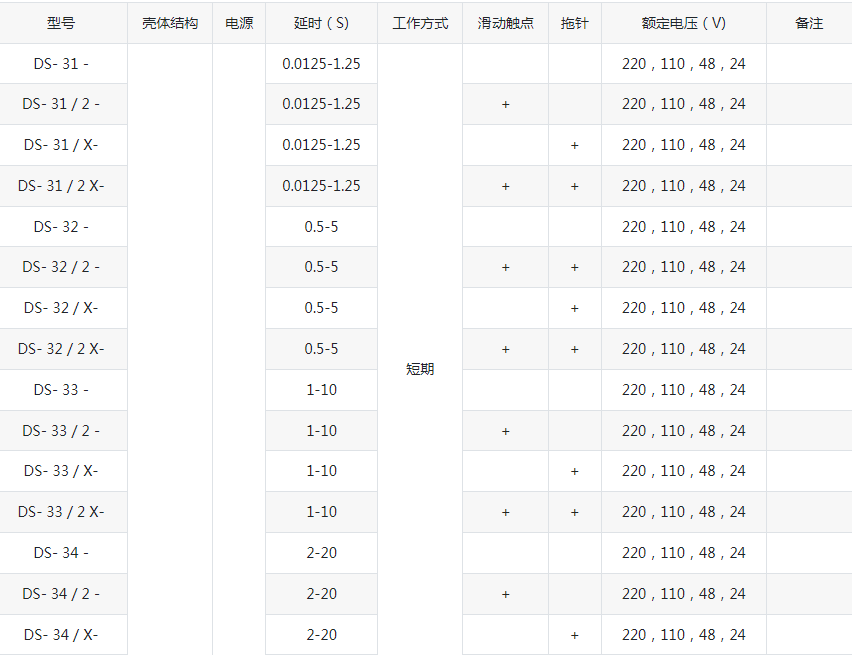

/X表示有拖针。（见表1）
11K表示嵌入安装，后接线
上例为：嵌入式，后接线延时为0.125-1.25s，长期工作，带有滑动延时触点及拖针的时间继电器（型号不能表示电压规格，因而在订货时要注明额定电压）。

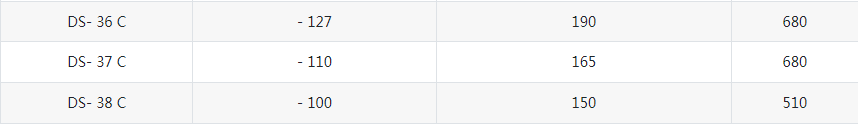

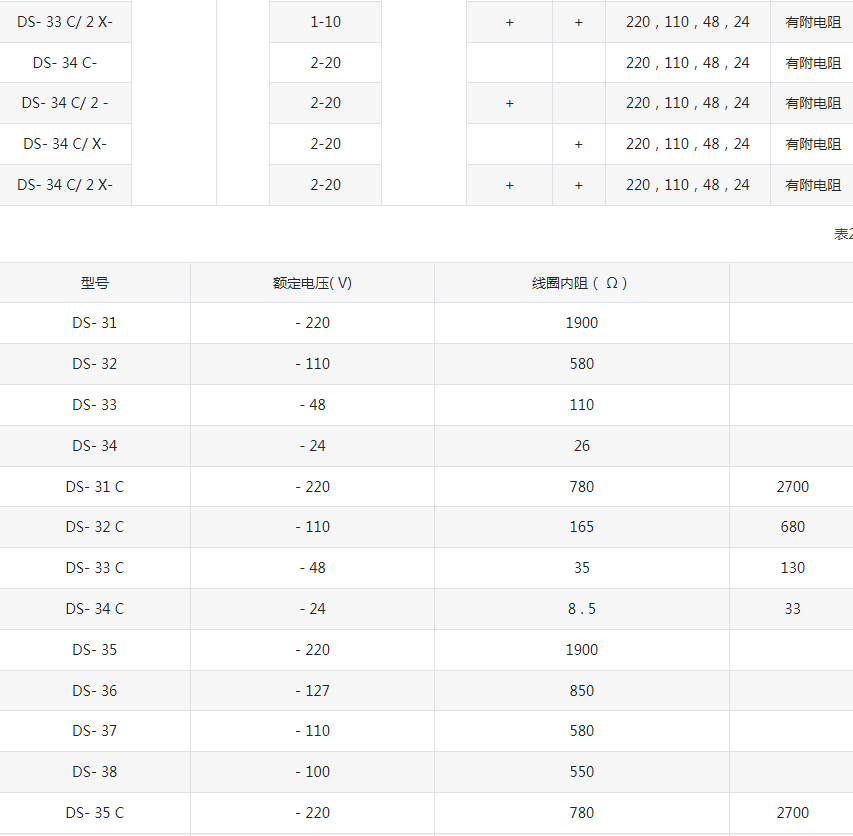

2.线圈电阻值（见表2）
3.重量：1Kg
外形及开孔尺寸
