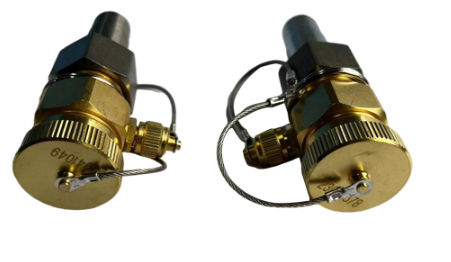

取油样活门BDHM35
一、产品概述：
该产品吸收了欧美产品的优点，结合国内实际应用的需要，精心设计、制造而成。主要用途是取油样和放油，适用于各种油浸式变压器。
二、产品结构特点：
1．主要采用聚四氟乙烯 O 型圈密封，可实现反复使用，不损伤密封面。
2．该产品外形美观大方，结构新颖简洁，操作方便灵活。
三、产品技术参数：
型号规格 | BDHM35-SW(不锈钢焊接) |
公称压力 Mpa | 0.6 |
实验压力 Mpa | 1.6 |
使用温度(℃) | -25— 120 |
适用介质 | 水、蒸汽、油品等 |
材料 | 优质 H62 |
四、产品安装说明：
1.在变压器箱壁上按照设计的需要高度，钻φ16 毫米的安装孔。
2.拆下螺母 4 将安装管 5 插入变压器箱壁的安装孔内， 注意保持螺母 4 与安 装管不要分离。
3.用电焊条将安装管与变压器箱壁进行良好焊接，建议使用 CHS132(A132)型 不锈钢焊条进行焊接处。
4.安装油样阀门前一定要清理干净焊渣， 做好清洁工作， 保持安装面的干净极 为重要，可以在 O 型密封圈 3 表面涂抹少许凡士林油脂。
5.安装时一定要保证 O 型密封圈平整的放在密封槽内，然后用两把 S27 开口 扳手将油样阀门固定，转动螺母 4 至 16 牛顿米。
五、产品使用说明：
1.油杯取油：
a) 逆时针旋下后端盖，用油杯接在取油口下；
b) 逆时针旋下取油口盖，用一字螺丝刀把阀芯逆时针旋至合适的流速；
c) 先放掉约 50 毫升变压器油，然后换干净油杯取足新鲜的变压器油；
d) 取完油样后， 用一字螺丝刀把阀芯逆时针旋紧至 10 牛顿米， 确认取油口 无油样滴出；
e) 用手旋紧取油口盖和后端盖。
2.放油： 逆时针旋下后端盖， 用一字螺丝刀把阀芯逆时针完全旋出， 即可进行 放油操作。
六、产品安装示意：
