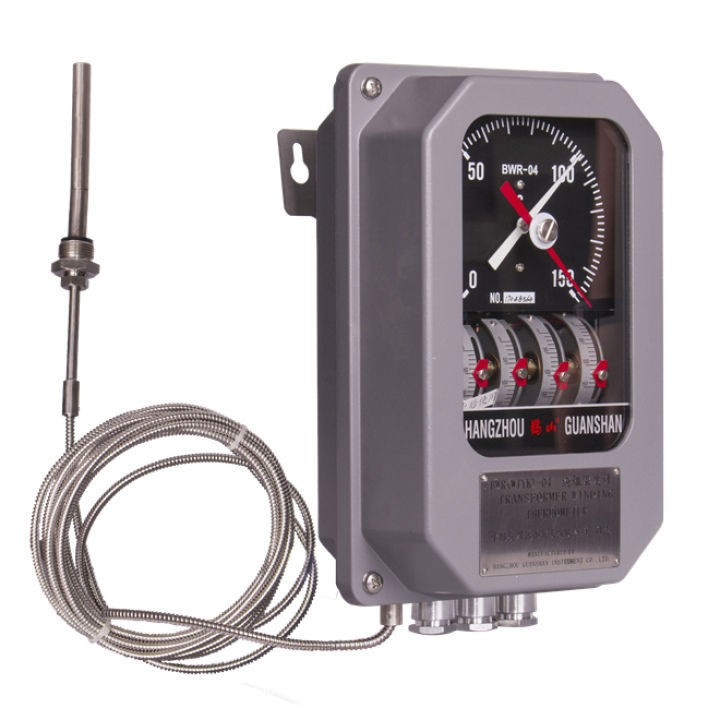

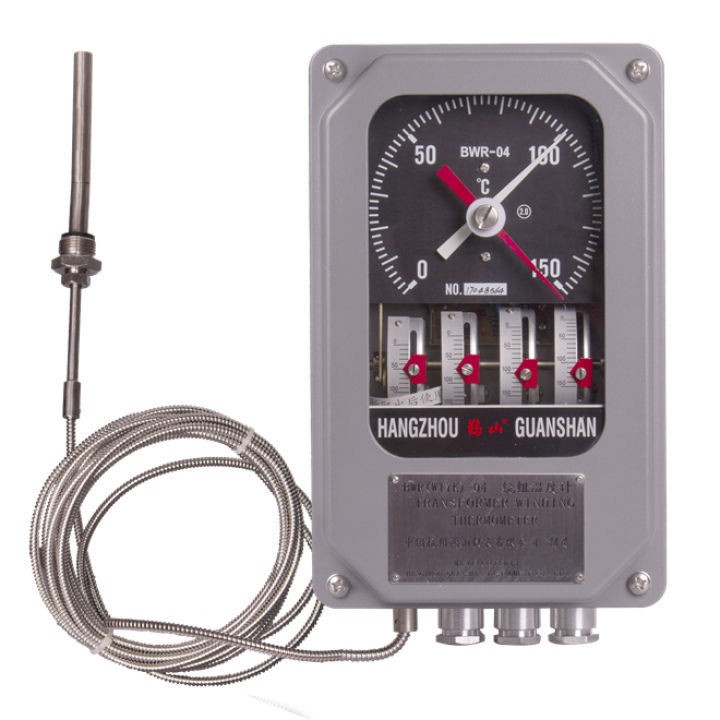

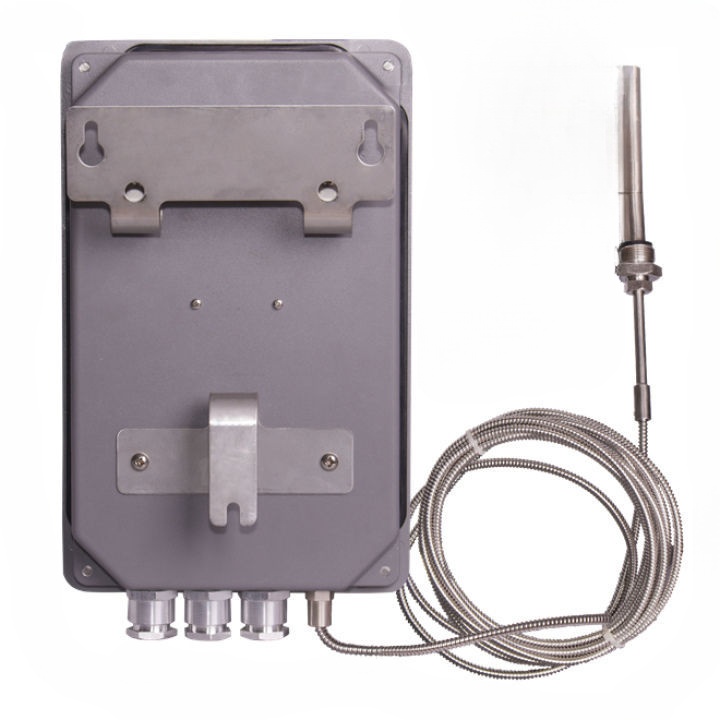

BWR-04型系列变压器用绕组温度控制器

发布时间：2024年01月08日人气：次

BWR-04型系列变压器用绕组温度控制器

用途说明

绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。所谓热模拟测量技术是在易测量的变压器顶层油温TO基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=TO+△T即可模拟变压器最热点温度。

本公司经过多年的市场需求调研，而开发研制生产的新型BWR（WTYK）-04绕组温度计具有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。并且该仪表是绕组温度计和电流匹配器设计于一体，从而实现具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。同时通过高新技术的无触点位移传感器，将变压器绕组温度计完全同步的信号远传至控制中心，通过XMT（XST）数显仪或计算机系统，实现同步显示、控制变压器绕组温度。避免位移接触型电位器接触不良而信号失真，确保变压器正常运作。为广大用户方便配套使用和安装，本套仪表电源采用交直流通用供电系统，且供电电压范围宽。

主要技术指标

1.环境温度：-40~+55ºC。

2.防护性能：按GB4208-1993。

3.抗震性能：在50~120HZ振频，0.2mm振幅下正常工作。

4.测量范围：0-150ºC。

5.指示精度；2.0级。

6.温包尺寸：Φ14×150，安装螺纹M27×2。

7.毛细管长度：从表头到温包距离L=5米。

8.开关设定值：0-150ºC范围内可调，开关误差±4ºC，开关切换差（6±2ºC）。

9.接点容量：AC220V、5A。

10.仪表的时间常数：小于30秒。

11.电热元件的时间常数：9分钟。
