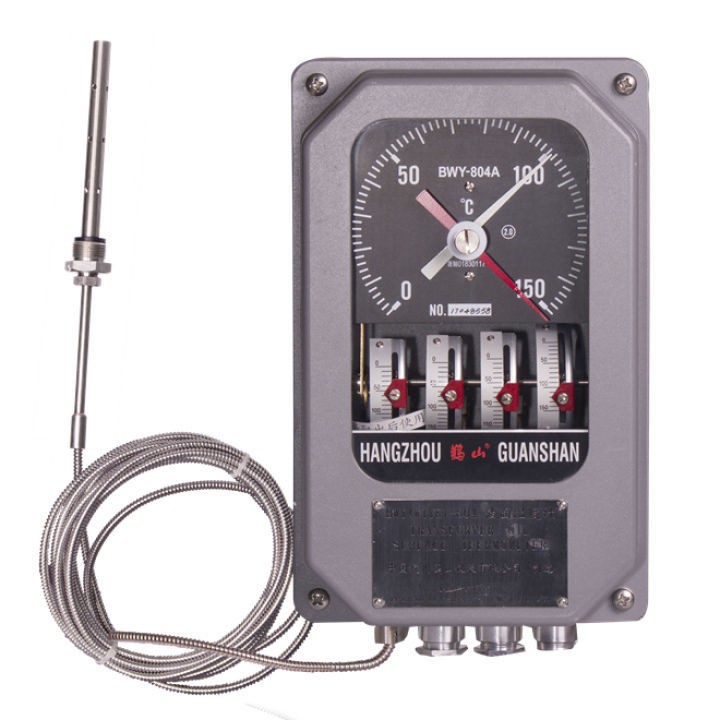

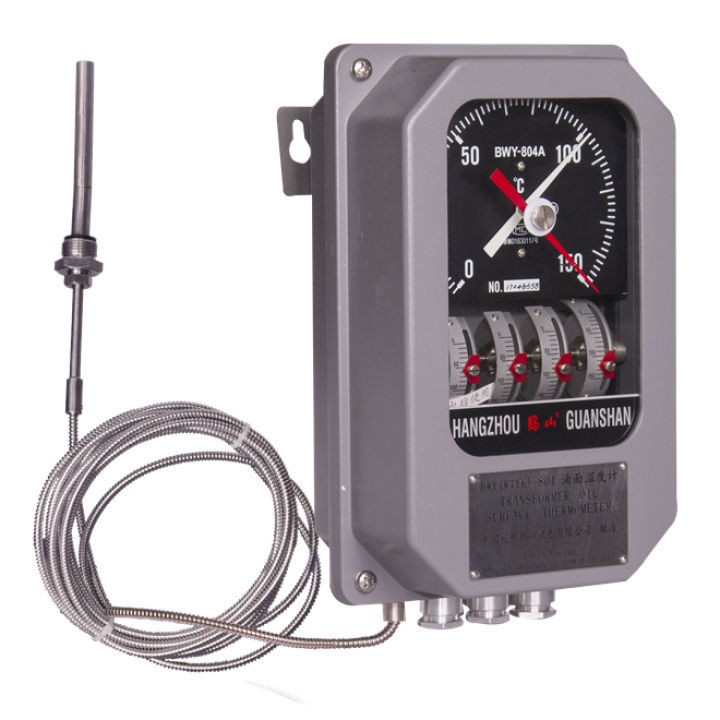

BWY(WTYK)-804ATH油面温度计
用途说明
BWY-804系列变压器温度控制器，是本公司根据JB/T6302-92《变压器用压力式温度控制器》标准，在BWY-802、803型温度控制器的基础上研制开发的新一代产品。适用于中、大型变压器作油面温度测量控制。
BWY-804系列温控器具有以下新特点：
1、适用范围广：
针对变电所无人值班的智能化控制要求，本机能输出以下控制信号：
（1）Pt100铂电阻；
（2）直流4-20mA电流；
（3）RS232、RS485通讯接口。
2、带有4组开关，开关可全量程设定，分别用于变压器冷却系统的控制，超温报警，超温跳闸等。
主要技术指标
（一）BWY-804系列温控器主要技术指标：
1、正常工作条件：-30~+55℃，相对湿度5%~95%
2、温度测量范围：0~150℃
3、指示精确度：2.0级
4、温包尺寸及安装螺纹：φ14×150mm；M27×2
5、控制性能：
（1）设定范围：全量程可调
（2）设定精确度：±4℃
（3）开关差：6±2℃
（4）额定功率：AC220V/5A
（5）出厂标准设定点：K1=55℃ K2=65℃ K3=80℃ K4=120℃
6、输出性能：Pt100、4-20mA、0-5V或1-5V
7、防护等级：IP55。
型号技术参数
型号：BWY(WTYK)-804TH
指示精度等级：2.0%
螺纹：M27*2
测量温度：0~150℃
开关组数：四组
输出信号：Pt100；可增加4-20mA输出信号

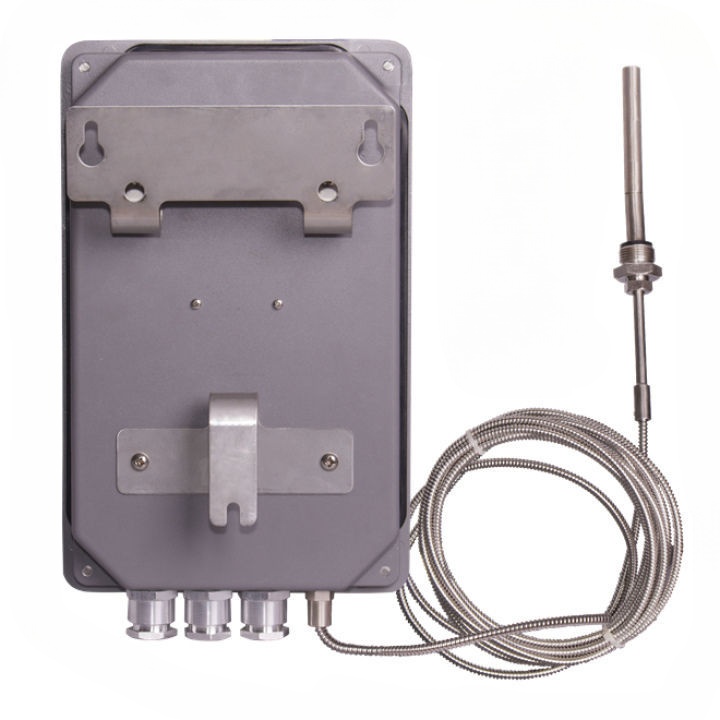

安装方式：挂式
