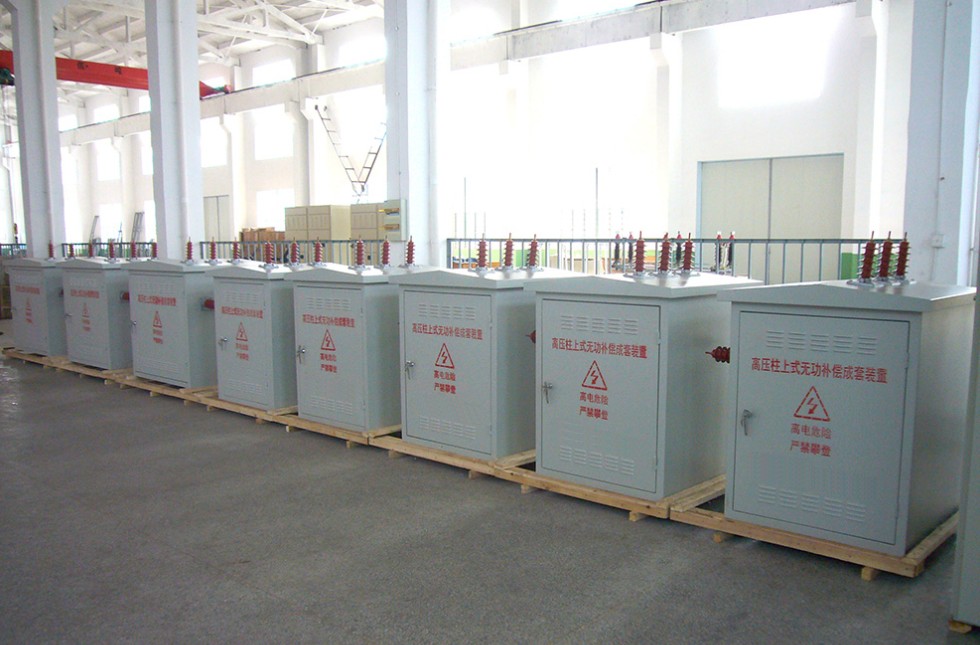

10kV柱上无功补偿装置
产品用途：
10kV柱上无功补偿装置主要用于户外6-10KV线路无功分散补偿，安装于户外柱上，用来调整电压，降低线路损耗，提高输送功率。
产品特点：
1、电容器及配套设备开关、避雷器、互感器、控制器等组装于6-10kV线路的柱上，单组容量100-1200kvar。
2、可按电压、无功、时间或其他参数，用机械开关或自动进行投切。
3、电容器均内置熔丝及放电电阻，断电后自动放电，确保运行安全。

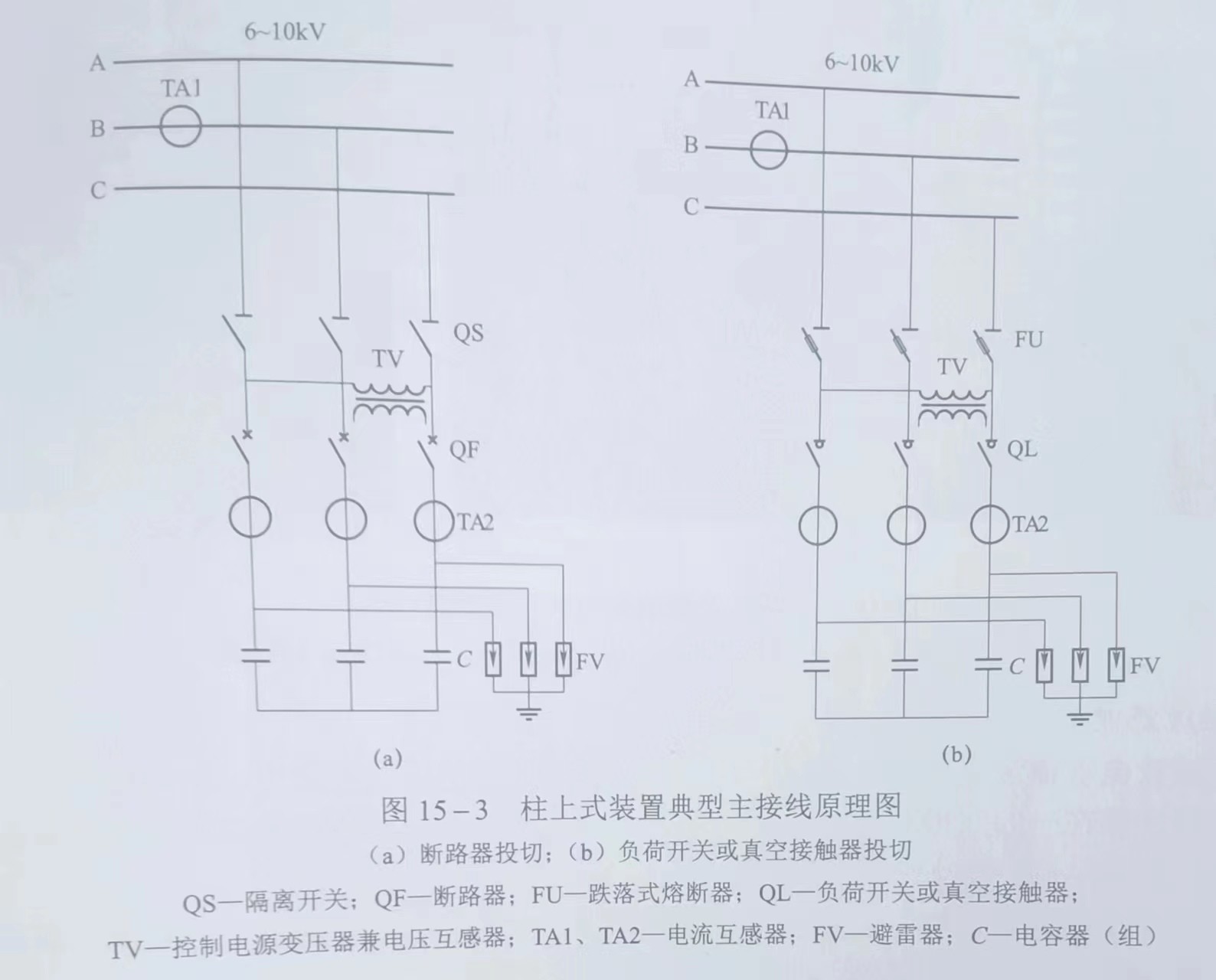

4、柱上无功补偿中跌落式熔断器作短路保护兼做隔离开关，上端从高压线路进线，下端接避雷器及开关箱体。避雷器作吸收操作过电压之用。

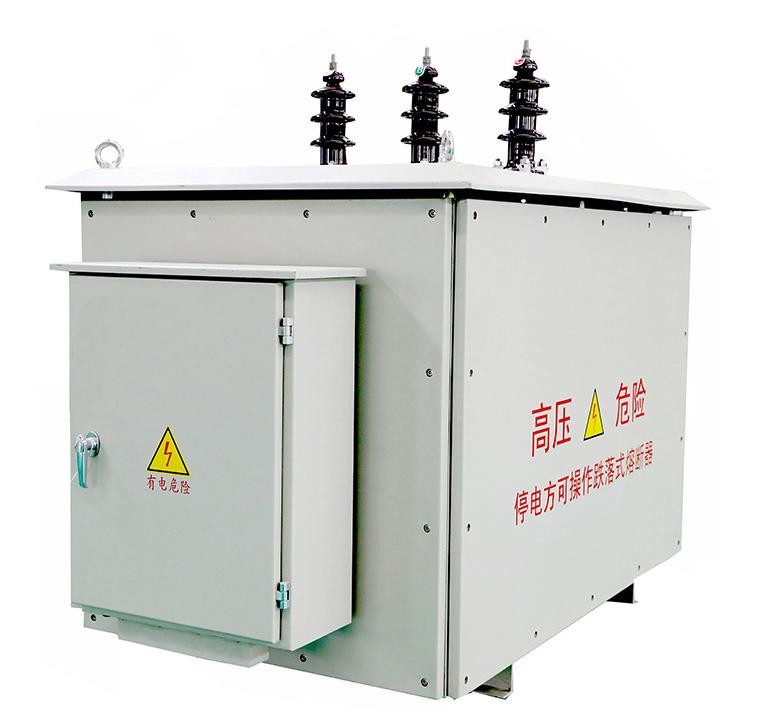

5、开关箱体顶部是进线套管，箱体内有电源式电压互感器（作接触器控制电源及电压采样）、电流互感器、真空接触器，内置式有电容器、控制器及继保装置，端子排均在控制箱内。电容器外围时开关箱体侧面是出线套管。箱体顶部是防雨盖并有吊环。开关箱体安装在两电杆之间的槽钢平台上，安装高度大于3米。控制箱则安装在电杆距地1.5米处，便于操作。开关箱体与控制箱之间控制电缆连接。
使用环境：
1、海拔高度不超过2000米，高于2000米选用高原型产品。
2、环境温度-25℃~+50℃
3、周围无腐蚀性气体或蒸汽，无导电性或爆炸性尘埃。
4、户外风速=35m/s
5、湿度：日平均值不大于95%，月平均值不大于90%。
6、阳光辐射不得超过1000w/m2。
7、安装场所：分为柱上安装及水泥台安装。其中柱上安装又可分为单杆架设及双杆架设。
技术参数：
1、额定电压：6kV、10kV。
2、额定频率：50Hz、60Hz。
3、补偿容量：30~1000kvar。
4、主电路工频耐压：42kV/1min；辅助回路：2.5kV。
5、雷电冲击耐压：75kV。
6、投切开关机械寿命：10万次。
