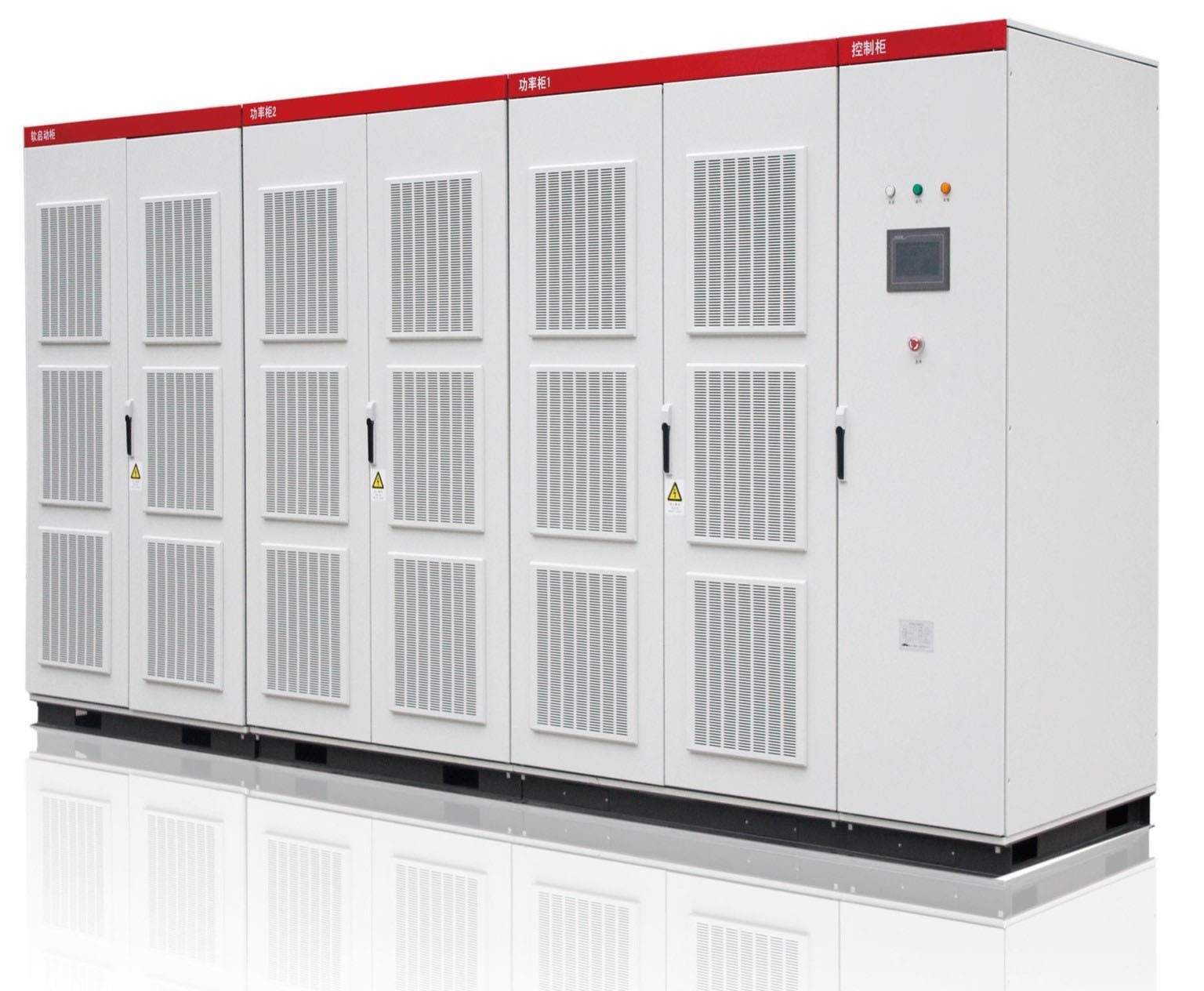

高压SVG动态无功补偿装置
产品用途：
SVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统，属于高压无功补偿柜系列。XR-dSVG产品可以为电网或用电负荷提供快速的有源动态无功补偿，有效提高电网电压的暂态稳定性、抑制母线电压闪变和波动、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数等。
产品与技术实现了0.4kV~35kV全电压等级覆盖， 单机容量最高可达50MVar(可实现多机并列运行扩充容量)。包含直挂、降压、空冷及水冷等多种型式产品，已广泛应用于新能源电站接入控制、电网、煤矿、冶金等行业。

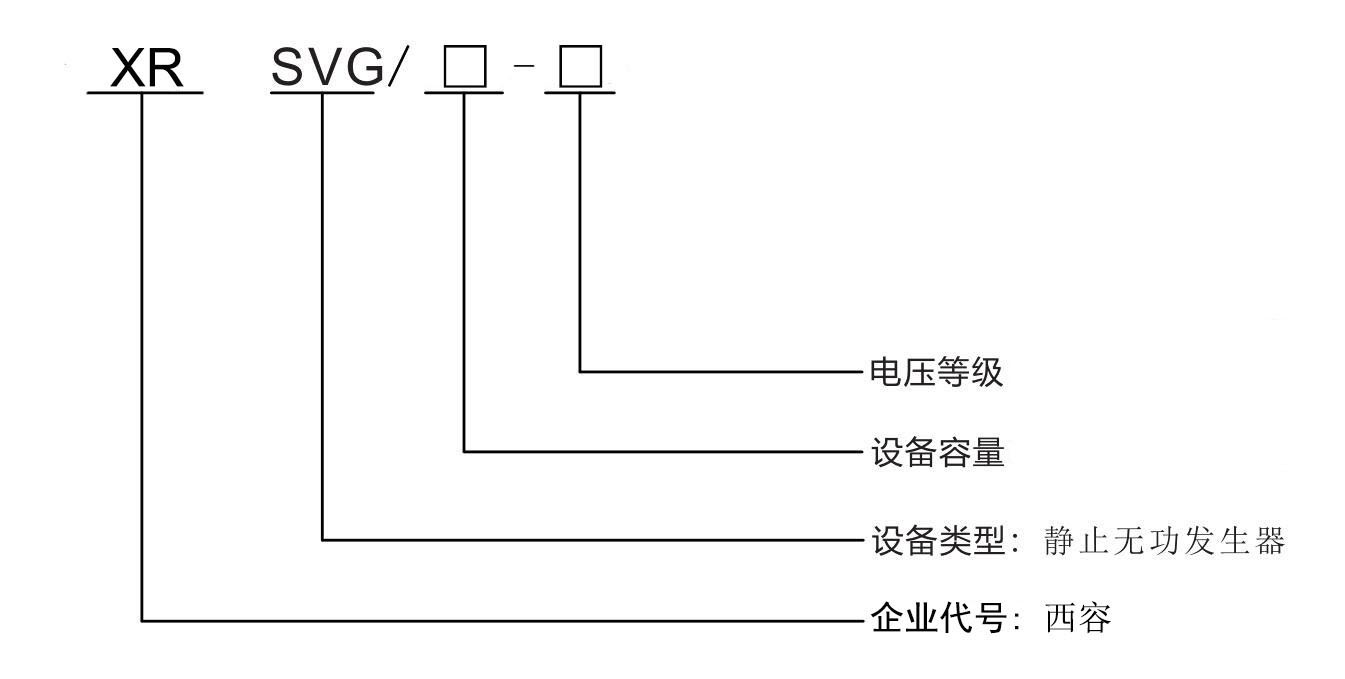

型号及含义：
产品特点:
1、双向补偿：SVG可以作为电容器组用发出无功，也可以当成电抗器用吸收无功；
2、连续容量补偿：可以连续发出感性无功和容性无功，补偿精度高；
3、运行损耗小：效率>99.2%；通常，同容量损耗：SVG<1/2×TCR，SVG<1/3×MCR；
4、占地小：没有滤波支路，不到SVC的一半；
5、响应速度快：基于IGBT器件及控制技术，响应时间小于5ms，电压波动和闪变抑制效果更好；
6、低压特性好：SVG输出电流维持1.0不变（甚至可运行在短时过载区，增加输出电流）；系统电压从1.0降至0.5时，SVG输出无功是SVC的2.5倍；
7、谐波特性好：采用先进的多电平链式电路拓扑结构，以阶梯波逼近正弦波，产生谐波极小。
使用环境：
1、环境温度：-40℃~45℃
2、海拔高度：3500米以下

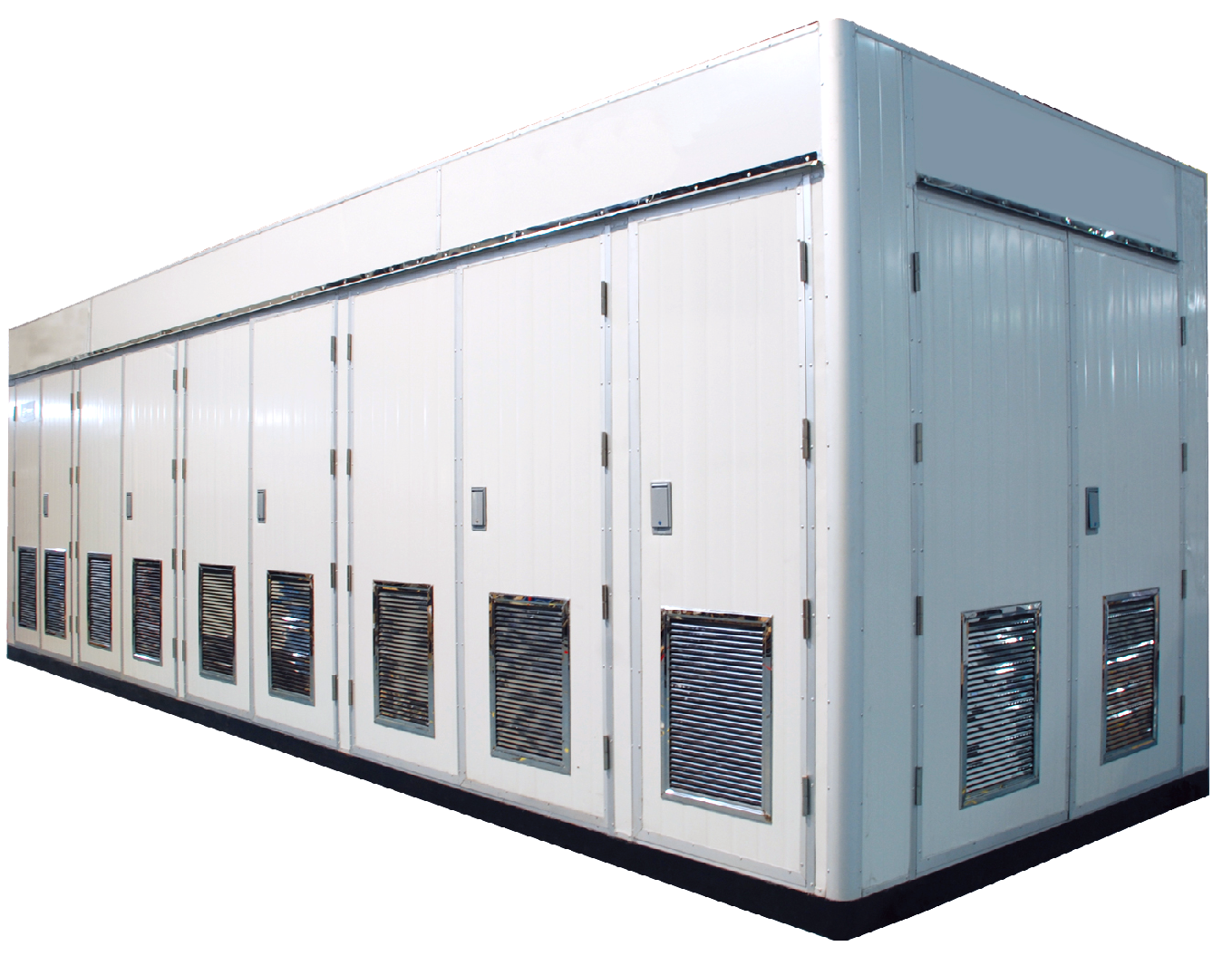

3、安装位置：户内/户外
4、污秽等级：Ⅱ级
5、周围环境要求：不允许有较强的振动与冲击;不允许有腐蚀和破坏绝缘的气体、导电介质、含有危险的介质存在，不允许有严重的霉菌存在。
注：水冷SVG可适用于多风沙、高海拔、高凝露、高盐雾腐蚀性的恶劣环境。
技术参数：
1、额定容量：±1Mvar-±100Mvar；
2、额定电压：0.4kV~35kV；
3、系统频率：50（60）Hz；
4、过载能力：1.2倍额定电压下可以运行1min；
5、响应时间：不大于10ms；
6、有功损耗：≤0.8%；
7、总谐波电流失真（THDi）≤3%；
8、控制电源：380VAC、220VAC或者220VDC；
9、无功调节方式：容性、感性自动连续平滑调节；
10、通讯接口：以太网、RS485和CAN等通讯接口、高速光纤通讯接口；通讯协议：支持MODBUS_RTU、ProfiBUS、电力CDT91规约、IEC61850-103/104、CANOPEN协议、用户自定义等通讯协议；
11、运行方式：恒装置无功功率模式、恒考核点无功功率模式、恒考核点功率因数模式、恒考核点电压模式、负载补偿模式、分时6点控制；
12、并联方式：支持多机并联组网运行、可多母线综合补偿、支持最多组C综合补偿控制；
13、防护等级：室内型满足P40，户外型满足P44；
14、保护功能：输出过电流、系统短路、系统电压、T断线、过温、水冷故障，通信失败保护功能等；
15、冷却方式：强迫风冷（15Mvar以上采用热管散热器或水冷散热器）。
