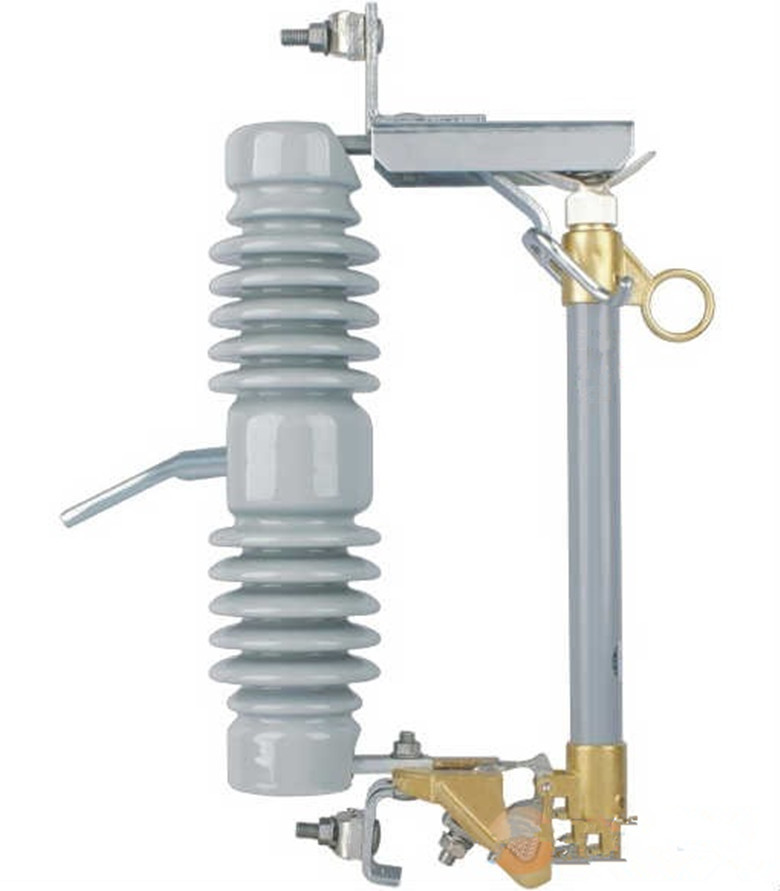

HPRW12-12户外交流跌落式熔断器
产品概述：
HPRW12-12/100A解决了老式熔断器普遍存在的保护特性差、温差高、分合闸高压熔丝受力、开断范围窄等问题，该产品有效的解决了同类型的设计弊端，全面通过了高压电器试验站认证试验，其产品性能全面符合GB15166.3-2008国家标准和IEC282-2国际标准要求，是国家电网、油田系统、铁路系统推广应用得到更新换代产品。
为解决RW系列熔断器的无故障跌落和拒跌现象，并结合脱落式结构改变之前熔断器没有明显断开点的现象而研究出此款产品，且此熔断器为我公司专利产品，具有工频耐压能力强、抗雷击冲击耐受电压高、开断电流大、机械强度高的特点。产品各项标准均符合ISO9001质量保证体系要求。完善的设计，独特的解决方案，使得此熔断器能为输电线路及变电保护提供更安全的运行环境，使供电部门得到最大的收益，减少不必要的维修和损失，从而大大降低了使用成本，且产品使用寿命长达20年。
产品结构简介：
熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式，解决在同一熔断器上开断大小电流的矛盾。
产品优势：
1）产品采用硅橡胶材料作为绝缘体，中心材料采用绝缘引拔棒，支架采用不锈钢304材料作为支架板。
2）开关触头采用T2铜制作。
3）所有连接部分标准件采用合金铜钢标准件（99.9%材质）。
4）开关动作部分是锻压铸铜件、玻纤丝缠绕管。
5）复合绝缘产品熔管上动触头为双触头组合、下动触头为翻转触头设计方式。
6）复合绝缘产品上静触头为双接触面，第一处为施压接触方式、第二位卡和接触方式。
产品主要特点：
1、向下和向上双向逐排气级方式、下端排气或逐级排气
2、熔管为抗紫外线设计
3、机构牢固稳定，操作安全
4、熔丝安装及拆卸简便
产品主要技术参数：
序号 | 名称 | 保证值 | 备注 |
1 | 型号规格 | HPRW12-12/200A | 专利风电熔断器 |
2 | 系统额定电压（kV） | 10 |
|
3 | 熔断器额定电压（kV） | 12 |
|
4 | 额定电流（A） | 熔断器底座 | 200A |
|
熔断件 | 25-200A任选 |
|
5 | 额定频率（Hz） | 50Hz |
|
6 | 额定绝缘水平 | 额定雷电冲击耐受电压（kV，峰值） | 相对地 | 115 |
|
断口 | 125 |
|
1min工频耐受电压（kV） | 相对地 | 42 |
|
断口 | 65 |
|
1min工频湿耐受电压（kV） | 相对地 | 38 |
|
断口 | 55 |
|
7 | 额定开断电流（kA） | 12.5kA |
|
8 | 熔断器最小相间距离 | 215 |
|
9 | 机械稳定性（连续合分操作次数） | 800 |
|
10 | 最高允许温度 （℃） | 熔体 | 219 |
|
其他零件、材料及介质 | 300 |
|
11 | 允许温升（K） | 熔体 | 217 |
|
其他零件、材料及介质 | 300 |
|
12 | 承受静拉力（N） | 75N |
|
13 | 熔断器等级（A级或B级） | A级 |
|
14 | 熔断件类型（K型或T型） | K型 |
|
15 | 复合外套外表面泄露距离（mm） | 375mm |
|
16 | 复合外套干弧距离（mm） | 180mm |
|
17 | 结构型式 | 单柱式结构 |
|
18 | 包装尺寸（mm） | 500×370×350 |
|
19 | 运输重量（㎏） | 22 |
|
20 | 运输包装（支/箱） | 1/3 |
|
21 | 检验报告 |
| 有 |
产品使用环境：
序号 | 名称项目 | 单位 | 参数值 |
1 | 海拔高度（m） | m | ≥4000 |
2 | 最高环境温度（℃） | ℃ | 50 |
3 | 最低环境温度（℃） | ℃ | -40 |
4 | 覆冰厚度mm | mm | 15 |
5 | 最大风速m/s | m/s | 45 |
6 | 年平均雷电日 | 日/年 | 45 |
7 | 污秽等级 | - | Ⅲ |
8 | 耐震能力 | - | 8度设防 |
9 | 水平加速度 | g | 0.3 |
10 | 垂直加速度 | g | 0.15 |
