10KV架空线路外间隙金属氧化锌避雷器
用途及使用范围:
10KV架空线路外间隙金属氧化物避雷器（以下简称CMOA）是新型绝缘线路防雷过电压保护器，用于保护10KV及以下架空线路防雷保护，免受大气过电压和操作过电压的损坏。

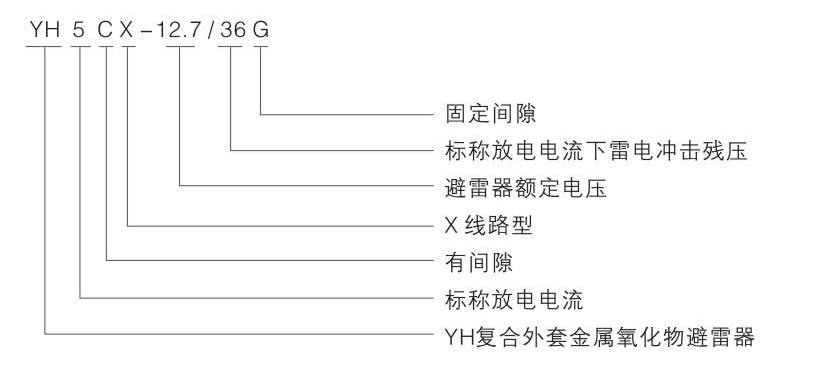

产品型号及定义:
运行条件:
3.1环境温度-40℃~+40℃
3.2电源频率不高于62Hz，不低于48Hz
3.3海拔高度不超过2000m
3.4最大风速不超过35m/s
3.5地震裂度7度及以下地区
3.6在避雷器安装点电力系统的短时共频电压升高不超过避雷器的额定电压。
主要规格及技术参数:
4.1CMOA性能符合DL/T815-2012,JB/T9672.2-2005直接规定

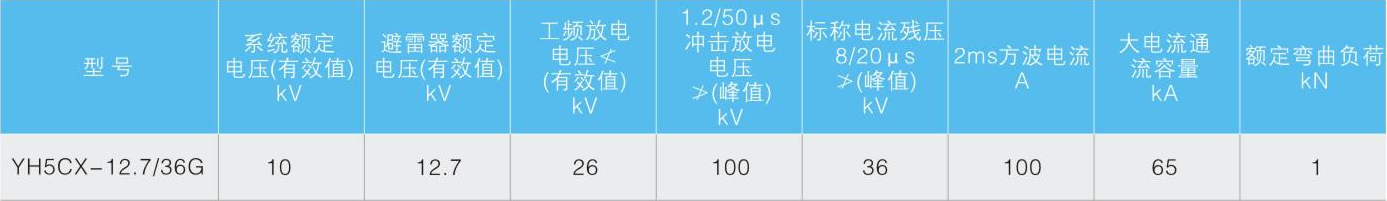

4.2CMOA的技术参数
结构及原理:

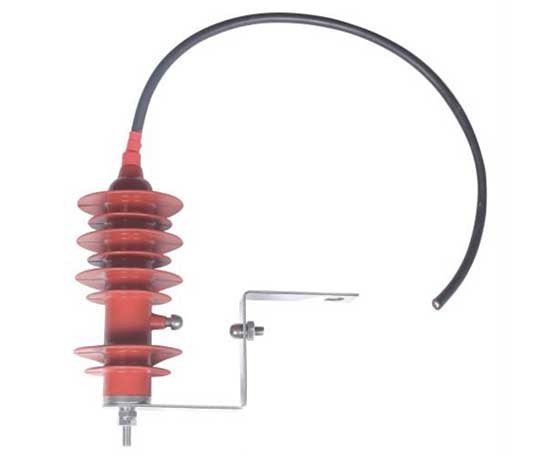

本产品主要由金属氧化物电阻片、硅橡胶外套和端盖等组成避雷器本体，另外配备不锈钢横杆型放电间隙。
当线路受到雷击过电压，避雷器高压端电压升高，雷电流经避雷器内部电阻片释放，而工频续流则被电阻片截断，经过避雷器本体尾部不锈钢触头开始对支架上的触头放电达到“避雷”的目的。当线路出现短时工频过电压（毫秒级）时，即使线路处于弱绝缘，避雷器仍然保证放电，起到保护作用，从而防止因工频流高温熔断绝缘线路（雷击断线及绝缘子闪络），保护绝缘线路，避免发生断线、绝缘子闪络而造成大面积停电、电量的损失和引起的重大人参伤害事故由此引发的巨额经济赔偿。
本产品具有残压低、无工频续流、耐受工频过电压能力强、寿命长及重量轻、安装方便等优点。
安装前装备及安装:

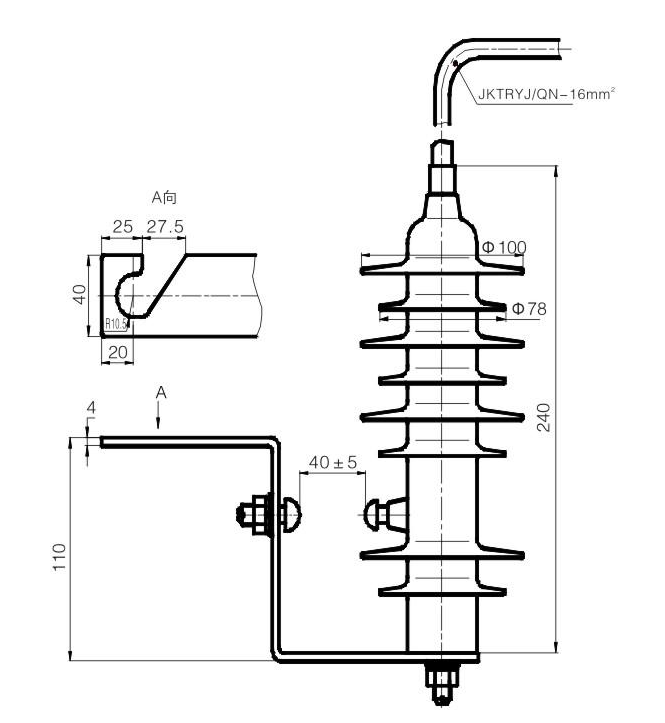

6.1CMOA外形及尺寸
6.2拆封后，应仔细检查CMOA的外观。如有破损，谨慎使用
6.3测量其工频放电电压。在测量避雷器的工频放电电压时应采集用能记录或者明显看出放电特性的仪器、仪表进行监视、间隙放电后应在0.5秒内切断电源，间隙
击穿后应限制在0.2——0.7A（有效值）之内。
安装方法及运行特点：
6.4.1利用柱式绝缘子下端020的螺栓连接A向中的接线板，将绝缘子连接在接线板的外伸处
6.4.2将顶端电缆与架空导线用线夹链接在一起。
6.4.3避雷器尾部与相应的接电线链接。
6.4.4线路正常运行时，线路绝缘子防雷过电压保护器不承受持续工频工作电压的作用，处于“休息”状态不容易老化，限流元件电阻阀片的荷电率可以取得高一
些，雷电冲击残压可以随之降低。
6.4.5限流元件只有在一定幅值的雷电过电压作用下球间隙动作后，限流元件本体才处于工作状态，因此其外绝缘水平（绝缘外套爬电距离）可以低于无间隙避雷器。
6.4.6在正常设计的线路上，有足够的耐受操作过电压的能力，间隙大小可以选择避免操作过电压作用的动作，这样可以大大减轻限流元件动作负载试验的压力，不会
导致限流元件承受不了而损坏，引起短路接地，导致绝缘电缆断线、绝缘子闪络或击穿。
也不至于影响线路正常运行。
6.4.7因球间隙的隔离作用即使限流元件电阻片劣化，也不至于影响线路正常运行。
6.4.810KV、6KV CMOA用M15或M20的螺栓紧固。
验收试验:
按DL/T815-2012\JB/T9672.2-2005要求进行，或根据双方技术协议要求进行。
运行与维护:
8.1投入运作前做预防性测试，包括：工放试验、泄漏电流试验、绝缘电阻。
8.2预防性试验周期为5年
8.3运行中适当清扫
用户须知:
9.1避雷器在装箱，贮存，运输，开箱和安装过程中，不得冲击和碰撞，如发现冲击和碰撞，应经过仔细检查，确认内部结构无损坏并作预防试验合格后可安装使用。
9.2避雷器在使用前，应存放在清洁干燥房间内，免得受腐蚀性气体和液体的腐蚀。
9.3为了保证产品性能，用户不得随意拆开避雷器，不得做工频放电电压试验。
9.4用户在遵守本规定条件下使用，自交货之日起，两年内如有质量不良者，本厂负责“三包”。
