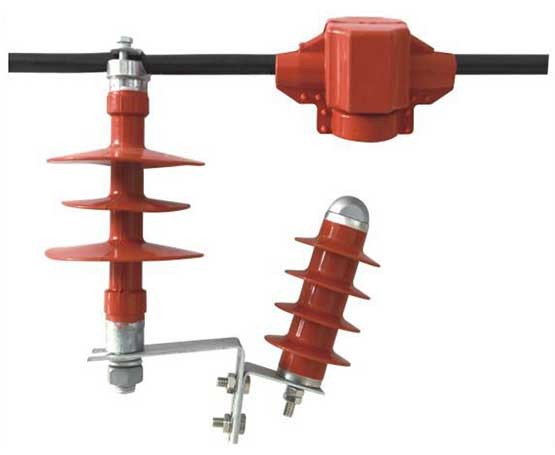

穿刺型外间隙避雷器
概述:
外间隙避雷器是为沿海城市、工业城市、经常发生浓雾、空气湿度及空气污染较大较重的地区设计和开发的绝缘架空电力电缆防雷装置。
原理和特点:
穿刺型外间隙避雷器使用与配电10KV架空绝缘导线，其采用了专利设计的穿刺型引弧头结构，可穿透导线绝缘层形成电气连接；引弧头下端与避雷器上端的引弧头相对，形成一个间距60-130的串外联外放电间隙，其距离通过避雷器下部的两块安装版相对移动来调节。在正常状态下，高阻性的避雷器电阻片和放电间隙不动作；只有超过规定雷电过电压出现时。放电间隙才能被击穿，形成短路通道，接续的工频电弧便在外间隙间燃烧，释放通过电压能量，以保护导线免于烧伤。电压释放后，避雷器电阻片恢复高组性间隙放电停止。

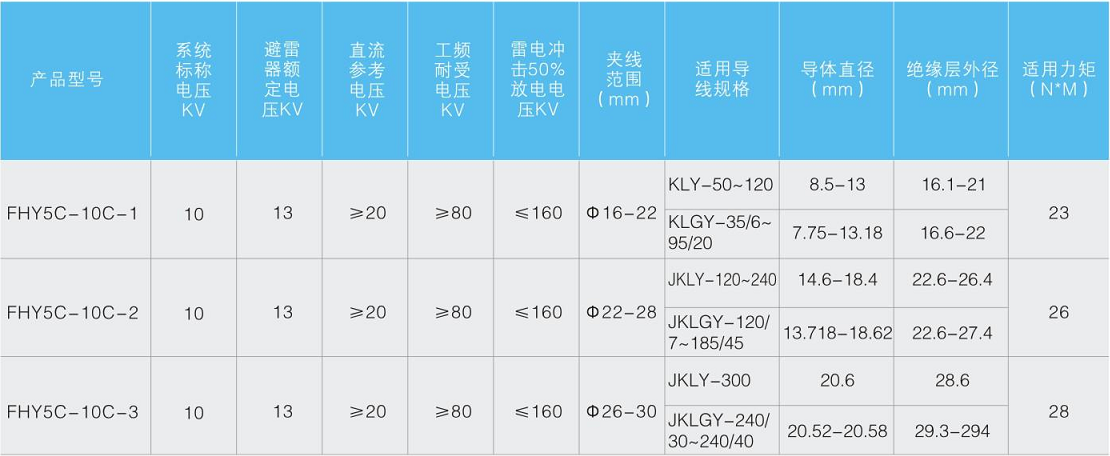

技术参数及选型表:
避雷器由两部分组成:
第一部分
1.铝合金电力电缆穿刺体
2.套在铝合金电力电缆穿刺体外免的硅橡胶防护外罩
第二部分
1.高阻性避雷器电阻器+硅胶外套
2.和横担连接的附件
说明事项:
1.高阻性避雷电阻器交流工频（50HZ）击穿电压值12KV-14KV，该电压和电力电缆10K电压想匹配。增加高阻性避雷电阻器，保证了非雷雨时，在任何恶劣天气情况下（包括酸雾），电力电缆都能正常进行。
2.在调整穿刺体的下球头距高组性避雷器头之间的距离时，请根据当地雷雨时的空气耐击穿电压参数和电缆耐电标准合理选定。
