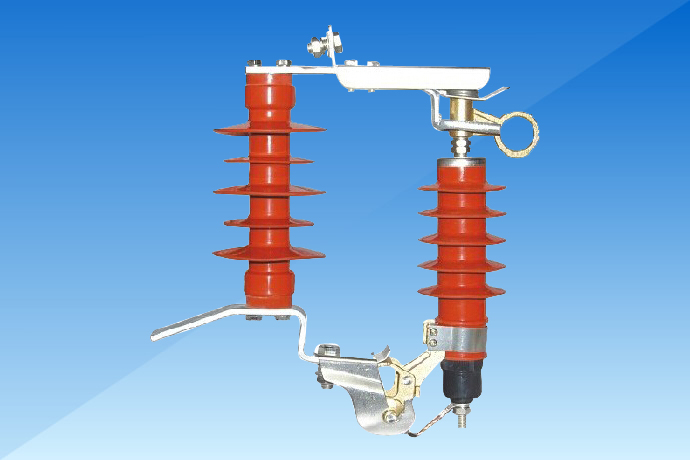

跌落式避雷器HY5WS-17/50DL-TB

产品概述 ：

             HY5WS-17/50DL跌落式(可投式、可卸式)避雷器是一种易拆装的高压组合电器，应用在６ＫＶ、１０ＫＶ的高压电力线路上。它克服了现有避雷器安装拆卸困难，而且必须停电的弊病。本实用新型主要是由固定件和活动件两部分组成。避雷器投入或退出运用可直接用绝缘棒挑上或挑下活动件部分。

     其将配电型氧化锌避雷器改装后巧妙地安装在跌落式熔断器的跌落式机构上，达到在不断电的情况下，可以借助绝缘拉闸操纵杆方便地对避雷器进行检测、维修与更换，不但保证了线路的畅通，而且大大地减少了电力维护人员的工作强度和时间，特别适合于不宜停电的场所如邮电通讯、机场车站、医院、繁华商业区等。在避雷器出现异常发生故障时，利用工频短路电流让脱离器动作，使脱离器接地端自动脱开，避雷器元件翻落，退出运行防止事故进一步扩大，并易于维护人员及时发现进行维护和更换。其翻落原理类似熔断器熔丝熔断引起熔管翻落。我公司采用了目前国际最先进的热爆式脱离器，具有动作速度快，动作电流范围广，又能耐受规定电流冲击和动作负载的优点。

产品技术参数：

注：避雷器的参数同常规避雷器，以上为配电型，可换成电容型等其他类型。

产品安装使用说明：

1.本产品应安装在额定电压于避雷器额定电压一致的系统和设备的线路上。
2.安装使用前请检查避雷器元件与跌落式机构之间的松紧程度，以保证接触良好并投卸灵活。
3.调整方法：转动避雷器上铜触满头（带拉环），使其分闸拉力在6~10kg以内，并保持铜触头拉环侧正朝外，然后销紧下螺母，使拉环不易转动。
4.安装时，应使避雷器与铅垂线成15~30度夹角，对地距离不少于200mm，各相间距离不少于350mm。、
5.跌落式机构上接线端接高压线，下接线端必须可靠接地，切勿接反。
6.避雷器在投入运行前和投入运行后的注意事项同配电型避雷器。
7.当避雷器需要检修或更换时，可在不断电的情况下，借助绝缘拉闸操纵杆对准避雷器单元上的拉钩进行方便的操作，如同更换跌落式熔管。
8.运行中避雷器单元跌落，应及时更换避雷器单元以恢复对系统的保护，而跌落式机构不需要更换，我公司可单独提供相应的避雷器单元。
