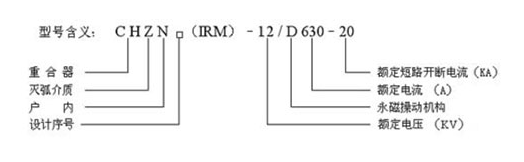

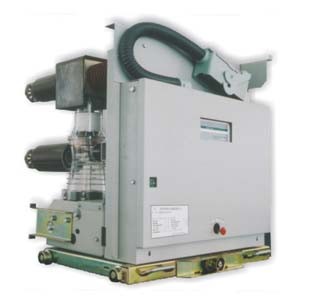

CHZN□（IRM）-12/D630-20型户内交流高压真空自动重合器
一、概述
CHZN□（IRM）-12/D630-20型户内交流高压真空自动重合器，是我公司引进德国先进技术设计生产的三相交流50Hz、额定电压12KV的户内开关设备，特别适用于对现有开关柜（GG1A，XGN等）的改造及新建变电所，作为分、合负荷电流、过载电流及开断短路电流之用。
该产品引用了世界领先水平的真空灭弧室和单稳态永磁操作机构，具有体积紧凑、重量轻、结构简单、操作可靠、免维护、使用寿命长等优点，除具有自动重合功能外，并且有手动分闸功能。
二、使用环境条件
◇周围空气温度：-15°C ～ +55°C
◇相对湿度：不大于95%
◇海拔高度：1000m
◇抗震能力：地震烈度≤9级，水平振动≤0.3g
◇安装地点：无爆炸、腐蚀性气体的场所
三、主要技术参数
序 号 | 名 称 | 单 位 | 数 据 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 额定频率 | Hz | 50 |
4 | 额定最小启动电流 | A | 0.1-2倍电流连续可调 |
5 | 额定短时耐受电流 | kA | 20 |
6 | 额定短路持续时间 | S | 4 |
7 | 额定峰值耐受电流 | kA | 50 |
8 | 额定短路开断电流 | kA | 20 |
9 | 额定短路关合电流 | kA | 50 |
10 | 额定操作顺序 |
| 0-0.1S-CO-1S-CO-1S-CO |
11 | 额定短路开断电流下的电寿命 | 次 | 100 |
12 | 额定电流下的机械寿命（电寿命） | 次 | 30000 |
13 | 防护等级 |
| IP65 |
14 | 绝缘介质 |
| 复合及空气绝缘 |
15 | 主回路电阻 | μΩ | ≤150 |
16 | 触头开距 | mm | 6±1 |
17 | 接触行程 | mm | 2±1 |
18 | 平均合闸速度 | m/s | 0.6±0.2 |
19 | 平均分闸速度 | m/s | 1.1±0.2 |
20 | 合闸弹跳时间 | mS | ≤2 |
21 | 分闸时间 | mS | ≤40 |
22 | 合闸时间 | mS | ≤60 |
23 | 合分闸不同期 | mS | ≤2 |
24 | 额定雷电冲击耐受电压（峰值） | kV | 75 |
25 | 额定lmin工频耐压 | 干 试 | kV | 42 |
湿 试 | kV | 30 |
26 | 控制回路lmin工频耐压 | kg | 2 |
27 | 控制装置的抗电磁干扰试验 | kV | 在冲击电压下，控制装置未发生误动作 |
28 | 操动机构 |
| 永磁机构 |

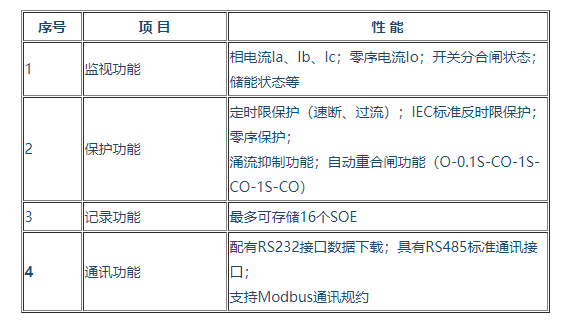

控制器装置的主要功能
四、主要结构及工作原理
CHZN□-12/D630-20型交流高压真空自动重合器由特殊设计的真空灭弧室，永磁操作机构，驱动模块，控制保护装置等主要单元组成。

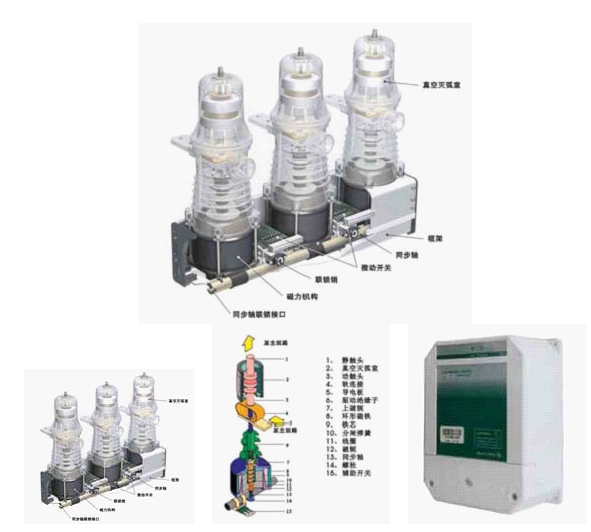

户内重合器开关本体的整体结构如下图所示

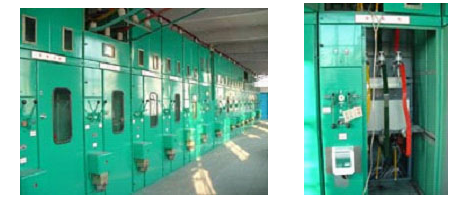

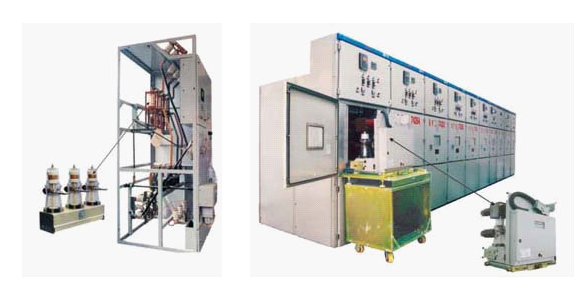

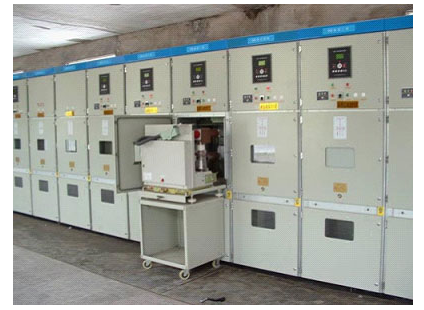

五、户内重合器的应用
1、新建变电所12KV出线柜
2、老式变电所（GG1A、XGN等）12KV出线柜改造

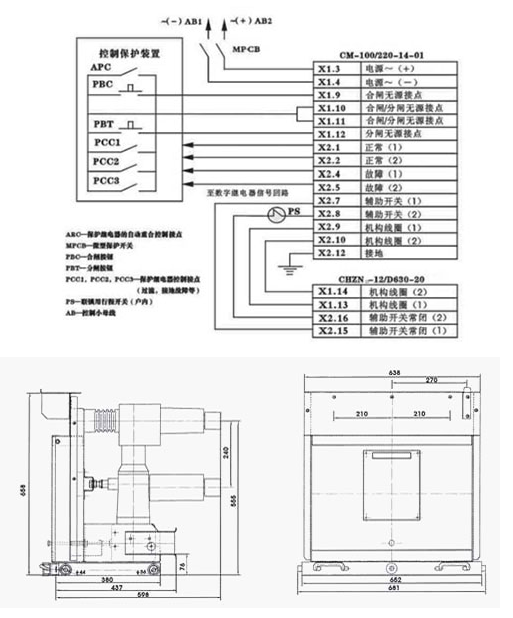

六、电气接线及重合器手车装配图
七、定货须知
产品名称：户内交流高压真空自动重合器。
