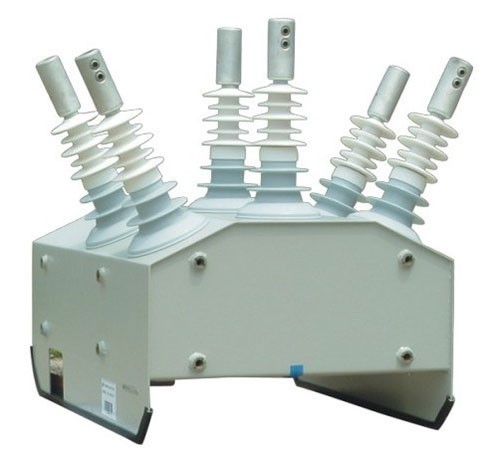

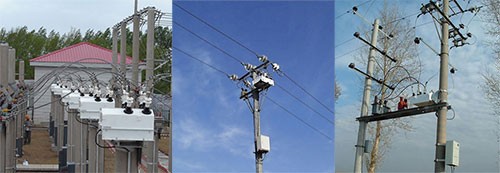

CHZW （OSM）-12/D630-16型户外交流高压真空自动重合器
CHZW （OSM）-12 D630-16型户外交流高压真空自动重合器

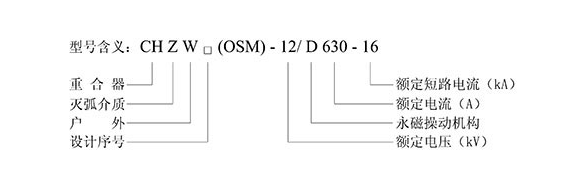

一、概述
CHZW （OSM）-12/D630-16型户外交流高压真空自动重合器是我公司引进德国先进技术设计生产的三相交流50Hz、额定电压12KV的户外开关设备，广泛用于城乡电网12KV电力系统，作为分、合负荷电流，过载电流及开断短路电流之用。
该产品引用了世界领先水平的真空灭弧室和单稳态永磁操作机构，具有体积紧凑、重量轻、结构简单、操作可靠、免维护、使用寿命长等优点。
二、使用环境条件
◇周围空气温度：-40°C～ +55°C,日温差变化范围不大于25K
◇相对湿度：≤95%
◇海拔高度：1000m
◇风压：不大于700Pa
◇外绝缘污秽等级：Ⅳ级
◇覆冰程度：10mm
◇抗震能力：地震烈度≤9级，水平振动≤0.3g
◇安装地点：无爆炸、腐蚀性气体的场所
三、主要技术参数
序 号 | 名 称 | 单 位 | 数 据 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 额定频率 | Hz | 50 |
4 | 额定启动电流 | A | 40-600A电流连续可调 |
5 | 额定短时耐受电流 | kA | 16 |
6 | 额定短路持续时间 | S | 4 |
7 | 额定峰值耐受电流 | kA | 40 |
8 | 额定短路开断电流 | kA | 16 |
9 | 额定短路关合电流 | kA | 40 |
10 | 额定操作顺序 |
| 0-0.1S-CO-1S-CO-1S-CO |
11 | 额定短路开断电流下的电寿命 | 次 | 100 |
12 | 额定电流下的机械寿命（电寿命） | 次 | 30000 |
13 | 防护等级 |
| IP65 |
14 | 绝缘介质 |
| 复合及空气绝缘 |
15 | 主回路电阻 | μΩ | ≤150 |
16 | 触头开距 | mm | 6±1 |
17 | 接触行程 | mm | 2±1 |
18 | 平均合闸速度 | m/s | 0.6±0.2 |
19 | 平均分闸速度 | m/s | 1.1±0.2 |
20 | 合闸弹跳时间 | mS | ≤2 |
21 | 分闸时间 | mS | ≤40 |
22 | 合闸时间 | mS | ≤60 |
23 | 合分闸不同期 | mS | ≤2 |
24 | 额定雷电冲击耐受电压（峰值） | kV | 75 |
25 | 额定lmin工频耐压 | 干 试 | kV | 42 |
湿 试 | kV | 30 |
26 | 控制回路lmin工频耐压 | kg | 2 |
27 | 控制装置的抗电磁干扰试验 | kV | 在冲击电压下，控制装置未发生误动作 |
28 | 操动机构 |
| 永磁机构 |
29 | 质量 | kg | 62.5 |
控制器装置的主要功能
序号 | 项 目 | 性 能 |
1 | 监视功能 | 相电流Ia、Ib、Ic；零序电流Io；开关分合闸状态；储能状态等 |
2 | 保护功能 | 定时限保护（速断、过流）；IEC标准反时限保护；零序保护； 涌流抑制功能；自动重合闸功能（O-0.1S-CO-1S-CO-1S-CO） |
3 | 记录功能 | 最多可存储16个SOE |
4 | 通讯功能 | 配有RS232接口数据下载；具有RS485标准通讯接口；支持Modbus通讯规约 |
四、主要结构

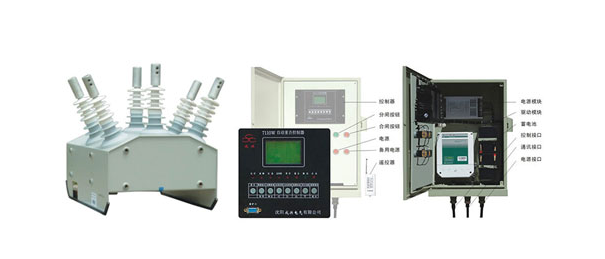

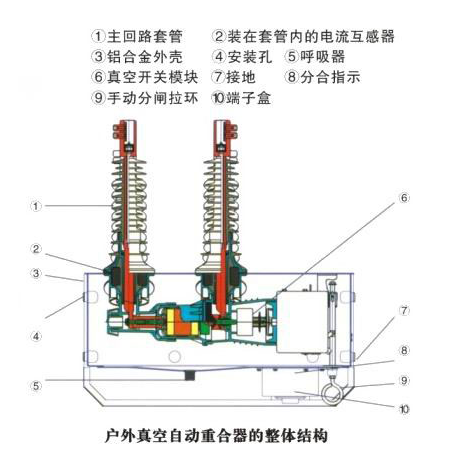

CHZW□-12/D630-16型交流高压真空自动重合器由特殊设计的真空灭弧室，永磁操作机构，驱动模块，控制保护装置等主要单元组成。户外重合器的壳体使用防腐蚀的铝合金材料并涂有白色磁漆。

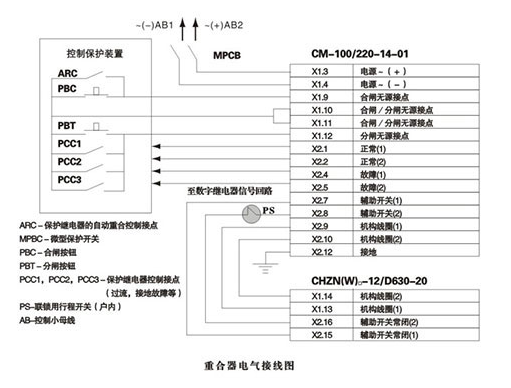

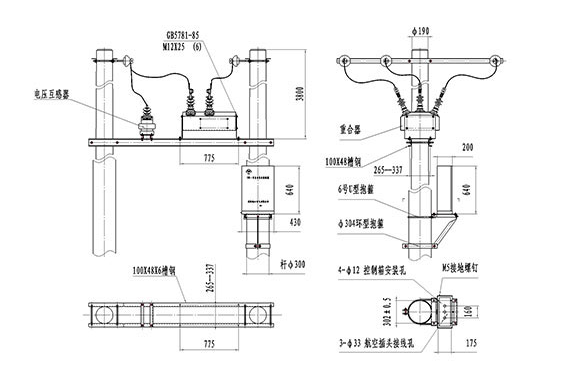

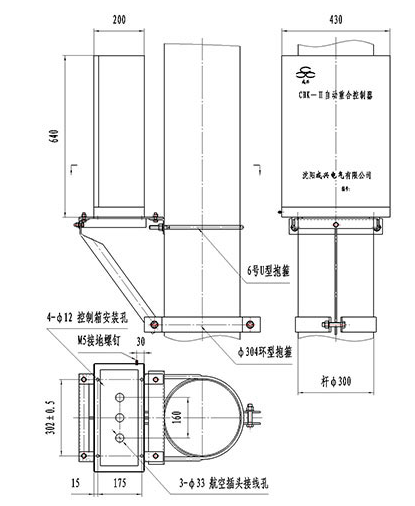

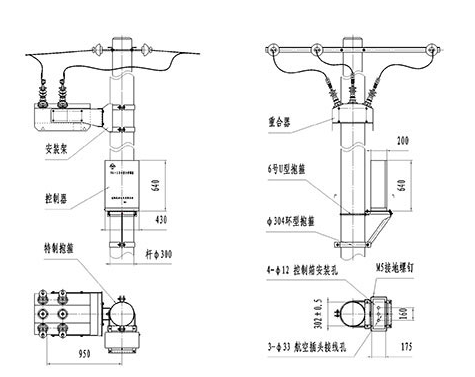

五、电气接线及重合器安装尺寸图
六、订货须知
产品名称：户外交流高压真空自动重合器。
